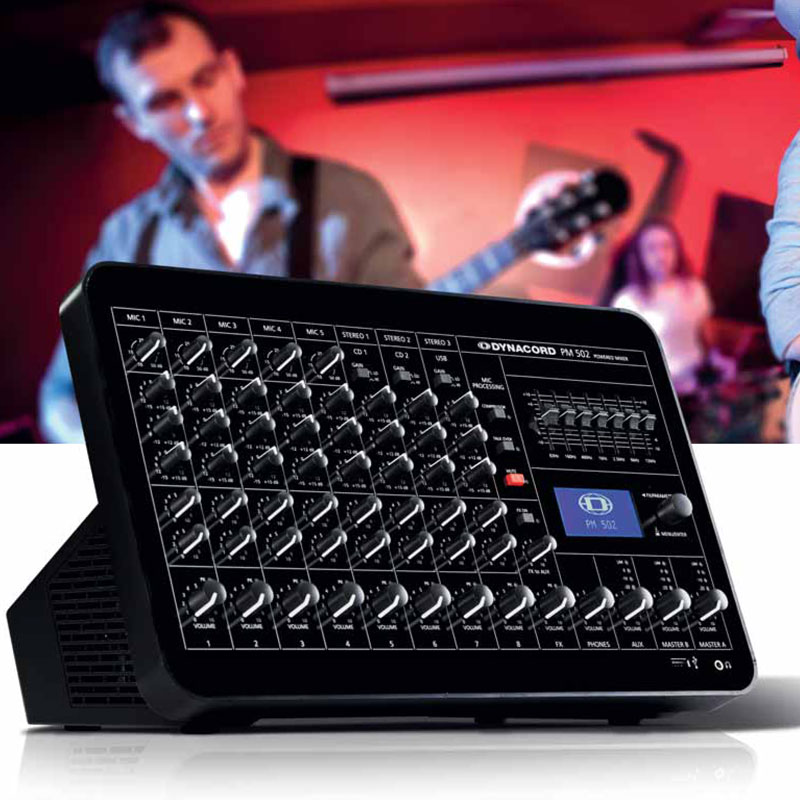

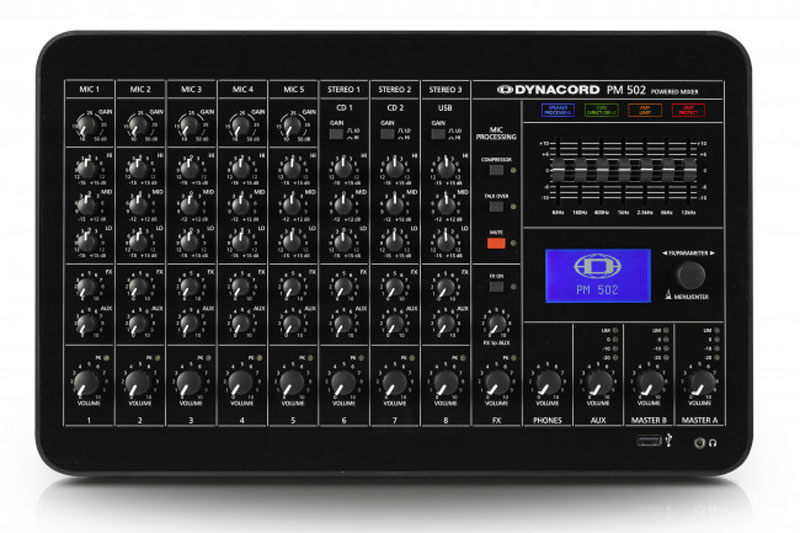

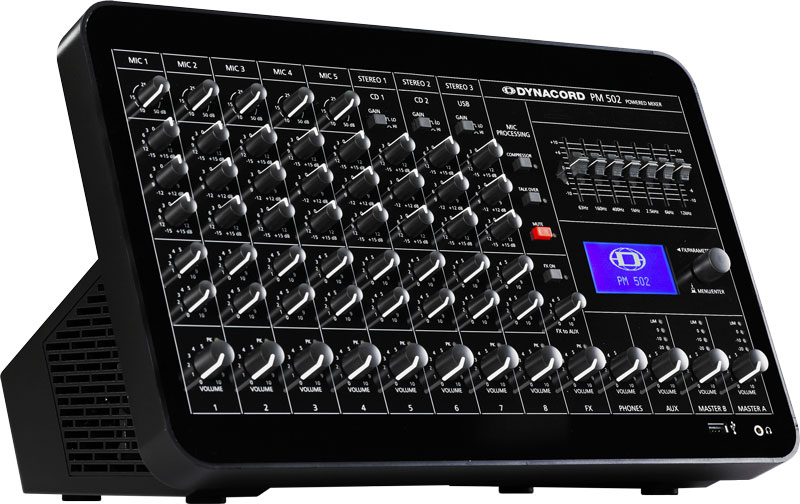

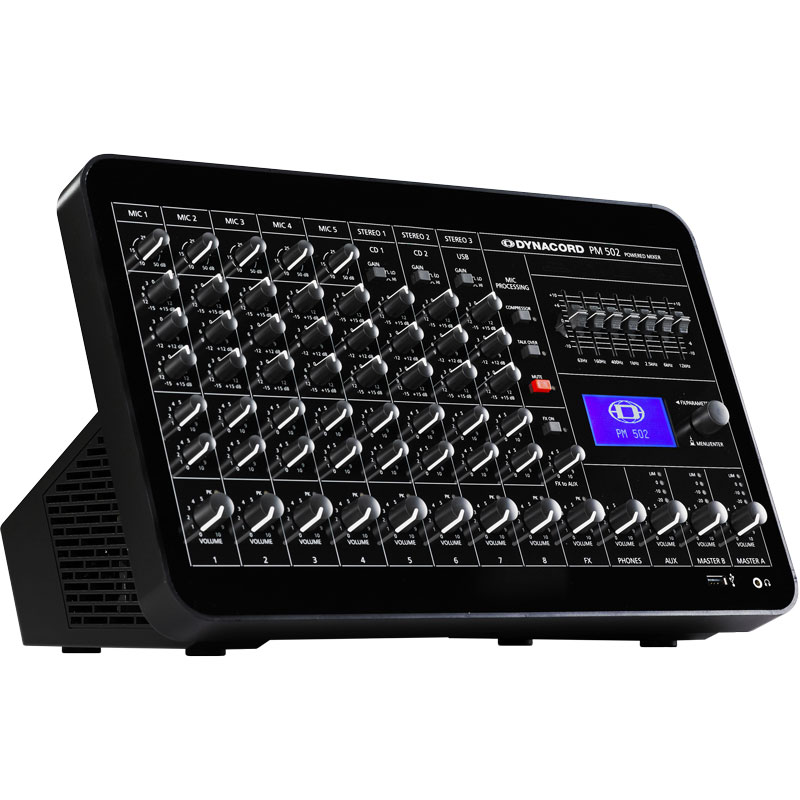

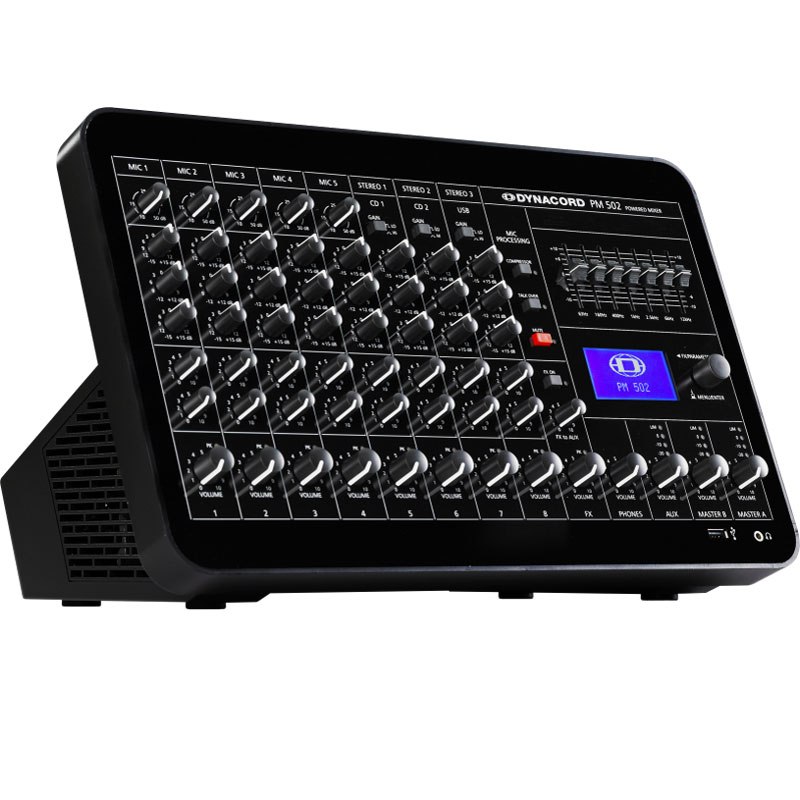

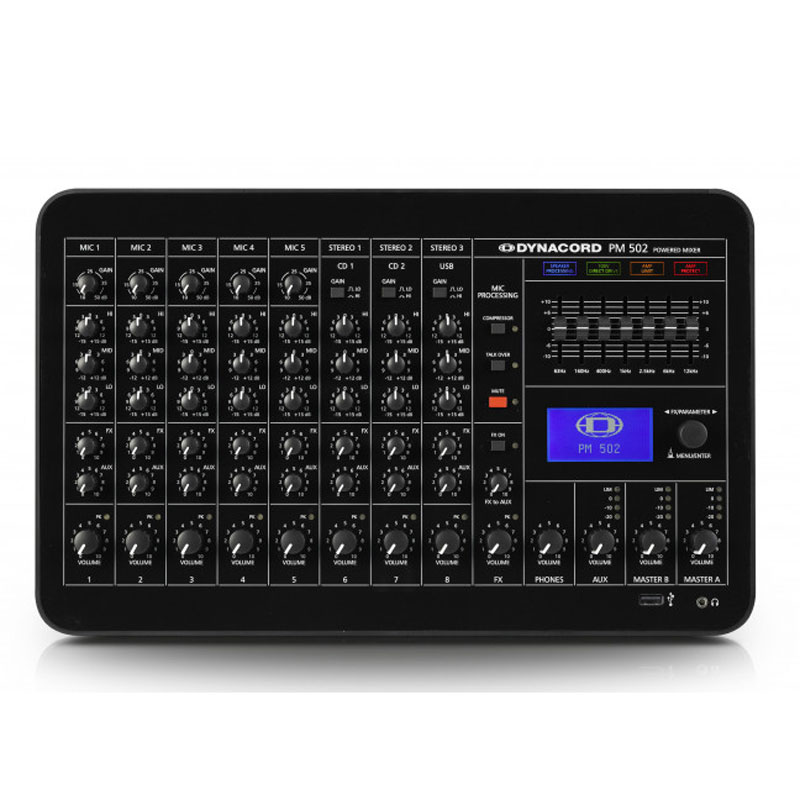

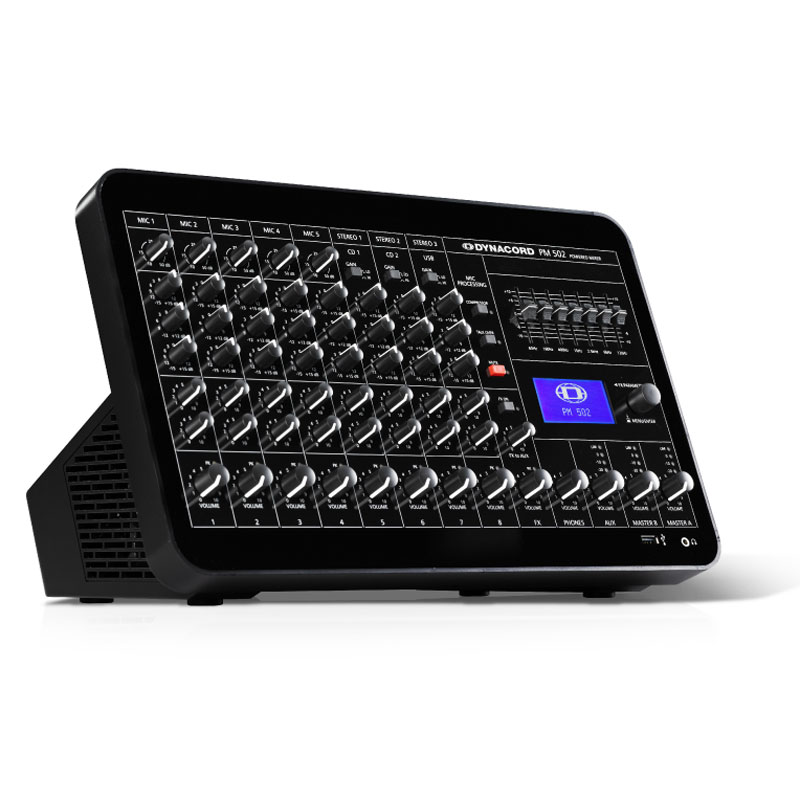

Dynacord PM 502 8通道机架式调音台 带功放调音台 舞台音响演泛起场调音台 多功能讲演厅 智能会议室音视频系统
8 个输入通道，带有 5 个麦克风/线路输入和 3 个立体声线路输入
2 x 600 瓦输出功率，100V 直接驱动选项
高品质 FX 处理器、32 个可编纂预设
USB接口，MP3和WAV文件播放器
3 个主输出，每个输出带有 7 频段均衡器和主 B 延迟
规格
通道（单声道+立体声） 5+3
麦克风输入 5 x XLR/插孔
辅助设备（FX、AUX） 1 篇文章，1 篇文章前
规格
限度。单通道输出功率，动态余量，IHF-A
转换为4 Ω 640瓦
8Ω 350瓦
限度。双通道输出功率，动态余量，IHF-A
转换为4 Ω 2 个 600 瓦
8Ω 2×340瓦
限度。单通道输出功率，连续，1 kHz，THD = 1%
转换为4 Ω 500瓦
8Ω 280瓦
中频输出功率，1 kHz，THD = 1%，双通道
转换为4 Ω 2 个 450 瓦
8Ω 2×270瓦
额定输出功率，20-20000 Hz，THD < 0.5%，一通道负载
转换为4 Ω 400瓦
8Ω 240瓦
输出功率，直接驱动模式（桥式配置），
连续，1 kHz，THD = 1%
12 Ω 680瓦
输出电压，功率放大器，1 kHz，空载
双通道模式 52V有效值
直接驱动模式 100V有效值
THD，1 kHz，MBW = 22 kHz
MIC 输入至主 AL/R
输出，+10 dBu，典型值 < 0.015%
MIC 输入至扬声器
输出 < 0.15%
DIM 30，麦克风输入至扬声器
输出，3.15 kHz、15 kHz < 0.05%
IMD-SMPTE，麦克风输入至扬声器
输出，60 Hz、7 kHz < 0.15%
频率响应，-3 dB，参考值 1kHz
任何输入到任何混音器
输出 15–22000赫兹
扬声器输出的任何输入 15–22000赫兹
串扰，1kHz
放大器通道1/通道2 < -85 分贝
渠道到渠道 <-78 分贝
麦克风静音开关衰减 >100分贝
通道 VOL 和 FX/AUX 发送
衰减 > 85 分贝
CMRR，麦克风输入，1 kHz > 80 分贝
输入敏捷度，所有电平控制。
麦克风 -65 dBu (435 μV)
线路（单声道） -45 dBu (4.35 mV)
线路（立体声） 高：-27 dBu (34.6 mV)，低：-11dBu (218 mV)
CD（立体声） -27 dBu (34.6 mV)
电平、调音台、输入 VOL 降低、输出 VOL 升高
麦克风输入，增益。
位置 +11分贝
单声道线路输入，增益
位置 +30分贝
立体声线路输入 +26分贝
耳机输出 +21 分贝
MASTER A、B、AUX 输出 +11分贝
输入阻抗
麦克风 2kΩ
光盘 10kΩ
所有其他输入 >15kΩ
输出阻抗47Ω
所有其他输出（阻抗平衡） 150Ω
噪声，通道输入到 MASTER AL/R 输出，MBW = 22 kHz，A
加权
调低主音量 -99分贝
主音量中央，所有通道音量调低 -90分贝
MASTER VOLUME 中央、所有通道音量中央 -85分贝信噪比，功率放大器，A 计权，450 W，4Ω 104分贝
输出级拓扑，放大器 D级
均衡
低搁架过滤器 ±15分贝/60小时
中峰滤波器 ±12分贝/2.4kHz
高架式过滤器 ±15分贝/12赫兹
主均衡器 7 频段（63、160、400、1k、2.5k、6k、12k Hz） ±10分贝/Q = 1.5筛选
低切滤波器、麦克风
处理（可切换）
80 赫兹，18 分贝/八度。或 150 Hz，12 dB/oct。
低切滤波器、放大器（采用直接驱动模式） 50 Hz 或 70 Hz，18 dB/oct。
扬声器处理 LPN，可切换延迟 MASTER B，可选 0–145 毫秒 (0–50 m)
效果
类型 立体声 24/48 位多重效果
处理器
效果预设 32 个工厂预设，用户可编纂
遥控 脚踏开关
展示 128 x 64 像素，液晶显示屏
音频播放器（USB位于前面板上）
开关模式电源（μC 控制） FAT32
支持的音频文件
格局 MP3、WAV
界面 USB2.0，母头A型
USB 电源。
额定电流（防短路） 5伏，500毫安数字音频接口（USB位于后面板）
渠道 2进2出
AD/DA 转换 16 位，Δ-Σ
采样率 32/44.1/48 kHz
电脑接口 USB2.0，母头B型
保护MASTER A、B、AUX
输出 可调节峰值限制器，-10 –+11 dBu
放大器 音频限制器、高温、直流、高频、短路、峰值
电流限制器、开启延迟、反电动势
开关模式电源（μC 控制） 浪涌电流限制器、电源过压/欠压、电源过流、高温
冷却 连续调速风扇
幻象电源，可切换 48伏直流电
交流电源输入 100–240 伏交流电，50–60 赫兹
功耗，1/8
输出功率，4 Ω 180瓦
安全等级 我
工作温度 5°C 至 40°C（40°F 至 105°F）
产品尺寸（宽x
高x深） 395 x 244 x 241 毫米
机架安装：483 x 223 x
310.3 毫米 (7 HU)
净重 4.9公斤
装运重量 6.4公斤
设备在额定前提下：麦克风增益 15 dB、立体声增益低、所有通道和主控制处于中央位置、100 V 直接驱动
模式：封闭、LPN 高、放大器负载 8 欧姆、双通道、电源电压 230 V/50 Hz 或 120 V/60 Hz，除非另有说明。
