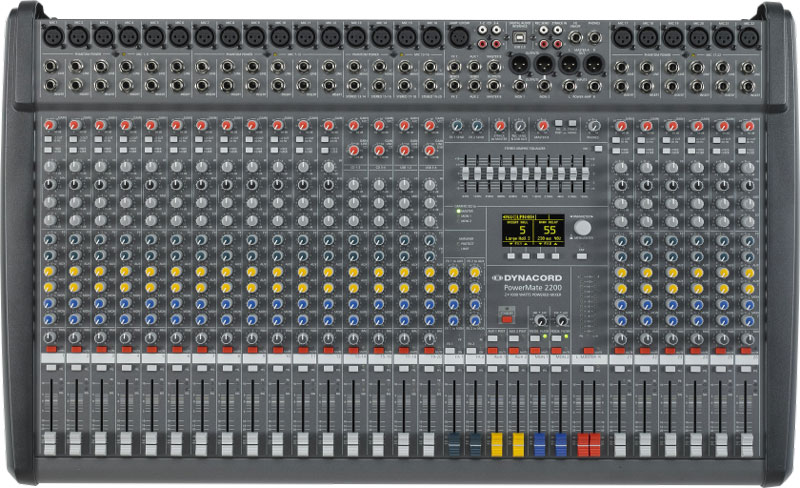

Dynacord PowerMate 2200-3 带功放调音台 舞台音响演出现场调音台 多功能讲演厅 智能会议室音视频系统
直观的调音台，具有 22 个输入通道（18 个麦克风/线路 + 4 个麦克风/立体声线路）
非常强盛且可靠的放大器，具有 2 x 1.000 瓦/4 欧姆
2 个高品质可编纂效果、100 个工厂预设和 20 个用户预设
4x4 24 位/96 kHz USB 接口，带 MIDI
规格
通道（单声道 + 立体声） 18+4
辅助设备（MON、FX、AUX） 2 个前置、2 个后置、2 个前置/后置可切换
限度。单通道输出功率，动态余量，IHF-A
2.66Ω 2 个 1600 瓦
成4Ω 2 个 1250 瓦
成 8 Ω 2 个 675 瓦
规格
限度。单通道输出功率，连续，1 kHz，THD = 1%
2.66Ω 2 个 1350 瓦
成4Ω 2 个 1150 瓦
成 8 Ω 2 个 650 瓦
中频输出功率，1 kHz，THD = 1%，双通道
2.66Ω 2 个 1350 瓦
成4Ω 2×1000瓦
成 8 Ω 2 个 600 瓦
额定输出功率，20 Hz 至 20 kHz，THD < 0.5%，单通道
成4Ω 2 个 900 瓦
成 8 Ω 2 个 450 瓦
功率放大器的最大输出电压，1 kHz，空载 74V有效值
THD，1 kHz，MBW = 80 kHz
MIC 输入到主 AL/R 输出，+16 dBu，典型值 < 0.005%
功率放大器输入至扬声器 L/R 输出 < 0.075%
DIM 30，功率放大器，3.15 kHz，15 kHz < 0.05%
IMD-SMPTE，功率放大器，60 Hz，7 kHz < 0.15%
频率响应，-3 dB，参考值 1kHz
任何输入到任何混音器输出 15赫兹至70赫兹
任何输入到扬声器 L/R 输出 20赫兹至30赫兹
串扰，1kHz
放大器左/右 < -85 分贝
频道到频道 < -80 分贝
静音和待机开关衰减 >100分贝
推子和 FX/AUX/MON-发送衰减 > 85 分贝
CMRR，麦克风输入，1 kHz > 80 分贝
输入灵敏度，所有电平控制最大。位置
MIC -74 dBu (155 μV)
线路（单声道） -54 dBu (1.55 mV)
线路（立体声） -34 dBu (15.5 mV)
CD（立体声） -34 dBu (15.5 mV)
功率放大器输入 +8 dBu（1.95 V）
最大级别，调音台
麦克风输入 +21 分贝
单声道线路输入 +41 分贝
立体声线路输入 +30分贝
所有其他输入 +22分贝
所有其他输出 +22分贝
输入阻抗
MIC 2?
插入回车 3.3?
2轨返回和CD输入 10?
所有其他输入 > 15?
输出阻抗
电话 47Ω
所有其他输出 75Ω
等效输入噪声，MIC 输入，A 计权，150 欧姆 -130分贝
噪声，通道输入到主 AL/R 输出，A 加权
主推子向下 -97分贝
主推子 0 dB，通道推子向下 -87分贝
主推子 0 dB、通道推子 0 dB、通道增益统一 -81分贝
信号/噪声比，功率放大器，A 计权，4 Ω 105分贝
输出级拓扑，放大器 D级
均衡
LO 货架 ±15分贝/60赫兹
MID 峰值，单声道输入 ±15 dB/100 Hz 至 8 kHz
MID 峰值、立体声输入 ±12分贝/2.4kHz
HI 搁架 ±15分贝/12赫兹
主均衡器 11 频段（63、125、250、400、630、1k、1.6k、2.5k、4k、6.3k、12kHz） ±10dB/Q = 1.5 至 2.5
筛选
LO-CUT，单声道输入 f = 80 Hz，18 dB/oct。
语音滤波器，单声道输入 可切换的
反馈滤波器，周一 1/2 70 Hz 至 7 kHz，陷波，-9 dB
扬声器处理 LPN，可切换
效果
类型 双立体声 24/48 位多重效果处理器
效果预设 100 个工厂 + 20 个用户，点击延迟
遥控 脚踏开关、MIDI
展示 128 x 64 像素，OLED
数字音频接口
渠道 4 输入 / 4 输出
AD/DA转换 24位
采样率 44.1 / 48 / 88.2 / 96 kHz
电脑接口 USB2.0，母头B型
支持的操作系统 查看文档
峰值显示 削波前 6 dB
MIDI接口 5 针 DIN 连接器，输入/输出
输出功率控制（扬声器保护） 可调节长期 RMS 限制器
保护
混音器输出（继电器控制） 星期一 1、星期一 2、大师 A
扩音器 音频限制器、高温、直流、高频、短路、峰值电流限制器、开启延迟、
反电动势
开关模式电源（μC 控制） 浪涌电流限制器、电源过压/欠压、电源过流、高温
冷却 连续调速风扇
幻象电源，可分组切换 48伏直流电
电源要求（带自动量程电源输入的 SMPS） 100V 至 240V 交流电，50Hz 至 60Hz
功耗，? 最大输出功率，4 Ω 450瓦
安全等级 我
环境温度限制 +5°C 至 +40°C（40°F 至 105°F）
尺寸（宽 x 高 x 深），毫米 不带盖子：
818.5 x 155.0 x 498.5
重量
净重，不含盖子 18公斤
装运重量 22公斤
保修单 36个月
可选配件
鹅颈灯，12V/5W，12”，XLR 4 极 F01U118983 (DC-LITLITE-4P)
FS 11（带 LED 的脚踏开关） F01U100598 (DC-FS11)
防尘罩 F01U169467 (DC-SH2200-3)设备处于额定状态，单位增益（MIC 增益 20 dB），所有推子位置 0 dB，所有电位器处于中间位置，主推子 +8 dB，LPN 高，放大器负载 8 欧姆，双通道，电源电压 230 V/50 Hz或 120 V/60 Hz，除非另有说明。
