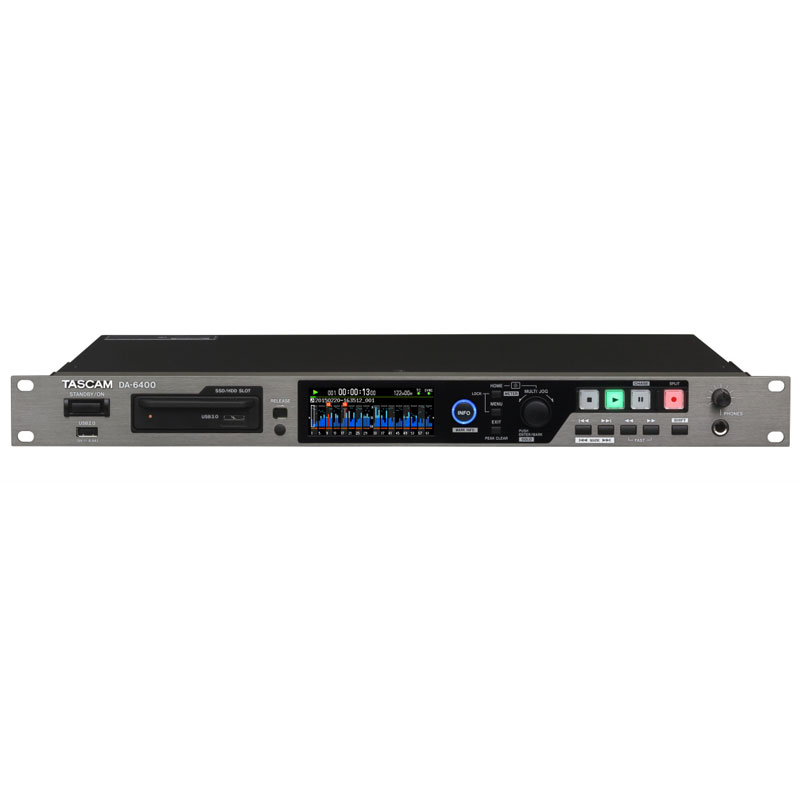

达斯冠 DA-6400 Tascam 64声道数字多轨录音机/播放器

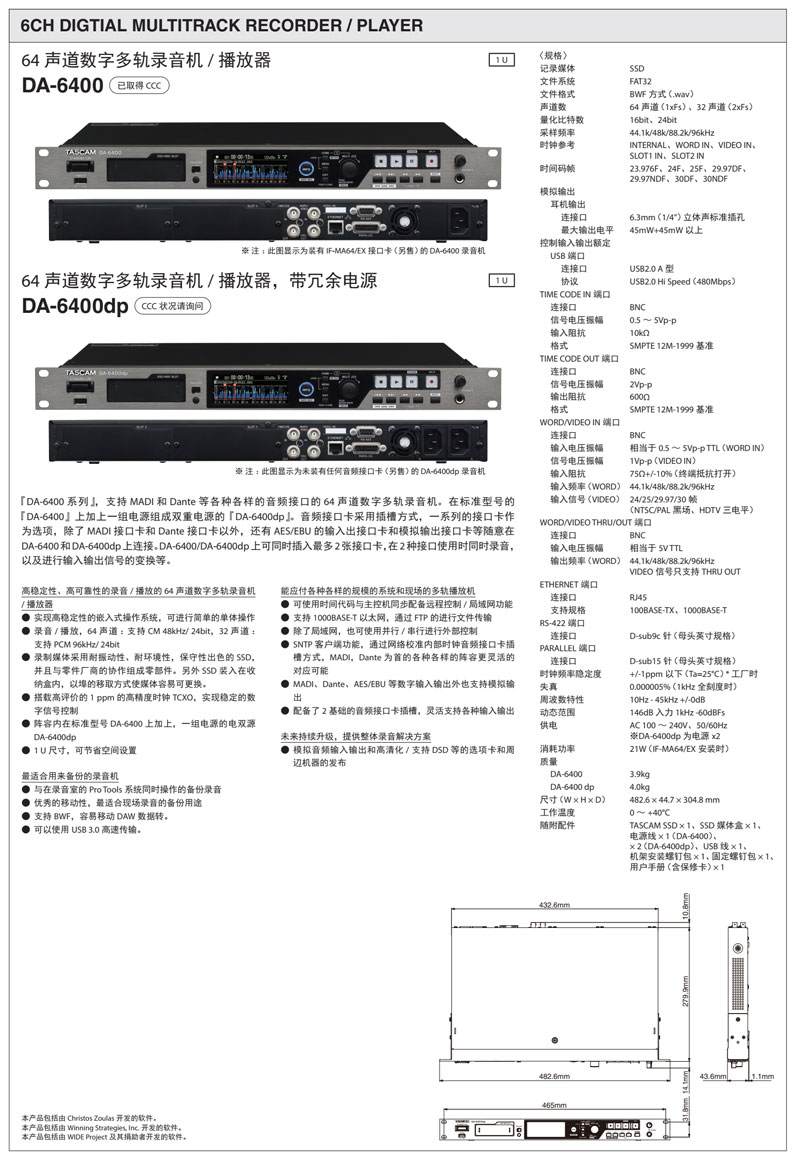

TASCAM DA-6400 64声道数字多轨录音机/播放器DA6400

64声道数字多轨录音机/播放器

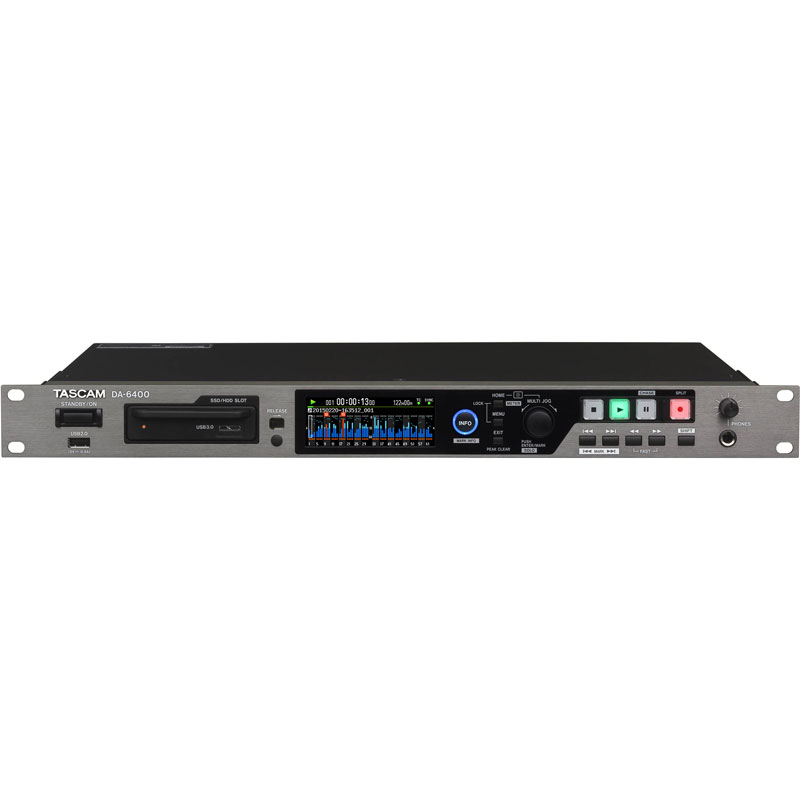

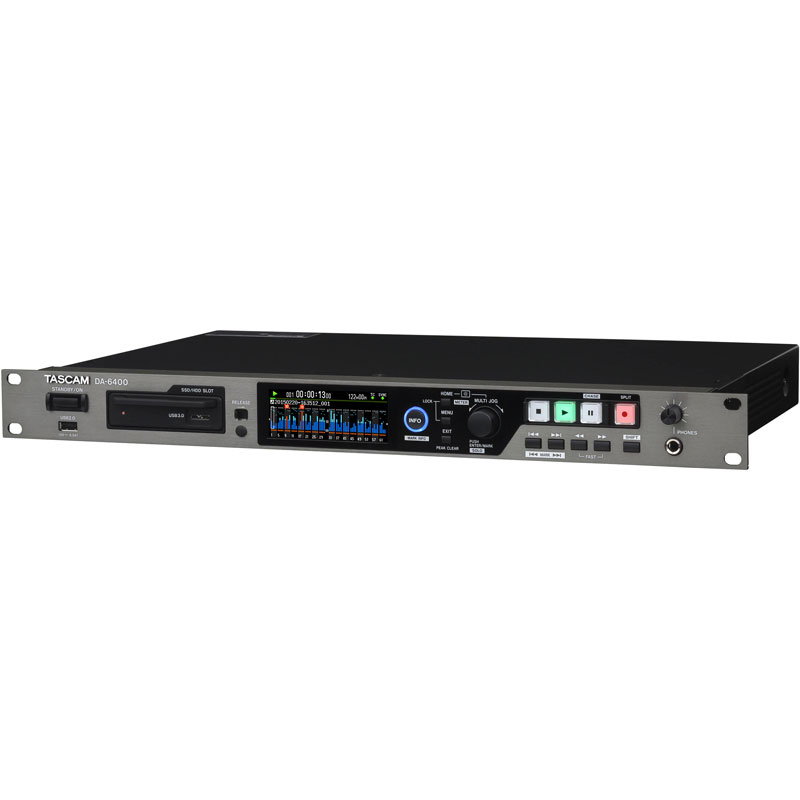

DA-6400

支持灵活的多种音频接口，包括MADI/Dante。 64 声道数字多轨录音机/播放器，1U 大小。 可以备份录制，同步操作到ProTool 系统。

64 声道数字多轨录音机/播放器，可在录制和播放中实现高稳定性和高可靠性

DA-6400 设备采用嵌入式操作系统，快速启动，操作简单。当使用高 采样频率进行大量数据传输时，可以稳定录制。此外，在录制过程中， 大约每隔20 秒，文件就会被保存，这样，可以将因意外电源的中断导 致文件的丢失减到最低限度。

支持64声道48kHz/24-bit PCM录制/播放， 或2 声道96kHz/24-bit PCM 录制/播放

支持48kHz 到最大96kHz PCM 录制/播放，兼容现有的录音棚系统，扩声系统和其它使用高采样频率的录制情况。

注: 支持32 声道，分辨率高达96kHz/24-bit。

采用固态硬盘(SSD), 它具有优秀的抗震性和可维护性。包含一个TASCAM SSD ，其组成的部件经过与厂商合作得 到周密的控制，而设计。通过按照SSD 到AK-CC25 存储盒，并结合使用主设备的托架，可以实现多个驱动器的轻易 切换。

本设备采用固态硬盘(SSD)，它具有优秀的抗震性和耐环境性，而且简单，无需维护操作。包含了一个TASCAM SSD ， 这个通过使用DA-6400设备来进行设计和全面测试。组成部件–包括IC 控制元件，都是通过与零部件厂商合作，精心挑选并持续不断地逐批检 测以维持质量规格。

通过安装SSD到可拆卸的AK-CC25存储盒，并结合使用DA-6400设备的 可交换托架，就可以轻易地切换使用多个驱动器。由于DA-6400支持热 插拔，所以即使是电源处于开启状态，也可以移除和加载存储在AK-CC25 盒内的SSD，实现介质间的快速切换。存储在AK-CC25盒内的SSD可以通 过USB连接到计算机并作为外部驱动器使用。

注: 每个DA-6400/DA-6400dp设备都包含有一个AK-CC25和一个TASCAM SSD。额外的盒子和驱动器均需单独购买。

内置高精度TCXO 时钟，拥有1ppm 精确度，用于稳定数字信号的控制

因为时钟发生器会影响数字信号的质量，DA-6400采用温度补偿晶体振荡器（TCXO），它拥有±1 ppm的高精度（当48 kHz时为0.048 Hz）

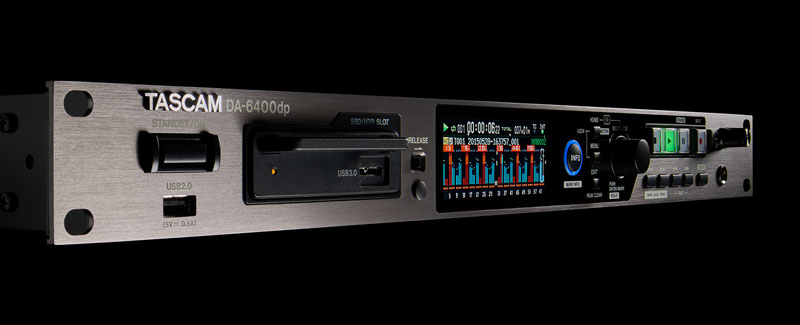

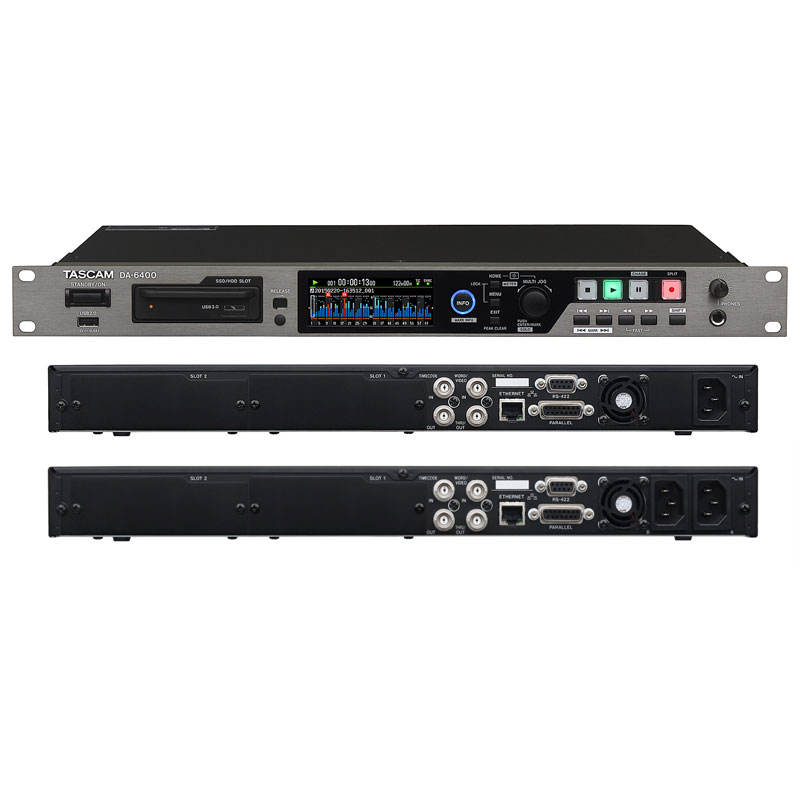

除了标准型号外，阵容还包括一个具有冗余电源的型号

除了DA-6400 标准型号外，阵容还包括DA-6400dp,这个具备两个内置 电源电路，允许从另一个AC 电流供应冗余电源。这在AC 电流在一个电 路中被中断的情况下，也可以进行无故障操作。

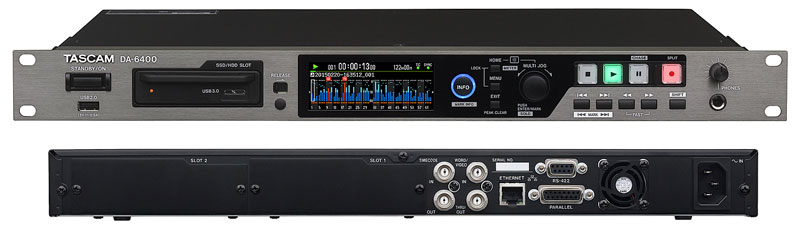

1U 的大小使得机架安装空间具有明显优势

一个单独的DA-6400 可以录制和播放多达64 个声道，而只需要小小的安 装空间，这归功于其紧凑的1U 大小设计。

完美的备份录音机

可以在ProTool 演播室系统操作时同步备份录制

DA-6400 可以接收ProTool 系统的时间码，用于备份同步操作录制。使用串行/并行控制，您可以从ProTool 中控 制DA-6400 的录制操作。 有支持MADI 的演播室/现场直播系统，您可以使用一个支持MADI 连通输出的IF-MA64/EX 音频接口卡，以在调音 台和ProTool（或另外一个主录制系统）之间包含一台DA-6400，允许您可以轻松添加备份系统。此外，在支持Dante 和其他接口的系统中，DA-6400 也可以用来创建一个紧凑的备份系统，而不是另外一个完整系统。

尺寸及便捷性使其在各种现场录音情况下都可成为一部完美的备份手机录音机

DA-6400 的主设备重3.5kg，当用作备份录音机使用时，具有优秀的移动性，可以移动到各种不同的位置。它也可 以应用到需要音频彩排的录制/播放中，或者应用在需要“虚拟试音”中，作为现场巡回演出。

支持BWF，方便数据传输到DAW 软件中

支持BWF，作为一个录制文件格式，时间信息可以存储在文件中 - 让文件搜索和文件导入容易传输到ProTool 和其 他DAW 软件中。

注: 通过TIMECODE IN 输入的时间信息也可以被捕获并写入文件里。

多种播放设备，满足各种系统和位置大小的要求

包括用于多种播放的影院等功能

DA-6400 设备具有影院播放模式的特点，方便在影剧院和类似场所播放。也具有无缝播放模式的特点，满足播放应用 的需求，例如，游乐设施。在影院播放模式中，标记可以添加到播放开始和结束的位置，可以被设置成提示。这样可 以触及排序中多个提示的播放。在影院播放模式中，本设备在开始标记处进入播放待机状态，并在接收到播放触点时 开始播放。当提示到达终点时，本设备会自动停止播放，定位下一个提示的开始并重新进入待机状态。除了普通播放 操作外，串行/并行外部控制也可以用来发送播放触点。

可用作同步主设备的时间码

使用LTC（SMPTE 时间码），DA-6400 设备可以用作同步主设备的一个时 间码。支持时间码的帧速率有 24, 25, 29.97DF, 29.97NDF, 30DF 和 30NDF。

包括远程控制和LAN 功能

支持1000BASE-T 以太网和FTP 文件传输

支持1000BASE-T 千兆局域网，工作协议是FTP（文件传输协议） 。可 以在各种系统中访问，包括Windows, Macintosh 和UNIX。 使用内置 的FTP 客户端功能，也可以在SSD 和服务器之间传输文件。

除了 LAN 外，可以进行并行/串行外部控制

除了可以远程控制和使用LAN 功能监测外，还可以通过使用并行和 RS-422 串行通信接口（2P 协议）来进行外部远程控制。

支持SNTP服务器，通过网络可以自动调整内置时钟

有了SNTP 的支持，DA-6400 可以通过网络自动定期更新其内部时钟，这样可以保持精准的时间信息。

用于音频接口的卡槽，可灵活支持各种不同的阵容，包括MADI 和Dante

支持MADI, Dante, AES/EBU 以及其他数字输入和输出, 也支持模拟输出

音频接口卡可以在卡槽中进行交换，灵活支持各种不同的类型。接口卡 的阵容包括 MADI, Dante, AES/EBU 等解決方案，而及计划的模拟输出 和AVB 来完成整个阵容。支持各大厂商的录音室和直播系统，让您可 以根据需求选择接口卡。

两个音频接口槽便于灵活的输入输出

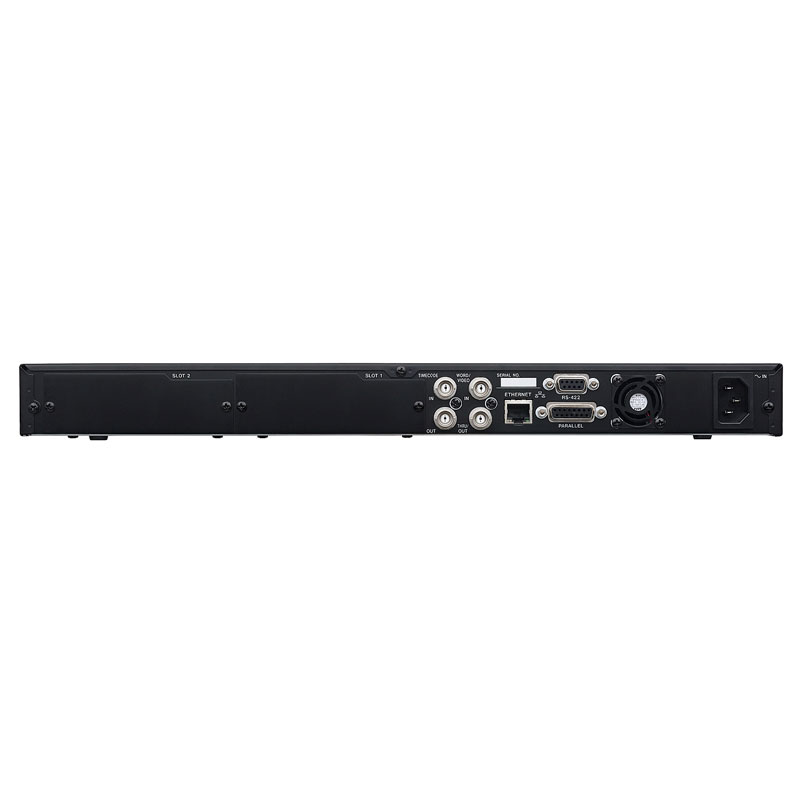

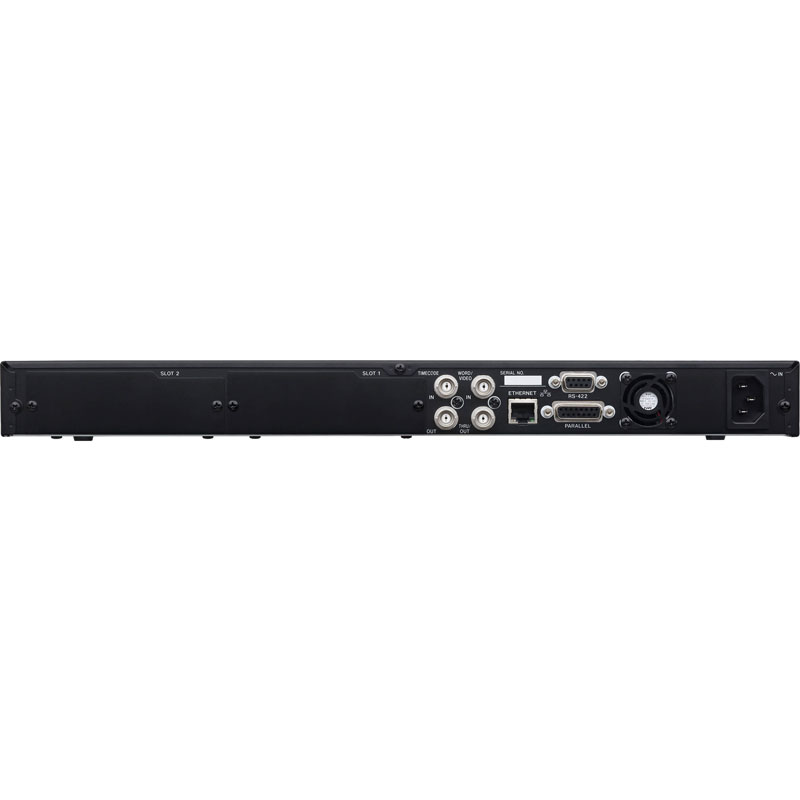

DA-6400 后面有两个音频接口槽。通过增加接口卡（另售），可以灵活 支持输入输出。例如，可以将Dante 输入信号转换到MADI 输出。此 外，当一个槽使用MADI/Dante 来录制56 声道作为主要声道时，另外 一个槽可以使用AES/EBU 来录制8 声道作为副的声道。此外，通过使 用2 AES/EBU 接口卡，同时输入输出声道的最大数量可以增加到32 个。

注: 当使用2 AES/EBU 卡时， 以96kHz/24-bit 分辨率可以达到最多32 个输 入和输出。

功能列表

支持 48kHz/24-bit 分辨率 64 声道PCM 格式的录制/播放，或96kHz/24-bit 分辨率32 声道PCM 格式的录制/播放

可以在 ProTool 系统操作时同步备份录制

使用 2.5 英寸SSD 作为录制介质具有优秀的抗震性和耐环境性，而且可以免维护操作

包含了一个 TASCAM SSD ，这个通过使用DA-6400 设备来进行设计和全面测试。SSD 组成部件，包括IC 控制元件，都是通过与零部件厂商合作，精心挑选并持续不断地逐批检测以维护质量规范

安装在 AK-CC25 盒的介质，可以从设备前面的托架上加载和移除，也可以通过USB 连接到电脑上

注: 主设备具备一个AK-CC25

由于支持热插拔，所以即使是电源处于开启状态，也可以从 DA-6400 上加载或移除安装有SSD 的AK-CC25 盒

高清晰度彩色 LCD (320×120 像素)

支持 BWF，时间信息可以保存到文件中

两个卡槽，音频接口卡（另售）可灵活使用作输入和输出

安装了 IF-MA64/EX 接口卡（另售），可以支持MADI 输入/输出/接通

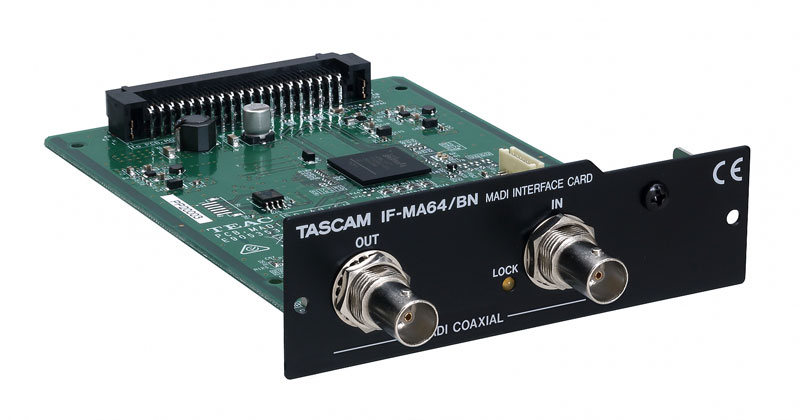

安装了 IF-MA64/BN 接口卡（另售），可以支持MADI 输入/输出

安装了 IF-DA64 接口卡（另售），可以支持Dante 输入/输出

安装了 IF-AE16 接口卡（另售），可以支持AES/EBU 输入/输出

也计划支持模拟输出/AVB

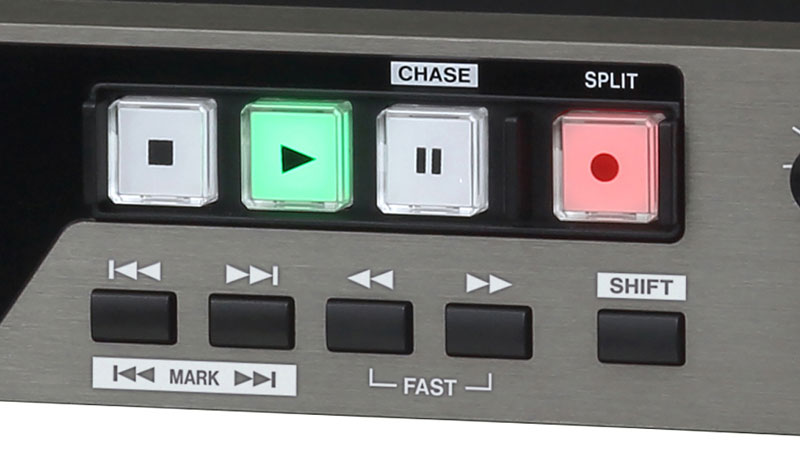

可以独立简单操作启动，录制和播放

影院播放模式便于在影剧院和类似场所播放

例如，无缝播放模式满足娱乐设施播放的应用需求

可以用作同步主设备的时间码

使用 USB 端口可以上传固件

支持并行遥控

支持 RS-422 串行遥控（兼容9 针串行协议）

内置 LAN (千兆以太网)，可以通过网络进行文件传输，远程控制和监听

通过网络，SNTP 服务器可以自动调整内部时钟

视频参考 (NTSC/PAL 黑场信号和 HDTV 三电平信号) 、字时钟输入和输出/接通

EIA 1U 机架式大小

IEC 3 芯输入插座

用于 iPad 和计算机应用程序远程控制

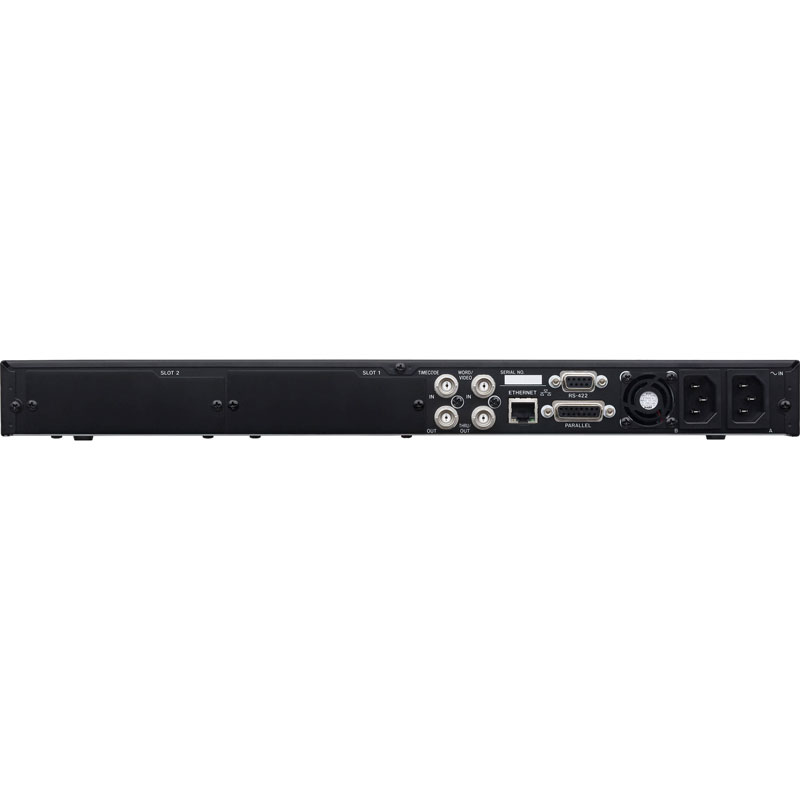

内置 AC 冗余电源（仅限于DA-6400dp

TASCAM SSD 特点

240GB/480GB 2.5 英寸串行ATA SSD

通过与部件厂商合作，TASCAM 使用特定的控制IC，达到稳定的，可靠的操作

SSD 操作已经通过了DA-6400 的测试

DA-6400/DA-6400dp 每台含有一个; 额外的硬盘可以单独购买

总录制时间: 7h12m@48kHz/24-bits

AK-CC25 (DA-6400 系列 SSD 存储)特点

可以安装 2.5 英寸串行 ATA SSD

USB3.0 接口支持高速数据传输

当加载到 DA-6400 托架，通过USB 连接到计算机，作为外部驱动器，可以传输数据和

LED 磁盘访问指示灯

规格内容

DA-6400 / DA-6400dp

录制介质 SSD

文件系统 FAT32

文件格式 BWF(.wav)

声道数 64 (1×Fs)或 32 (2×Fs)

采样频率 44.1k/48k/88.2k/96k Hz

量化比特深度 16bit/24bit

时钟参考 INTERNAL, WORD IN, VIDEO IN

时间码帧速率 24 / 25 / 29.97DF / 29.97NDF / 30DF / 30NDF

TIME CODE IN 连接口

连接口 BNC

信号电压振幅 0.5V to 5Vp-p

输入阻抗 10kΩ

格式 兼容SMPTE 12M-1999

TIME CODE OUT 连接口

连接口 BNC

信号电压振幅 2Vp-p

输出阻抗 600Ω

格式 兼容SMPTE 12M-1999

WORD/VIDEO IN 连接口

连接口 BNC

输入电压幅度 相当于0.5V-5Vp-p TTL (WORD IN)

信号电压振幅 1Vp-p

输入阻抗 75Ω +/-10%

输入频率 (WORD) 48kHz

输入信号 (VIDEO) 24/25/29.97/30-帧 (NTSC/PAL 黑场, HDTV 三电平)

WORD/VIDEO THRU/OUT 连接口

连接口 BNC

输入电压幅度 5V TTL equivalent

输出频率 (WORD) 48kHz

ETHERNET

连接口 RJ-45

兼容标准 100BASE-TX, 1000BASE-T

RS-422 终端

连接口 9 针 D-sub (母头，英寸-标准)

PARALLEL 连接口

连接口 15 针 D-sub (母头， 英寸-标准)

USB 端口

连接口 USB2.0 A-type

协议 USB2.0 高速 (480 Mbps)

耳机输出

连接口 6.3mm (1/4")标准立体声插孔

最大输出电平 45 mW + 45 mW 或以上

供电 AC 100–240 V, 50/60 Hz (DA-6400dp 有2 个供电口)

消耗功率 21 W (在使用IF-MA64/EX 时)

尺寸 (宽 × 高 ×深) 482.6 × 44.7 × 304.8 mm

重量

DA-6400 3.9kg

DA-6400dp 4.0kg

工作温度范围 0 to +40?C

工作温度范围 TASCAM SSD × 1, SSD 介质盒 × 1, 电源线 × 1 (DA-6400) 或 × 2 (DA-6400dp), USB 线 × 1, 安装螺钉包 × 1,安全螺钉套件 × 1, 用户手册 (保修卡) × 1

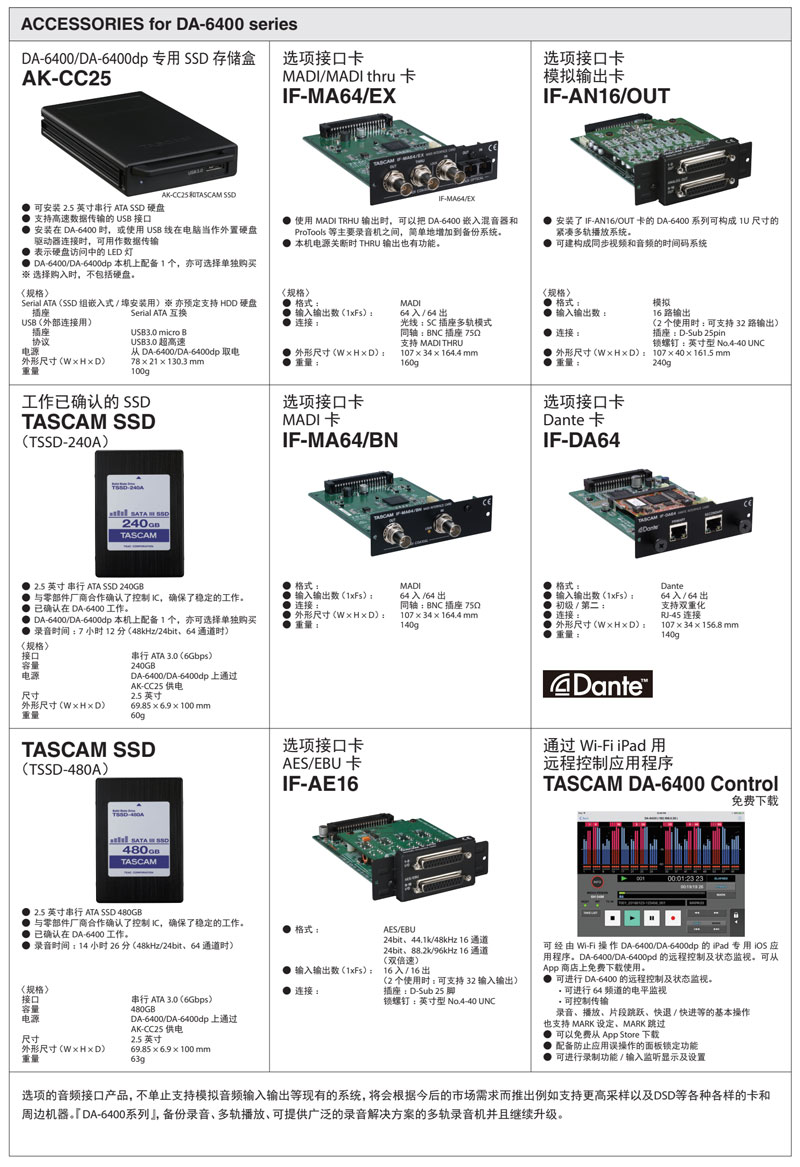

选项

AK-CC25(用于DA-6400 系列的SSD 存储盒)

主要功能 用于2.5 英寸串行 ATA SSD

专为DA-6400/DA-6400dp 设备

包括DA-6400/DA-6400dp 盒子可单独购买

不包括SSD

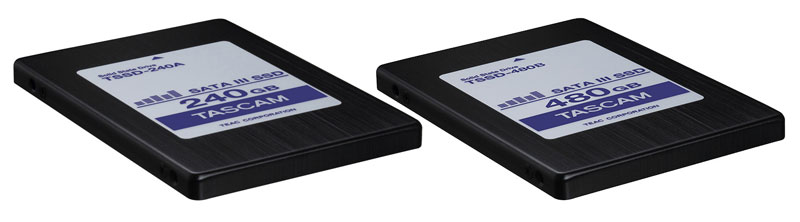

TASCAM SSD (TSSD-240A / TSSD-480B )

Form Factor 2.5 inch

Interface Serial ATA Rev.1.0(1.5Gb/s) / 2.0(3Gb/s) / 3.0(6Gb/s)

* Uses Serial ATA Revision 2.0 when operating with model DA-6400

Capacity

TSSD-240A 240GB

TSSD-480A, TSSD-480B 480GB

Vibration tolerance (when idle)

TSSD-240A, TSSD-480A 20G peak, 10-500 Hz

TSSD-480B 15G peak, 10-2000 Hz

Mean time between failures (MTBF) 2,000,000 hours

Consumption current

TSSD-240A, TSSD-480A During file-write: 0.88 A/When idle: 111 mA

TSSD-480B During file-write: 0.53 A/When idle: 110 mA

Storage temperature range

TSSD-240A, TSSD-480A -40 - 85°C

TSSD-480B -55 - 95°C

Operating temperature range 0 - 70°C

Weight

TSSD-240A, TSSD-480A Approx. 63g

TSSD-480B Approx. 75g

Accessories Owner's manual

※包括 DA-6400/DA-6400dp; 其他驱动器需要单独购买

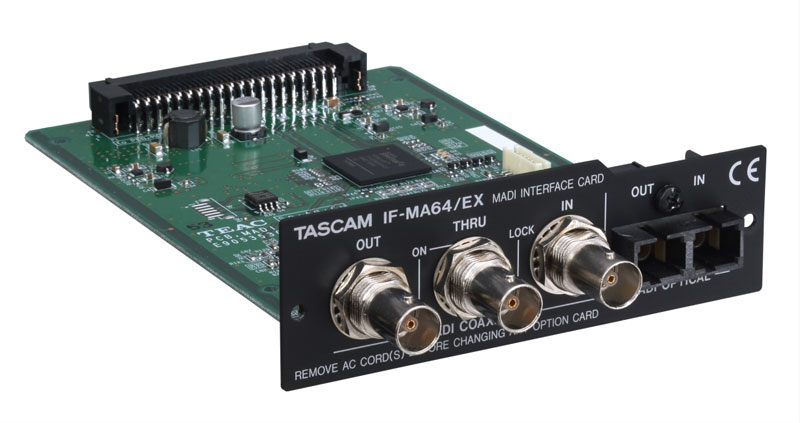

IF-MA64/EX (MADI/MADI 直通卡)

格式 MADI

输入/输出声道数(1×Fs) 64

接口 光纤/BNC, 支持光纤/BNC MADI 直通

IF-MA64/BN (MADI 卡)

格式 MADI

输入/输出声道数(1×Fs) 64

接口 BNC

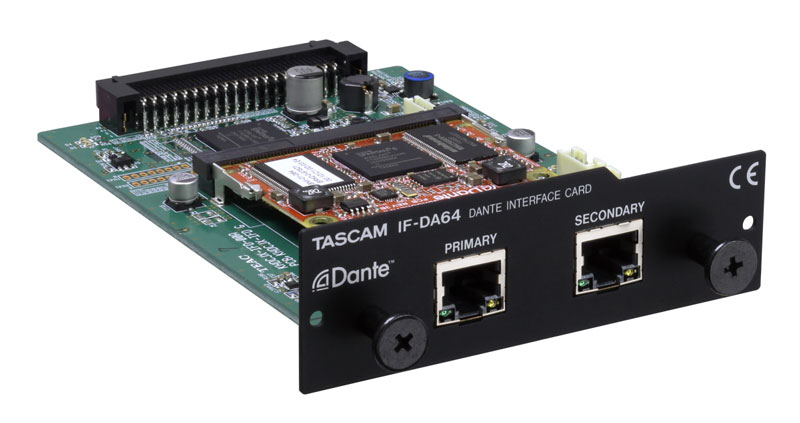

IF-DA64 (Dante 卡)

格式 Dante

输入/输出声道数(1×Fs) 64

接口 RJ-45

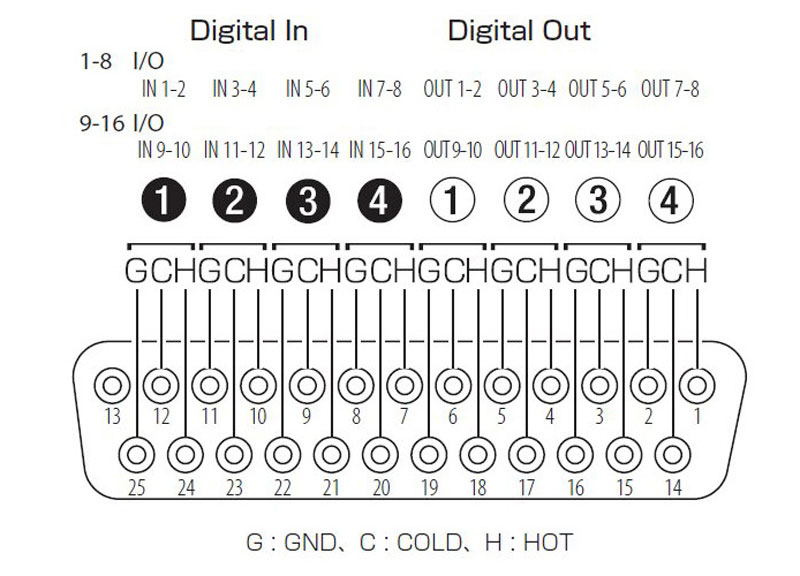

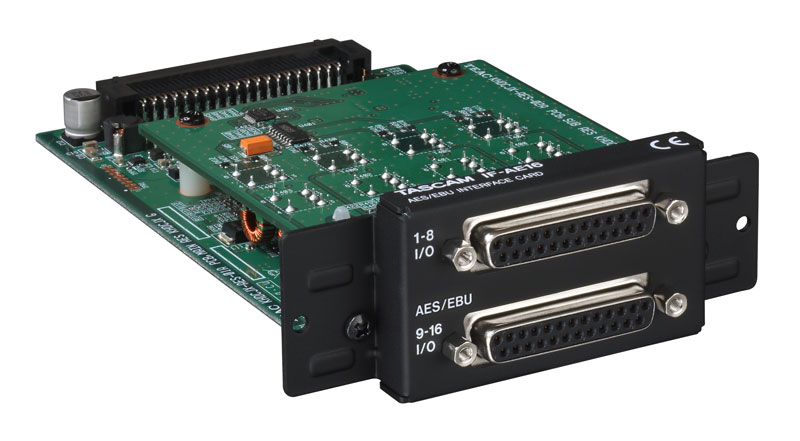

IF-AE16 (AES/EBU 卡)

格式 AES/EBU

输入/输出声道数(1×Fs) 16 (32 in/out supported when 2 cards used)

接口 D-sub 25p × 2

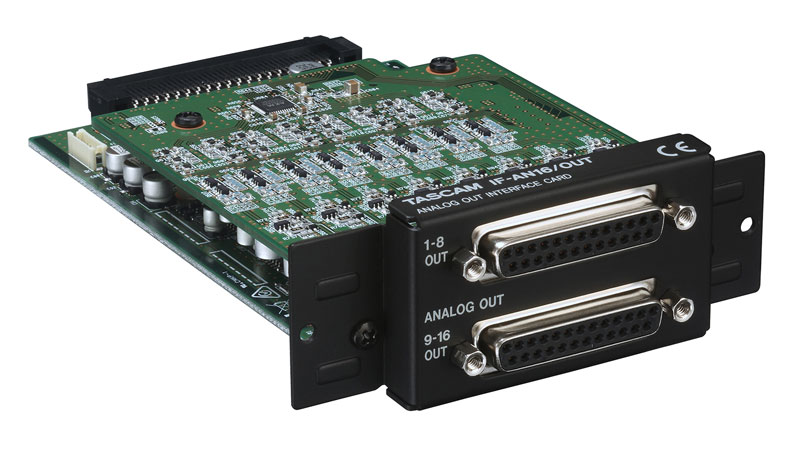

IF-AN16/OUT (模拟输出卡)

Format

Sampling frequency 44.1k/48k/88.2k/96k Hz

Bit length 16-bit/24-bit

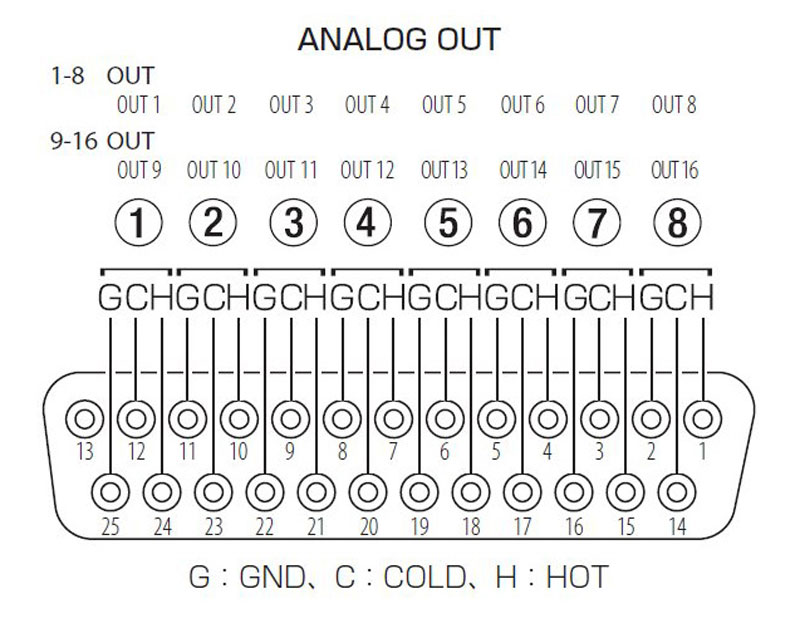

Analog output 1-8/9-16

Connector D-Sub 25-pin

Locking screws No. 4-40 UNC (inch type)

No. of output channels 16

Nominal output level / maximum output level +4dBu/+24dBu

+4dBu/+22dBu

+4dBu/+20dBu

+4dBu/+18dBu

+6dBu/+15dBu

Output impedance 200Ω

Output attenuation 0 <> -14dB (0.5dB steps)

Applicable load impedance 2kΩ or more

Audio performance

Frequency response +0.1dB/-0.5dB：20Hz/20kHz（-16dBFS input, Fs=44.1k/48kHz, JEITA）

+0.1dB/-1.0dB：20Hz/40kHz（-16dBFS input, Fs=88.2k/96kHz, JEITA）

THD 0.001% or less (0dBFS input, 1kHz, Fs=44.1k/48k/88.2k/96kHz, JEITA)

S/N ratio 110dB or more (Fs=44.1k/48k/88.2k/96kHz, JEITA)

Dynamic range 110dB or more (Fs=44.1k/48k/88.2k/96kHz, JEITA)

Crosstalk 110dB or more (1kHz, Fs=44.1k/48k/88.2k/96kHz, JEITA)

DA-6400 (IF-MA64/EX, IF-MA64/BN) MADI interconnect testing

TASCAM has only tested MADI connection with the devices listed below. We have not tested other functionality for this chart.

This list is current as of August 3, 2016. Results may change if the MADI functionality of these products are updated.

Last update : August 3, 2016

Maker Model Category Results Note

Avid HD MADI Audio I/F

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Avid Venue Profile

MADI Option Card Digital Mixer

Coaxial Equalizer:On

44.1k/48k: OK

Avid S6L Digital Mixer

Coaxial Equalizer:Off

44.1k/48k: OK

88.2k/96k (96k Frame): OK

Avid System5

DF66（DSP Core） Digital Mixer

Coaxial Equalizer:On

44.1k/48k: OK

DiGiCo SD11 Digital Mixer

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (48k Frame): OK

Direct Out

Technology ANDIAMO.AES MADI-AES3

Converter

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Direct Out

Technology ANDIAMO2 MADI-AD/DA

Converter

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Direct Out

Technology MADI Router M.1k2 MADI Router

Coaxial Equalizer: Off

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

LAWO mc2 36 Digital Mixer

Optical Equalizer:On

44.1k/48k: OK

MIDAS M32R Digital Mixer

Coaxial Equalizer:On

44.1k/48k: OK

Optical

44.1k/48k: OK

MIDAS PRO1

+

KLARK TEKNIK DN9650 Digital Mixer

+

AES50 Network Bridge

Optical Equalizer:On

88.2k/96k (96k Frame): OK

Optical

88.2k/96k (96k Frame): OK

RME MADIface USB Audio I/F

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

RME ADI-6432 MADI -AES3

Converter

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

RME ADI-648 MADI-ADAT

Converter

Coaxial Equalizer:On

44.1k/48k: OK

Optical

44.1k/48k: OK

RME M-32AD Analog in-MADI/ADAT

Converter

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

RME OctaMic XTC Analog in(w/Mic pre)-MADI/ADAT

Converter

Optical

44.1k/48k: OK

88.2k/96k (96k Frame): OK

RME MADI Router MADI Router

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

RME Micstacy Analog in(w/Mic pre)-MADI/AES/ADAT

Converter

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (48k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (48k Frame): OK

Roland M-5000 Digital Mixer

Coaxial Equalizer:On

44.1k/48k: OK

SoundCraft VI6 Digital Mixer

Optical

44.1k/48k: OK

SSL C10 HD PLUS Digital Mixer

Coaxial Equalizer:On

44.1k/48k: OK

SSL L500 Digital Mixer

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (96k Frame): OK

STUDER Vista X　Infinity Core400

D23m I/O Frame Digital Mixer

Optical

44.1k/48k: OK

STUDER Vista 5 M2

Score Live Digital Mixer

Optical

44.1k/48k: OK

88.2k/96k (96k Frame): OK

STUDER Vista 1 Digital Mixer

Optical

44.1k/48k: OK

88.2k/96k (48k Frame/96k Frame): OK

TAMURA NT660 Digital Mixer

Coaxial Equalizer:On

44.1k/48k: OK

TAMURA NT900 Digital Mixer

Coaxial Equalizer:Off

44.1k/48k: OK

88.2k/96k (96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (96k Frame): OK

YAMAHA DM1000 Digital Mixer

Coaxial Equalizer:On

44.1k/48k: OK

88.2k/96k (96k Frame): OK

Optical

44.1k/48k: OK

88.2k/96k (96k Frame): OK
