TASCAM Model 24多功能调音台 多轨录音调音台 数模混合调音台，在数字时代下坚持模拟的声音

多轨实时调音台

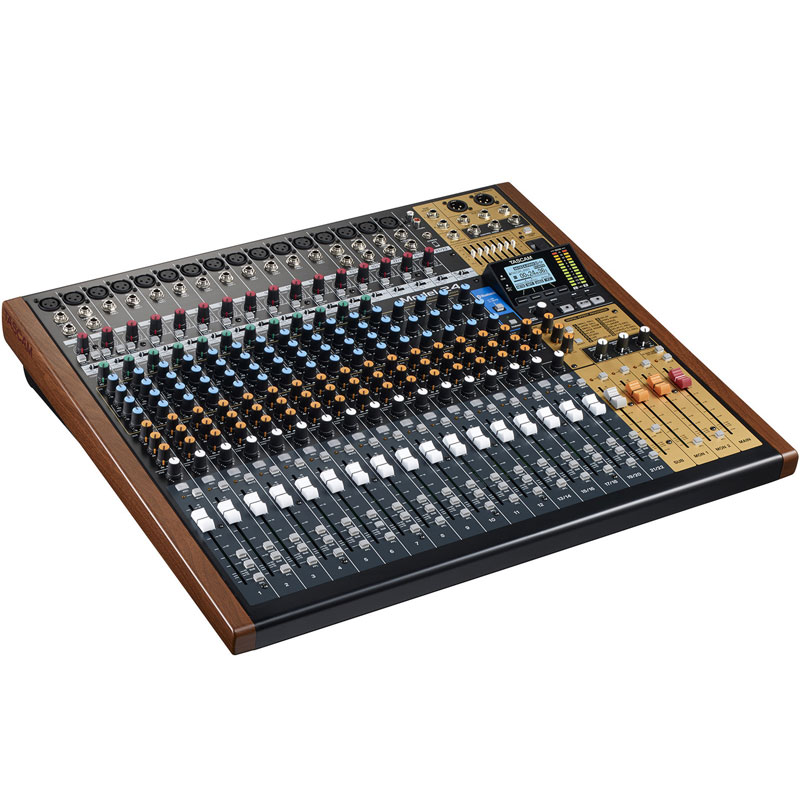

Model 24

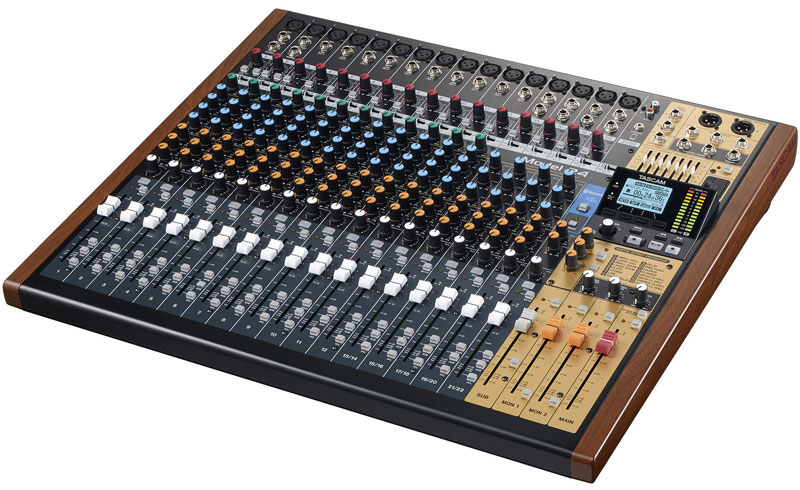

经典，复活24通道多轨控制台，集成USB音频接口和模拟调音台

简单，直观的设计

稍微浏览下即可。 TASCAM Model 24的开发使其易于操作，您可以轻松获得所需的一切。 100mm推子可以精确控制音量。 全套熟悉的均衡器和辅助旋钮无需菜单隐藏，所有输入/输出连接均在面板上，便于快速方便地进行操作。

Model 24是一款真正的经典设计。

Model 24

TASCAM的革命性录音技术

除了多组立体声线路输入外，Model 24还具有16个高级TASCAM麦克风前置放大器，从一开始就提供录音室品质的音频性能。 在录音的时候TASCAM Model 24允许音乐家和工程师同时将最多24个音轨（24bit / 48kHz分辨率）直接录制到SD卡，同时支持4个音轨输入/输出。 一旦完成拍摄，Model 24可以通过控制台轻松播放任何或所有录制的音轨，以便立即进行混音。

灵活的连接

除了工作室品质的麦克风前置放大器和强大的均衡器和路由选项外，Model 24还具有1/8”专用立体声通道，双RCA蓝牙连接。 这使用户可以轻松地将移动设备集成到混音中，以进行排练播放，漫步式音乐等。 最后，TASCAM Model 24还可以作为一个强大的音频接口，直接连接到您的PC或Mac，以便与您选择的DAW轻松集成。

Model 24

耐用性和可靠性

Model 24设计既轻巧又坚固，可以轻松地从一个工作室传送到另一个舞台，充满信心，TASCAM的非常有名及可靠性将保持音乐的发展。

频道冲浪

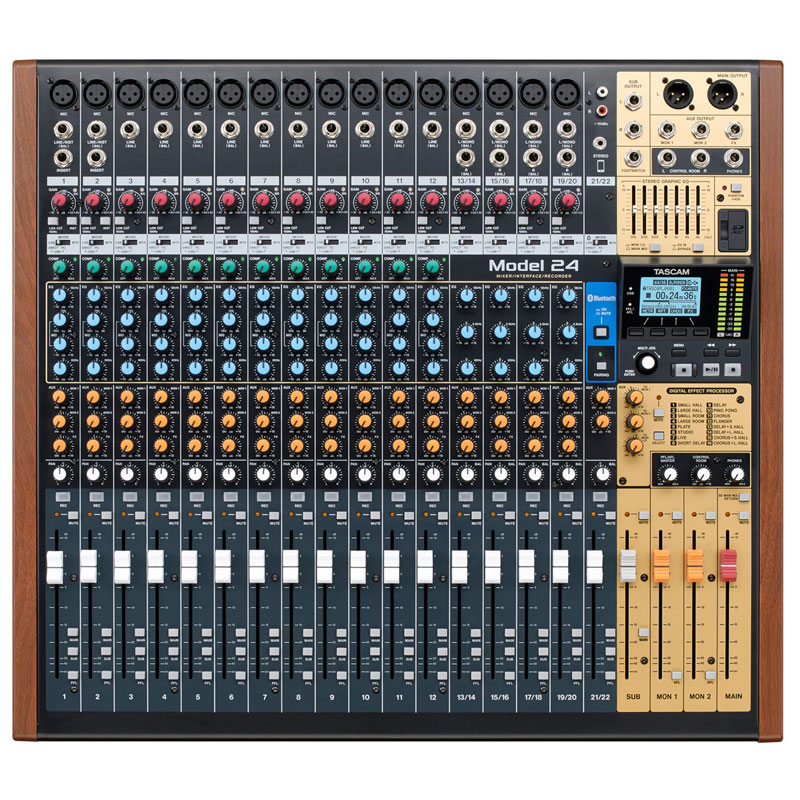

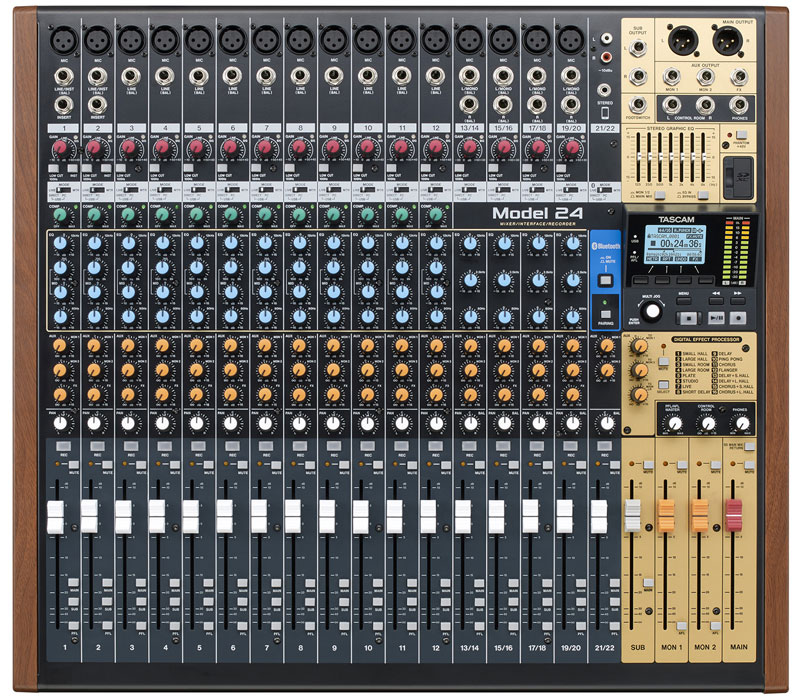

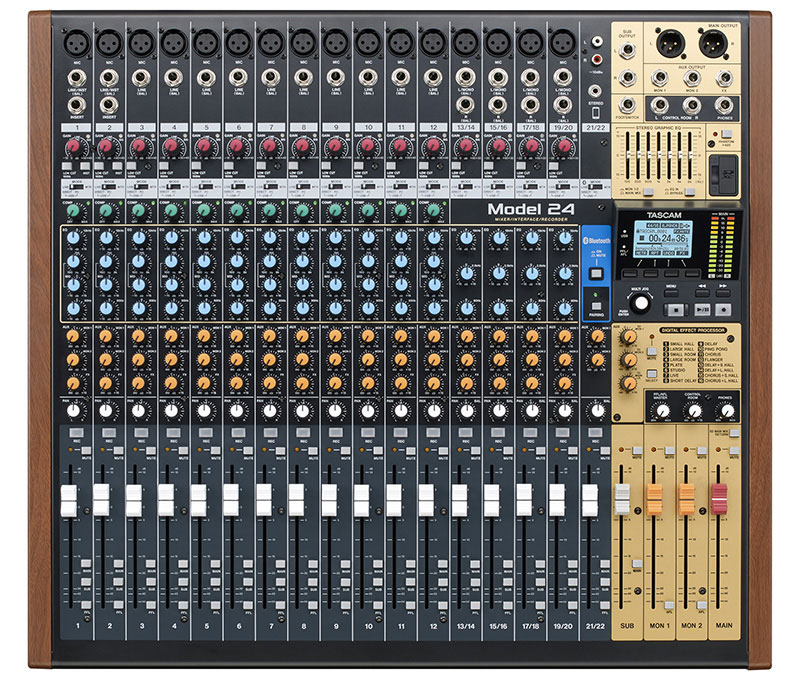

Model 24设计用于通道和工作室，具有四种不同的通道条配置。 前两个通道同时具有XLR输入以及可切换的线路/仪器级别1/4"输入。 接下来是1/4"TRS插入连接器，可轻松修补压缩机，均衡器或其他效果。 接下来是前置放大器增益控制（带过载指示灯LED），100Hz低切换开关和线路/仪器电平选择开关。

Model 24

接下来是路由模式选择器，它对所有通道都是通用的，允许选择输入分配 - 实时输入信号，从DAW通道返回或从内部多轨录音机返回到每个通道进行均衡，处理 和水平控制。 值得注意的是，低切换开关和单旋钮压缩器都在路由模式选择之前连接到信号路径。 这可确保录制的曲目充分利用低切和压缩机设置功能。

直接位于此选择器下方，前12个通道共用一个单旋钮压缩器，有助于在现场演奏期间快速轻松地伺服动态。 前12个声道的共同点是具有可扫描中频范围的音乐3频段均衡器。 EQ部分之后是一组三个辅助发送，分别标记为监听1，监听 2和FX，为环绕系统和效果提供额外的路由。

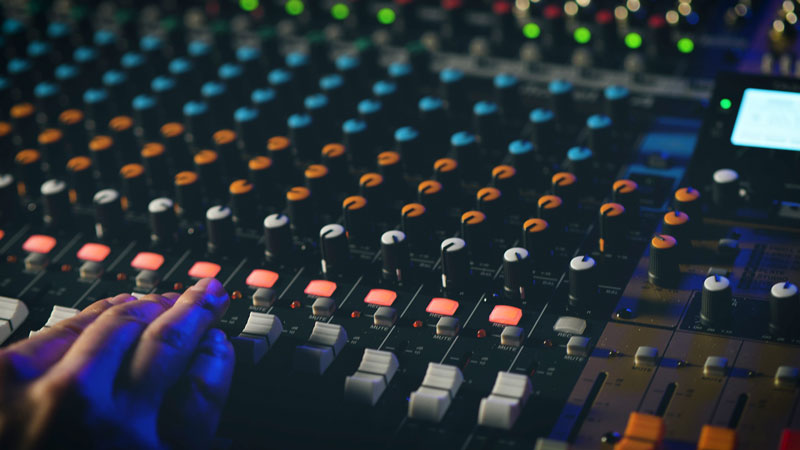

接下来是推子部分，它在整个混音器中保持一致。 这个宽敞的控制区域有一个平移控制，一个背光记录启用开关和一个带LED指示接合的静音按钮。 在这些模型下面，Model 24具有一整套100mm电平推子和单独的选择开关，用于分配主要混合，分组和预衰减听。 再次，这些对于所有通道条都是通用的。 3 - 12通道已经过流线型设计，具有XLR麦克风和1/4"线路电平输入。 13/14 - 19/20通道配置为立体声输入通道，并具有XLR麦克风输入和双1/4"立体声输入，如果未使用右输入连接器，则左输入与Mono相加。 由于这些通道通常用于键盘，鼓机，模块化合成器和效果处理器，因此音频控制已经过简化，可以移除单旋钮压缩器并具有直观的固定三频段均衡器。

最终的通道配置 - 21/22通道已针对移动设备进行了优化，具有立体声RCA和1/8"输入以及蓝牙配对功能。 此通道还经过优化，可通过旋转辅助发送控件为监视器1和监视器2供电。

总管和指挥家

Model 24

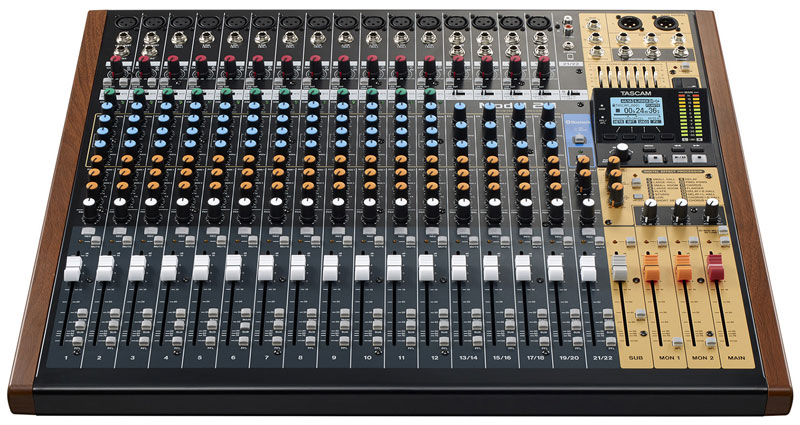

Model 24的Master部分设计用于在现场表演和跟踪过程中快速直观地使用。 适用于主混音的优质100mm推子，包括监听器和子混音以及静音和分配按钮。 正上方是板载数字效果处理器的控件，可让您将混响，延时，合唱，镶边效果等添加到一个或多个源和目的地。

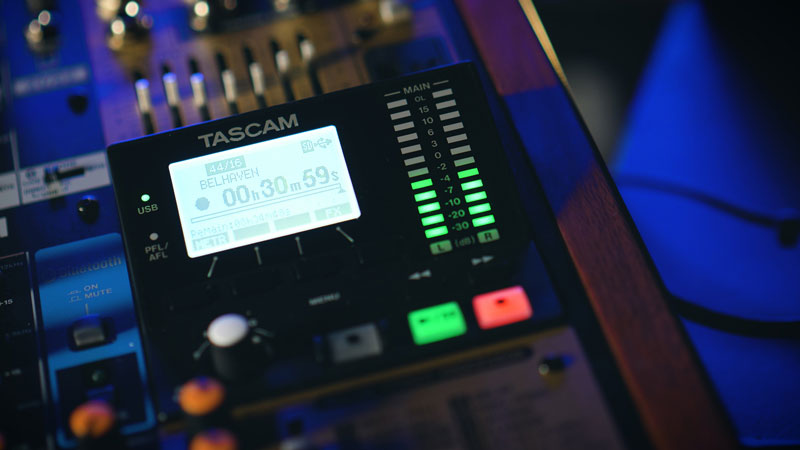

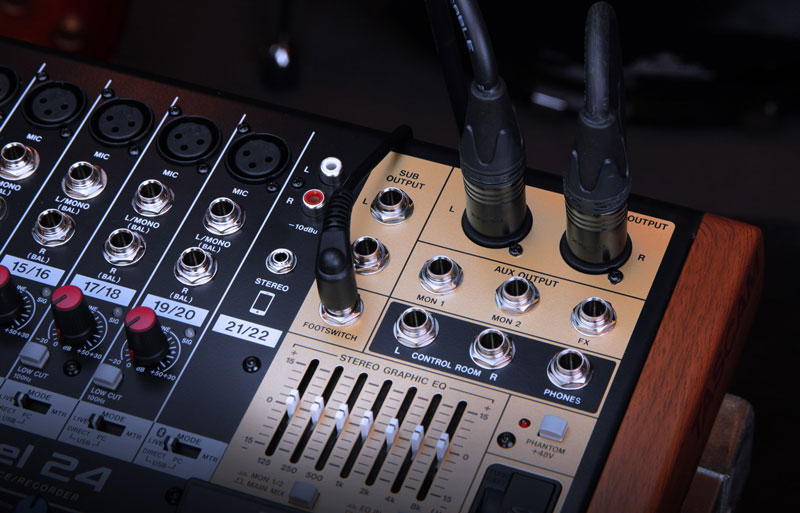

接下来是集成多轨录音机的控制器，可分配的7段图形均衡器和用于系统输出，耳机和脚踏开关的配线架。

制作曲目

Model 24

集成的24轨道数字多轨录音机使Model 24成为演奏家和词曲作者的理想选择。 只需按一个按钮，您的整个设备就会被记录下来，并作为单独的轨道保存到SD卡中，可以在那里混合，然后导入到DAW中进行编辑，叠加和母带制作。 在现场演出之间，Model 24是理想的词曲作者伴侣，具有完整的录音，叠录和打击乐 进/出功能。

Live and Let DAW

Model 24

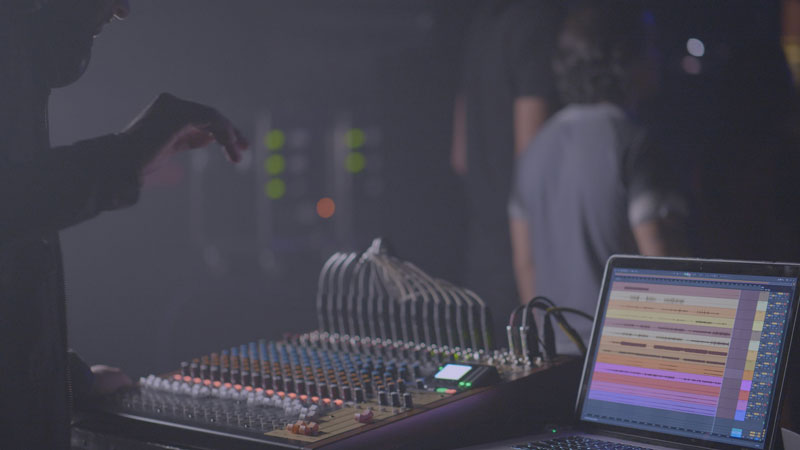

除了能够简单地将记录的轨道移入和移出DAW之外，Model 24还设计为功能强大的USB音频接口，配有优质麦克风前置放大器和板载压缩。 Model 24是项目工作室的理想选择，它可以为基于计算机的录音系统提供24个同步输入，使得非常容易地同时录制多个音乐家，而不会受到频道限制的影响。Model 24还可以在混音时提供令人难以置信的灵活性，使其可以简单地完全在密室中工作，或者通过调音台将音轨传回22通道的手动控制和真正的模拟声音。

功能列表

具有22声道混音器和USB音频接口的多合一多轨录音机

WAV 48kHz / 24位，24通道多轨录音到SD，SDHC和SDXC卡

内置USB音频接口，用于从DAW发送/接收音频数据

22个输入（20个平衡，12个单声道和4个立体声）

16个TASCAM麦克风前置放大器

每个输入通道上的输入模式开关

TASCAM Ultra-HDDA麦克风前置放大器（1至12通道）

具有过载指示的前置放大器增益控制器（1至12通道）

具有可扫描中频范围的3频段均衡器（1至12通道）

100kHz低切滤波器（1至12通道）

7波段图形均衡器

16种预设效果

100mm长距离推子，可进行精确调节

每个输入通道上的静音，主/副，PLF开关

支持AAC和SBC编解码器的蓝牙输入

通过XLR平衡和RCA非平衡连接器的SUB输出

通过RCA Pin和?"迷你立体声插孔输入LINE

3个AUX输出（监听1，监听2，FX）

1个控制室立体声输出

幻象电源（+ 48V）

1/4"立体声耳机输出

用于按键操作（如REC和Play）的背光按钮

多个慢速拨盘，可快速进行菜单操作

12段LED输出电平表

规格内容

录制

支持的媒体 SD (512MB to 2GB), SDHC (4GB to 32GB), SDXC (64GB to 512GB), Class 10 or higher required.

文件系统 SD card: FAT16, SDHC card: FAT32, SDXC card: exFAT

支持录制格式 WAV

支持播放格式 WAV

取样率 44.1k / 48k Hz

位长 16 / 24-bit

可记录通道 最大24 通道 (22通道 + 2 stereo mix)

音频输入

麦克风输入 通道1到12, 13/14到19/20

端子 XLR 3-31 (1: GND, 2: HOT, 3: COLD)

最大输入电平 +10dBu

标准输入电平 -8dBu

最小输入电平 -58dBu

增益可调范围 0 to 50dB

输入阻抗 1.8kΩ

幻像电源 +48V

LINE输入 通道1到20

端子 1/4"(6.3mm) TRS Phone 插口(平衡)

最大输入电平 +22dBu

标准输入电平 +4dBu

增益可调范围 -10 to +40dB: CH1 to 12, +20 to +30dB: CH13/14 to 19/20

输入阻抗 22kΩ

插入 CH 1 and 2

端子 1/4"(6.3mm) TRS Phone 插口 (T: Send, R: Return, S: GND)

Return (Ring)

最大输入电平 +18dBu

标准输入电平 0dBu

输入阻抗 10kΩ

Send (Tip)

最大输出电平 +18dBu

标准输出电平 0dBu

输出阻抗 100Ω

RCA 输入

端子 RCA 针插口(非平衡)

最大输入电平 +8dBV

标准输入电平 -10dBV

输入阻抗 10kΩ

立体声输入

端子 1/8"(3.5mm) 立体声迷你插口(非平衡)

最大输入电平 +8dBV

标准输入电平 -10dBV

输入阻抗 10kΩ

音频输出

主要输出

端子 XLR 3-32 (1: GND, 2: HOT, 3: COLD)

最大输出电平 +22dBu

标准输出电平 +4dBu

输出阻抗 100Ω

SUB输出, 监听输出, FX输出, 控制室输出

端子 1/4"(6.3mm) TRS Phone 插口 (T: HOT, R: COLD, S: GND)

最大输出电平 +16dBu

标准输出电平 -2dBu

输出阻抗 100Ω

PHONES 输出

端子 1/4"(6.3mm) 立体声 Phone 插口

输出电平 80mW + 80mW (32Ω loaded)

REMOTE Compatible with TASCAM RC-1F Foot Switch

端子 1/4"(6.3mm) TS Phone 插口

USB Audio

取样率 44.1k / 48k Hz

位长 16 / 24-bit

USB

端子 USB B type 4针

格式 USB2.0 High-Speed, Mass-storage class/USB Audio Class

藍牙?

输出类型 类 (传输范围: approx. 33ft. / 10米)

* 传输范围可能因环境而异。

藍牙?版本 4.0

支持 A2DP, AVRCP 1.0

支持A2DP编码 SBC, AAC

A2DP 内容保护 SCMS-T

通道均衡器

去除低波段 100Hz, -18dB / 八度音

高低音调节 +15dB / -15dB, 截止频率: 12kHz

中低音调节 Peaking

(单声道): +15dB / -15dB, 100Hz to 8kHz 可变

(立体声): +15dB / -15dB, 中心频率= 600Hz 中频段 Q 固定, 0.55

低低音调节 +15dB / -15dB, 截止频率 = 80Hz

图像均衡器

频段 7频段

频率 125 / 250 / 500 / 1k / 2k / 4k / 8k Hz

增益 +15dB / -15dB

FX

类型 1: SMALL HALL / 2: LARGE HALL / 3: SMALL ROOM / 4: LARGE ROOM / 5: PLATE / 6: STUDIO / 7: LIVE / 8: SHORT DELAY/ 9: DELAY / 10: PING PONG / 11: CHORUS / 12: FLANGER / 13: DELAY + S.HALL / 14: DELAY + L.HALL / 15: CHORUS + S.HALL / 16: CHORUS + L.HALL

电源 AC 100 - 240V, 50/60Hz

功率消耗 52 W

机身尺寸 577(W) × 106(H) × 529(D)mm

重量 10.4kg

工作温度范围 5 - 35?C

附件 电源线、用户手册

音频性能

剩余输出噪音 -100dBu (主要输出, 主要化音器: 最小)

等效输入噪音 -128dBu (单声输入道, Rs: 150Ω, GAIN knob: 最大)

总谐波失真 0.01% or less (麦克风输入 to 主要输出, 最大输入电平, 1kHz, GAIN min.)

0.004% or less (麦克风输入 to 主要输出, +4dBu, 1kHz, GAIN min.)

频率响应 20Hz to 30kHz (+0.5/-1.0dB: 模拟)

20Hz to 20kHz (+0.5/-1.0dB: 数字)

串扰 -80dB, 通道/输入和输出 (1kHz, PAN fully反时针方向/fully顺时针旋转)

最大增益 74dB (麦克风 to 主要输出)

50dB (麦克风 to INSERT输出)

74dB (麦克风 to SUB输出)

79dB (麦克风 to CR输出)

75dB (麦克风 to 监听输出)

75dB (麦克风 to FX输出)

24dB (USB/SD to主要输出)

(EQ平淡, PAN fully反时针方向/fully 顺时针旋转)

Supported PC

Windows

可兼容系统 具有USB2.0端子的Windows兼容電脳

CPU Dual core / 2GHz 或更快

存储器 2GB 或更大

驱动程序 USB Audio Class 2.0, Model 24 ASIO2.0, WDM (MME)

显示器清晰度 1280 × 800 Dots 或更高

Mac

可兼容系统 具有USB2.0端子的苹果Macintosh系统

CPU Dual core / 2GHz 或更快

存储器 2GB 或更大

驱动程序 Core Audio

显示器清晰度 1280 × 800 Dots 或更高

支持OS

Windows

Windows 10 (October 2020 Update) New , Windows 10 (May 2020 Update) , Windows 10 (May 2019 Update) , Windows 8.1 , Windows 7

Mac

macOS Big Sur New , macOS Catalina , macOS Mojave , macOS Sierra? (10.12) , OS X El Capitan (10.11)

iOS

iPadOS 14 New , iOS 14 New
