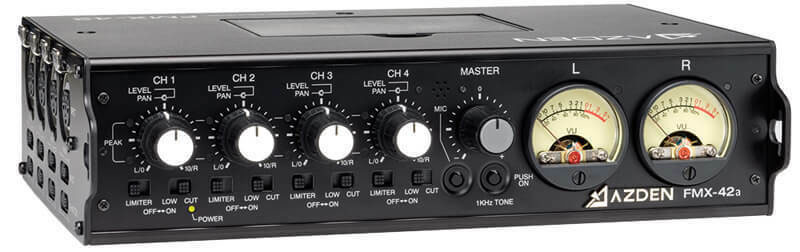

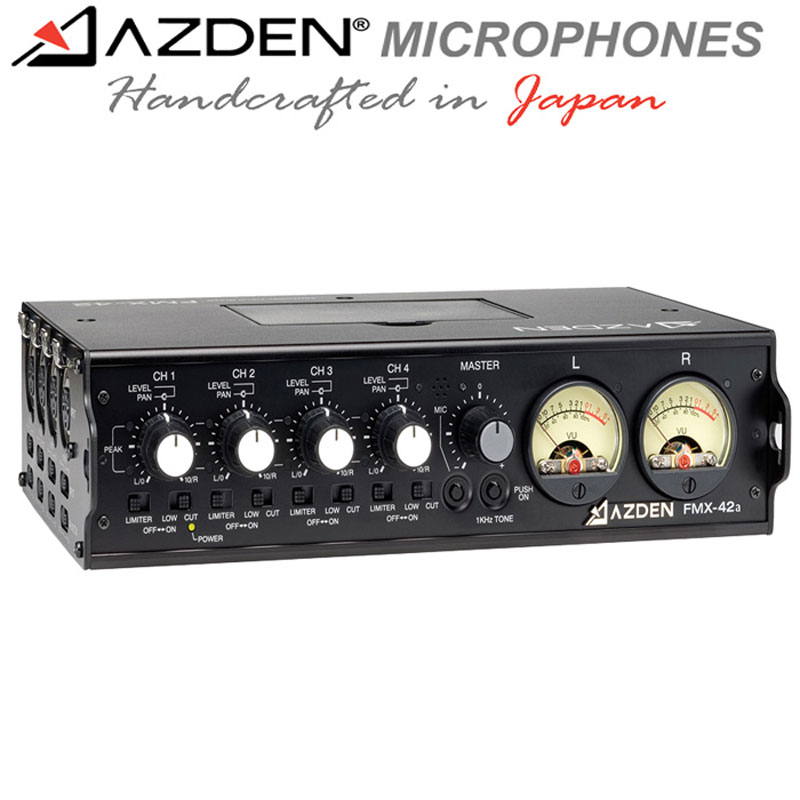

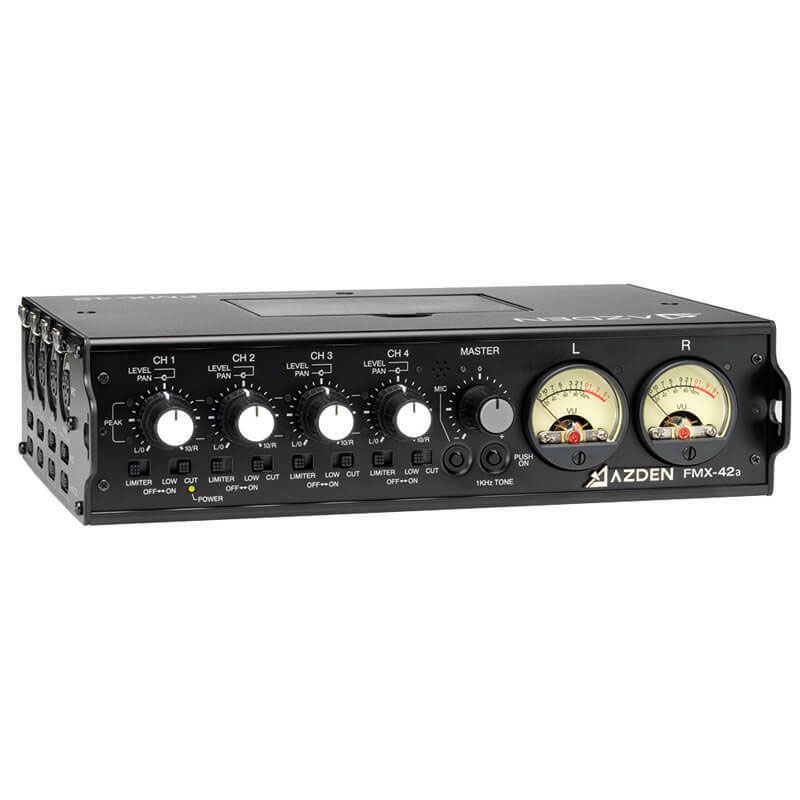

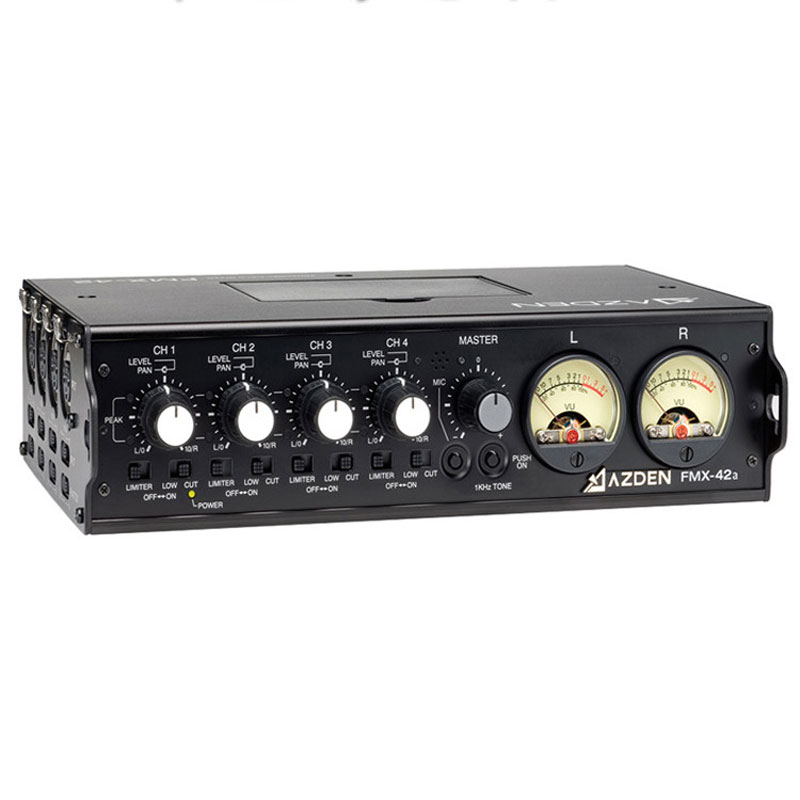

Azden FMX-42a 阿兹丹四通道便携式调音台 4通道外景录音 影视录音用调音台
![3.jpg](/upload/Pcecc44806d6d47e99a822757ddf11949.jpg)
产品介绍:
配有4个平衡式XLR输入插孔及话筒输入、同时提供了可切换幻像电源2平衡式XLR输出、3.5毫米立体声迷你插孔、6.3 毫米立体声监视器输出插头等满足多用途使用的综合调音台。更设有ON/OFF切换的幻象电源、低切滤波器等功能的扩充。搭配有高音质的混音麦克、1kHz音调振荡器开关。可支持6节AA电池或12V外部电源的两种供电方式。
![4.jpg](/upload/P1467184119cc46d2a0077d5476561054.jpg)
特点说明:

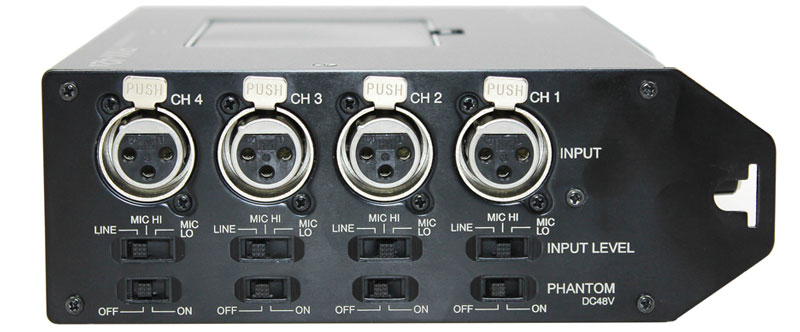

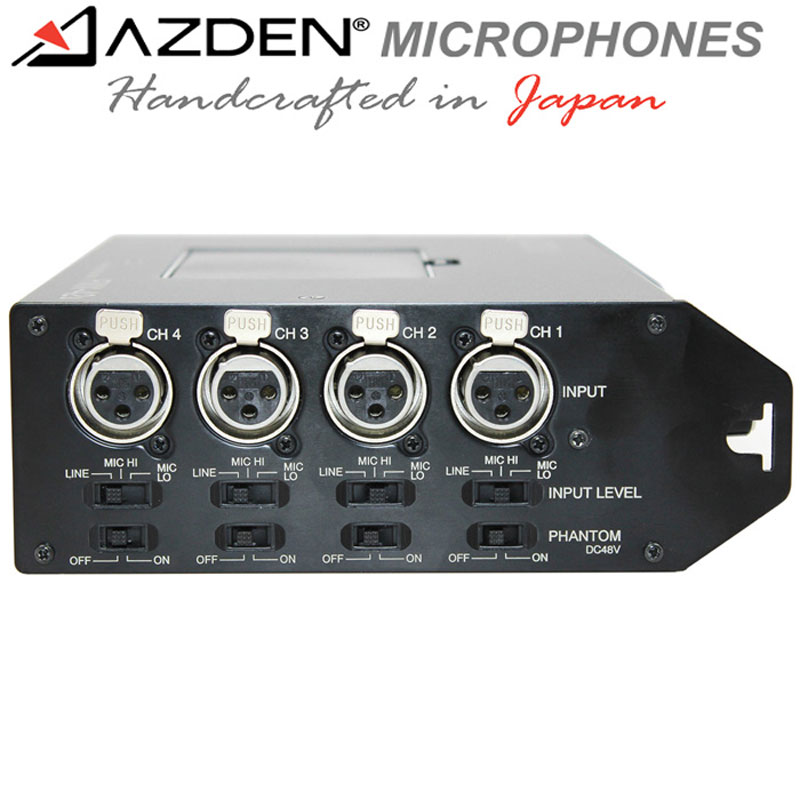

4个平衡式XLR输入及话筒输入,支持各线路的独立切换
2个平衡式XLR输出,3.5毫米立体声迷你插孔,6.3毫米立体声监视器输出插头
平衡输出上,设有+4dBu 标准的线路/话筒切换开关
48V幻像电源,附带独立的ON/OFF开关
输入信号在100Hz以下自动通过低截止滤波器进行处理,附有开关
输入振幅限制表示,输出峰值的准确提示,可调整的限幅器阀值
1KHz标准音频调节功能,VU测量照明功能
6节5号电池或12V外部电源的两种供电
![9.jpg](/upload/P0b1b53d41dc64e18b9adebbef3caf72b.jpg)

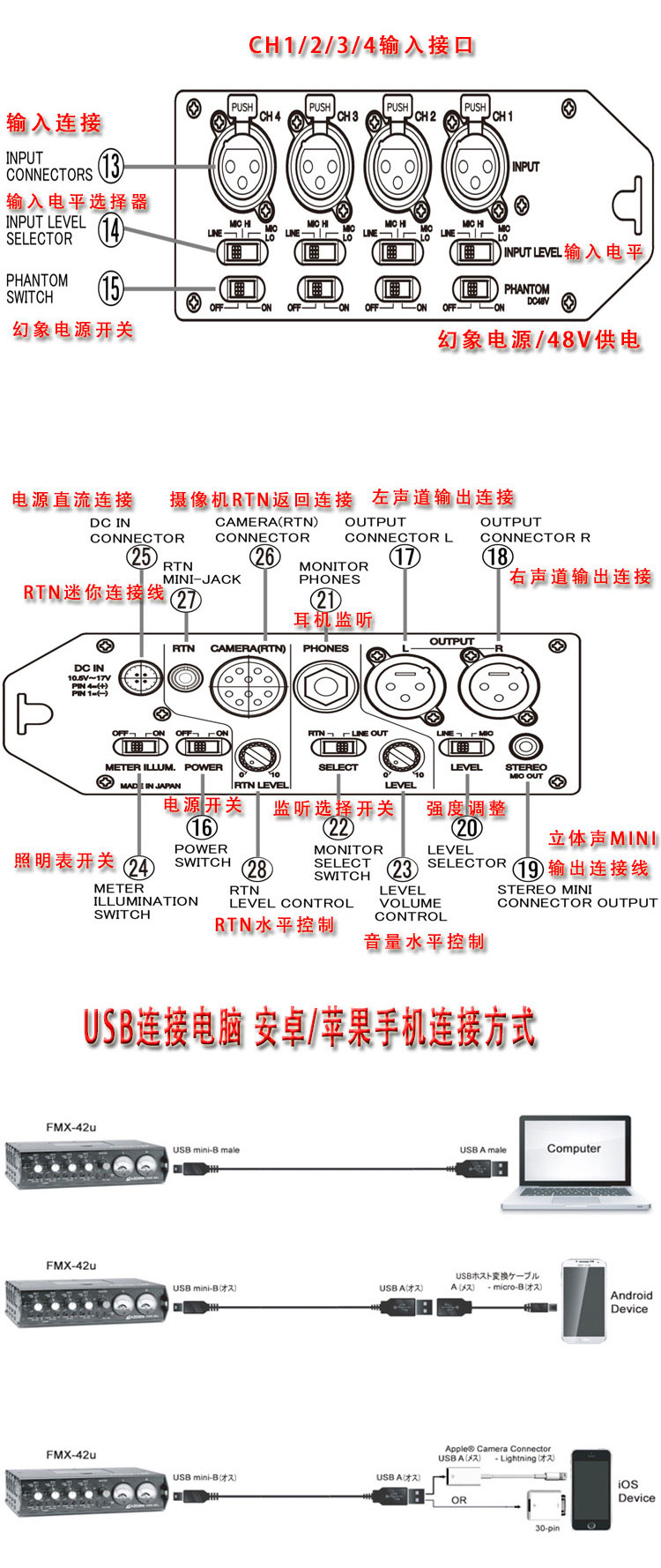

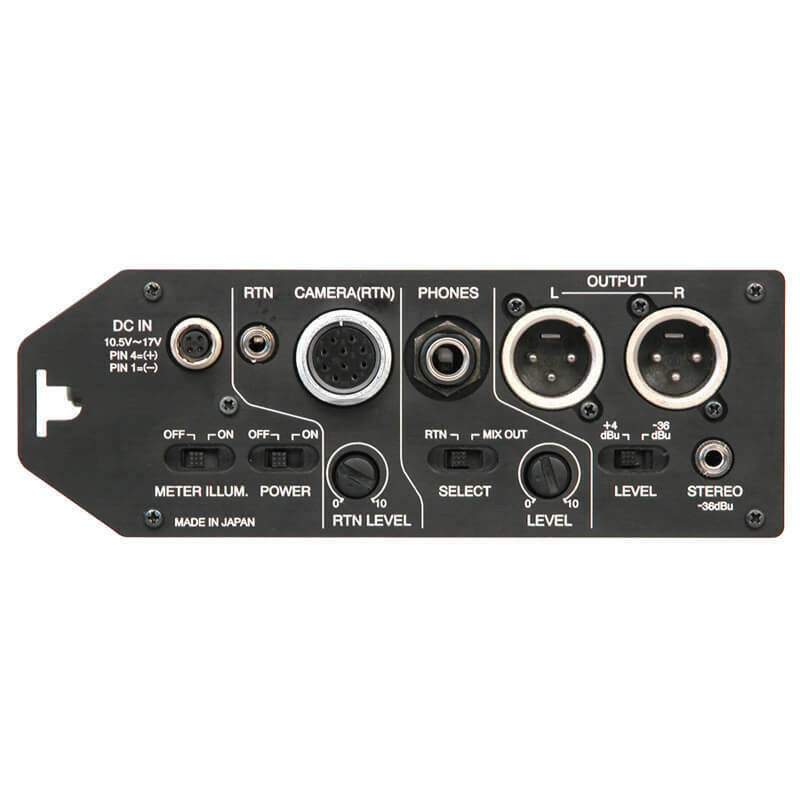

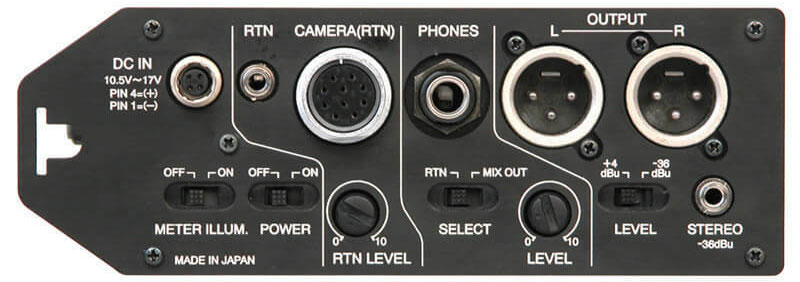

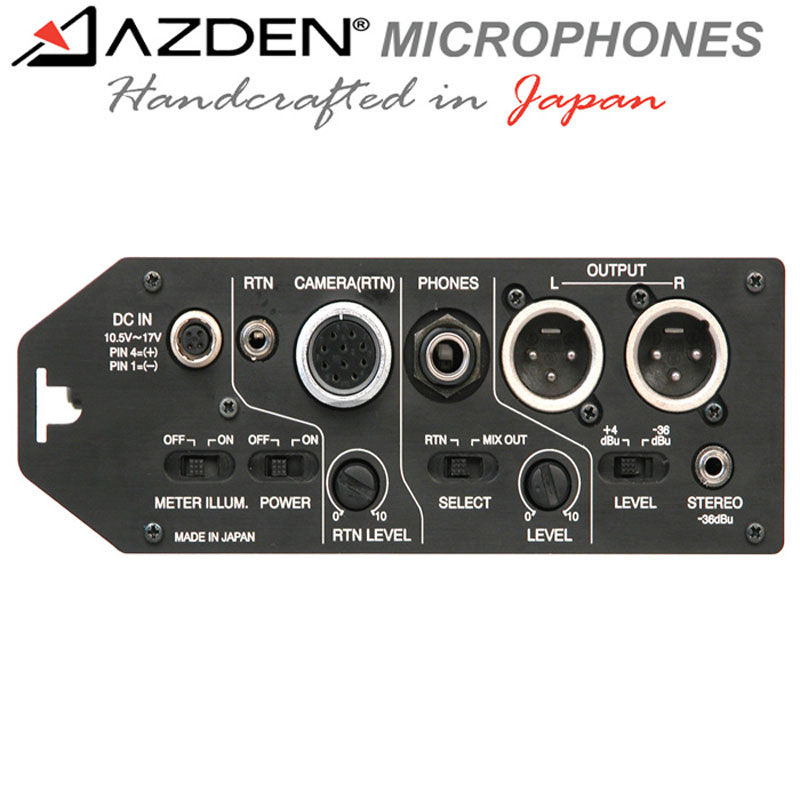

10芯插孔提供支持平衡线路L/R输出和平衡耳机L/R输入与摄像机可实现一线对接,从摄像机上直接获得输出信号
满足平衡路线L/R输出与XLR平衡线路的同时输出,不平衡监听输出与L/R输入都带有控制选择功能,也可以通过?3.5立体声小型插孔进行输入
耳机监听电路可以满足线路输出信号和监听输出信号双向选择,并配有调节开关

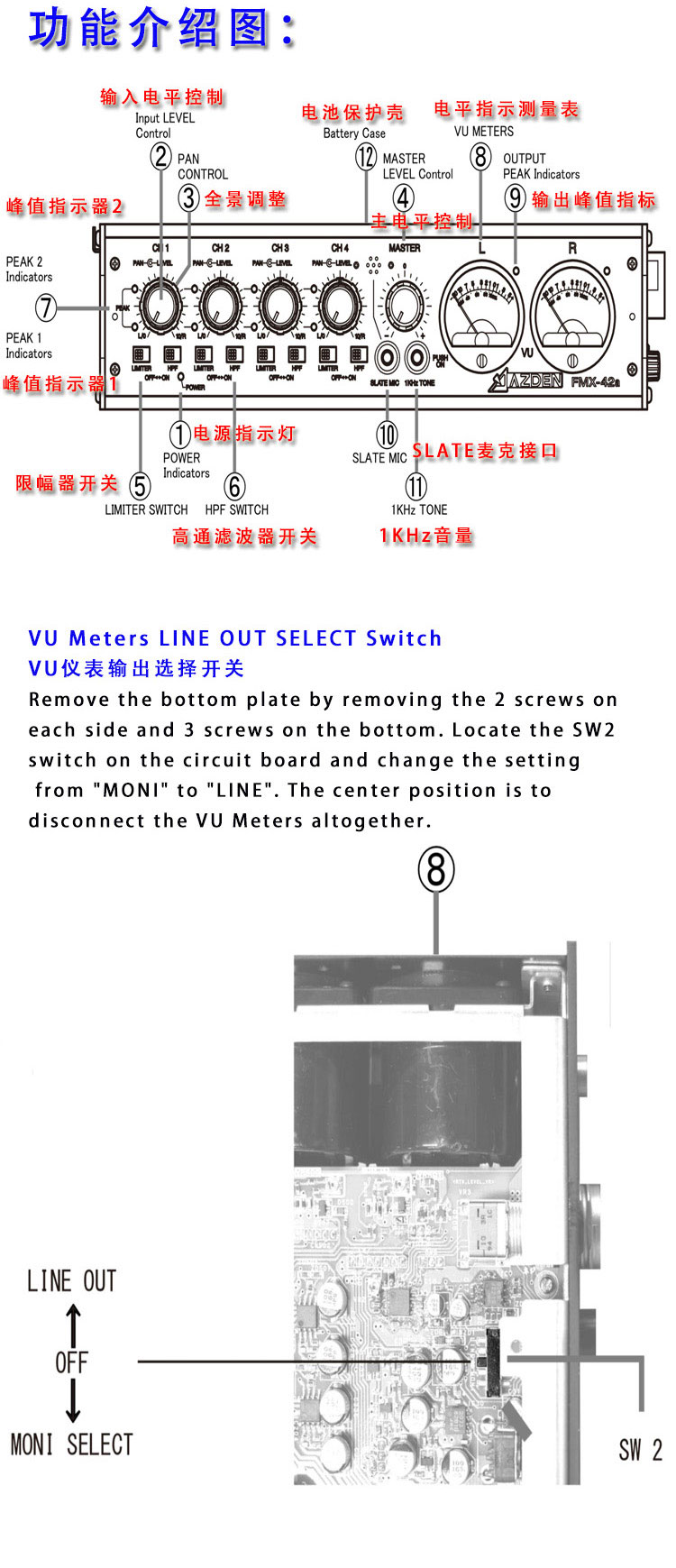

VU测量的连接可以选择与耳机监听输出联动,控制线路输出的部分在机身内部设有固定开关
每个输入和输出通道均设有话筒和线路开关
内蔵高音质的混音话筒、附带ON/OFF开关
内设有用于电平设定的1kHz标准音频调节功能、附有ON/OFF开关
配有VU测量照明功能,附有ON/OFF开关
可支持6节AA电池或外部电源的两种供电方式
电池电量不足的及时LED液晶显示
![12.jpg](/upload/P4d9e23c08a2e48a29a90620f6d510c93.jpg)

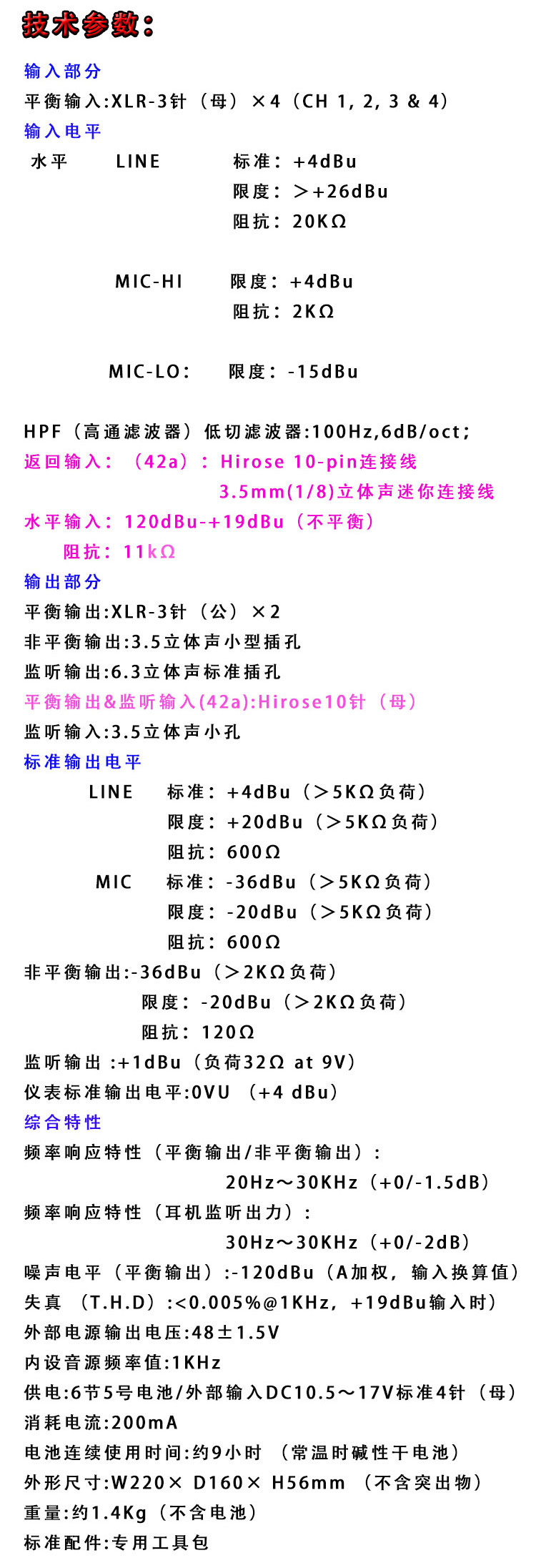

技术参数:
输入部分

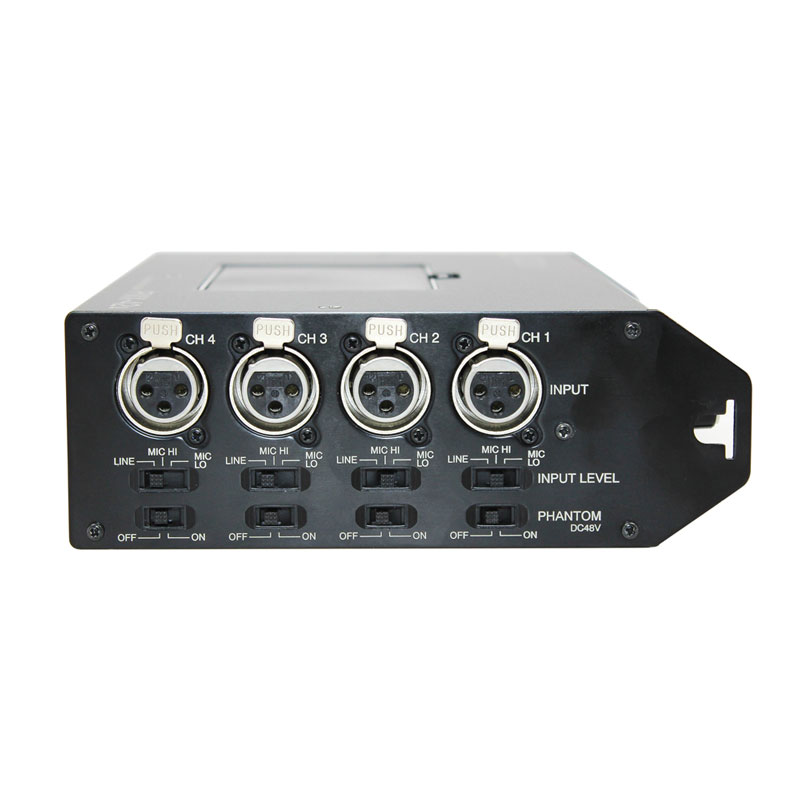

平衡输入:XLR-3针(母)×4(CH 1,CH 2,CH 3,CH 4)
输入电平
电缆输入:+4dBu(最大输入+26dBu以上)20KΩ
话筒1输入:-30 dBu(最大输入+4dBu以上)2KΩ
话筒2输入:-55dBu(最大输入-15dBu以上)2KΩ
低切滤波器:100Hz,6dB/oct
输出部分
平衡输出:XLR-3针(公)×2
非平衡输出:?3.5立体声小型插孔
监听输出:?6.3立体声标准插孔
平衡输出&监听输入:Hirose10针(母)
监听输入:?3.5立体声小孔
标准输出电平
平衡输出:+4dBu(负荷10KΩ以上)/-2dBu(负荷600Ω)
非平衡输出:- 36dBu(负荷10KΩ以上)
最大输出电平
平衡输出:+20dBu(负荷10KΩ)/+13dBu(负荷600Ω)
非平衡输出:- 20dBu(负荷10KΩ)
监听输出 :+1dBu(负荷32Ω,推荐负荷16~100Ω)
监听输入电平/阻抗:-20~+20dBu/11kΩ
综合特性
频率响应特性(平衡输出/非平衡输出):20~30000Hz(+0/-2dB)
频率响应特性(耳机监听出力):30~30000Hz(+0/-3dB)
噪声电平(平衡输出):-120dBu (A加权,输入换算值)
失真 (T.H.D):0.005%以下(1KHz,+19dBu输入时)
外部电源输出电压:48±4V
内设音源频率值:1KHz
供电:6节5号电池/外部输入DC10.5~17V标准4针(母)
消耗电流:200mA
电池连续使用时间:约9小时 (常温时碱性干电池)
外形尺寸:W220× D160× H56mm (不含突出物)
重量:约1.4Kg(不含电池)

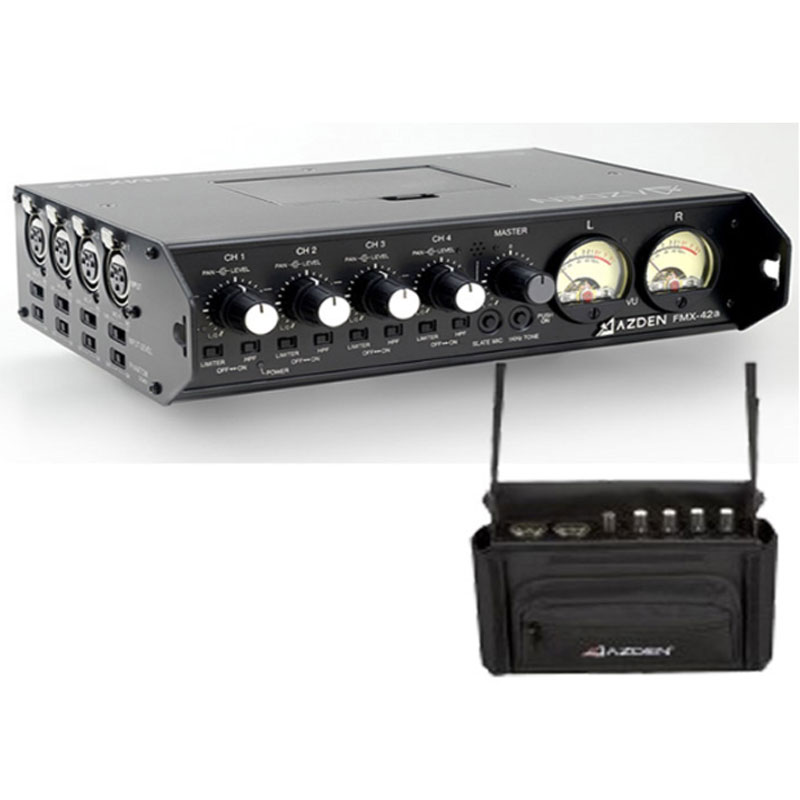

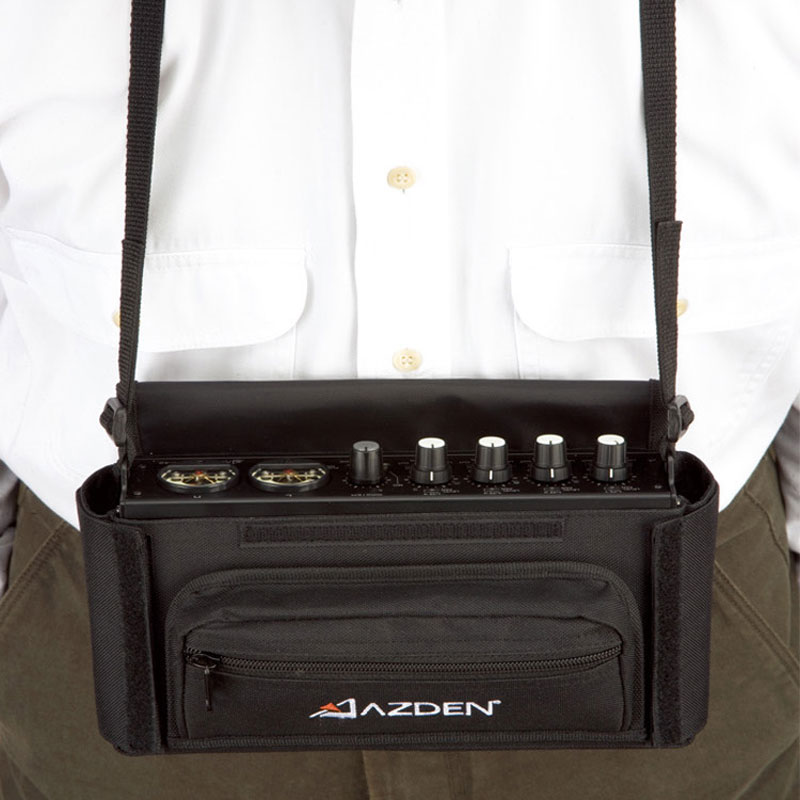

标准配件:专用工具包
