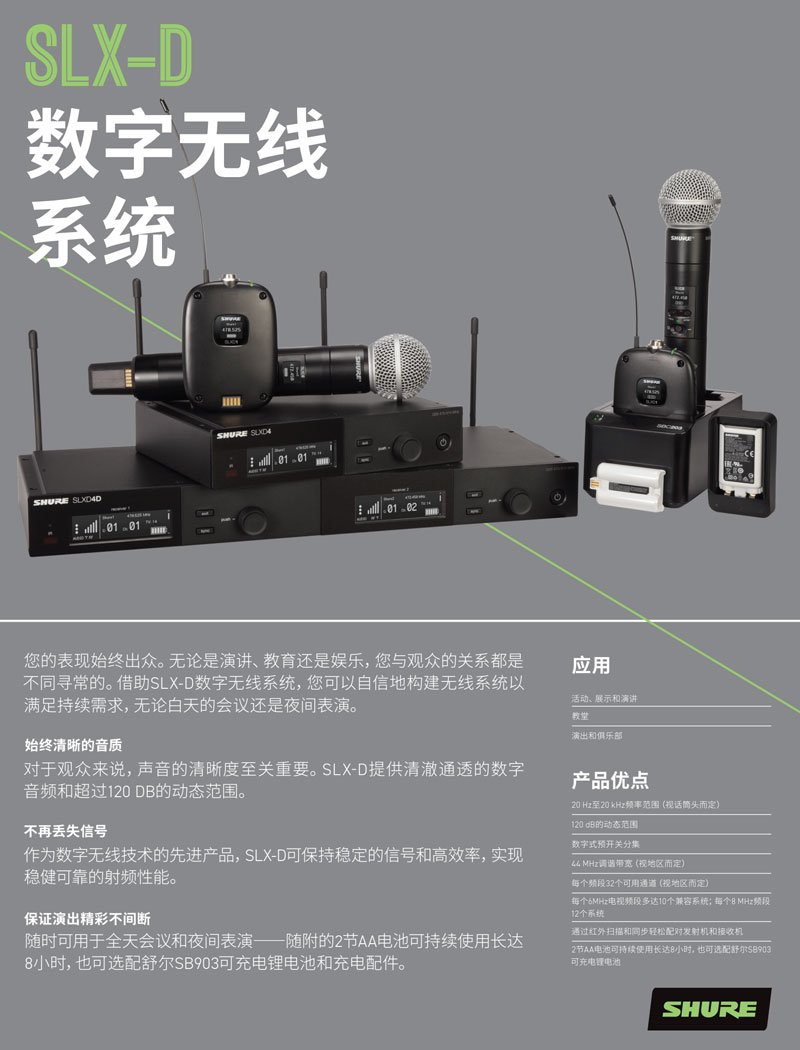

Shure 舒尔 SLX-D 数字无线话筒系统 舒尔SLXD系列 数字无线话筒和配套设备

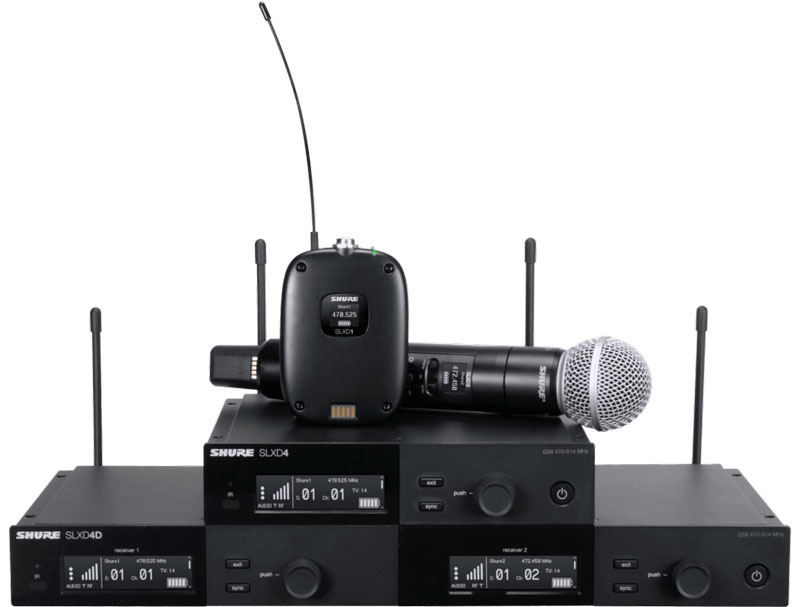

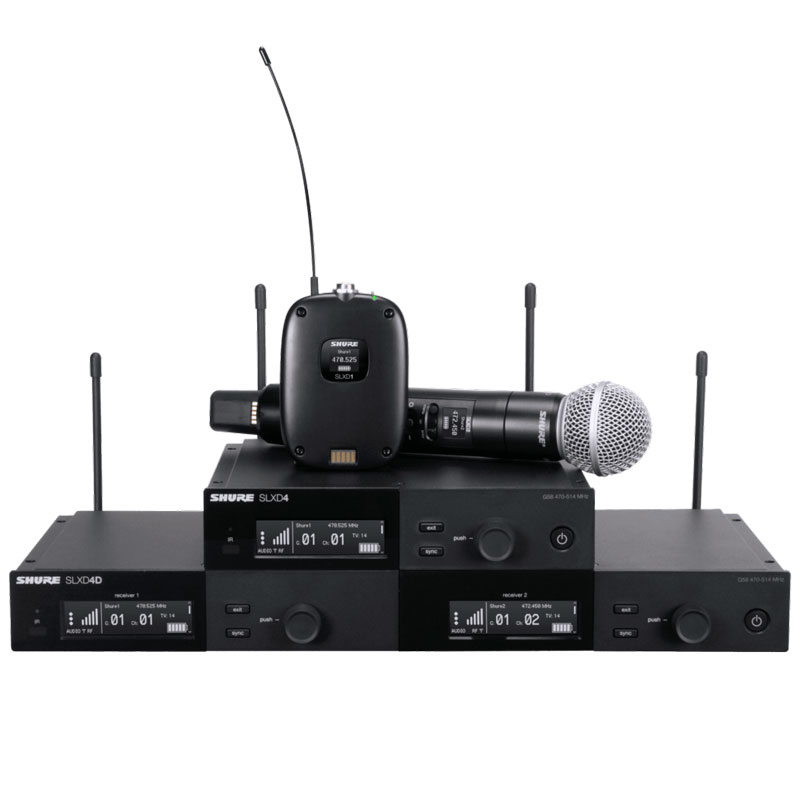

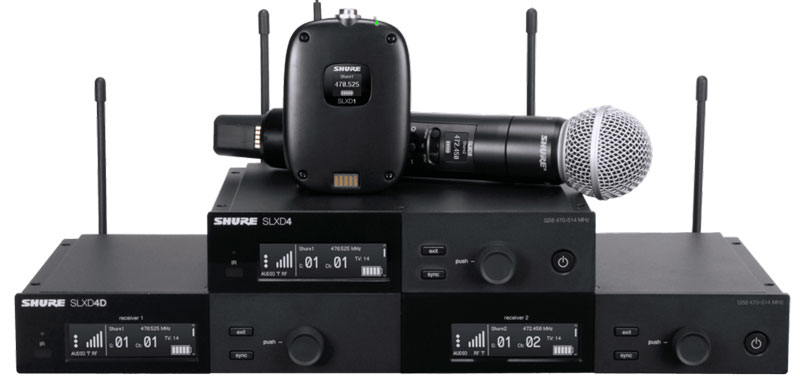

SLX-D数字无线系统
您的表现始终出众。无论是演讲、教育还是娱乐，您与观众的关系都是不同寻常的。借助SLX-D数字无线系统，您可以自信地构建无线系统以满足持续需求，无论白天的会议还是夜间表演。
始终清晰的音质
对于观众来说，声音的清晰度至关重要。 SLX-D提供清澈通透的数字音频和超过120 DB的动态范围。
不再丢失信号
作为数字无线技术的先进产品， SLX-D可保持稳定的信号和高效率，实现稳健可靠的射频性能。
保证演出精彩不间断
随时可用于全天会议和夜间表演----随附的2节AA电池可持续使用长达8小时，也可选配舒尔SB903可充电锂电池和充电配件。
应用
活动、展示和演讲
教堂
演出和俱乐部
产品优点
20 Hz至20 kHz频率范围（视话筒头而定）
120 dB的动态范围
数字式预开关分集
44 MHz调谐带宽（视地区而定）
每个频段32个可用通道（视地区而定）
每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统
通过红外扫描和同步轻松配对发射机和接收机
2节AA电池可持续使用长达8小时，也可选配舒尔SB903可充电锂电池

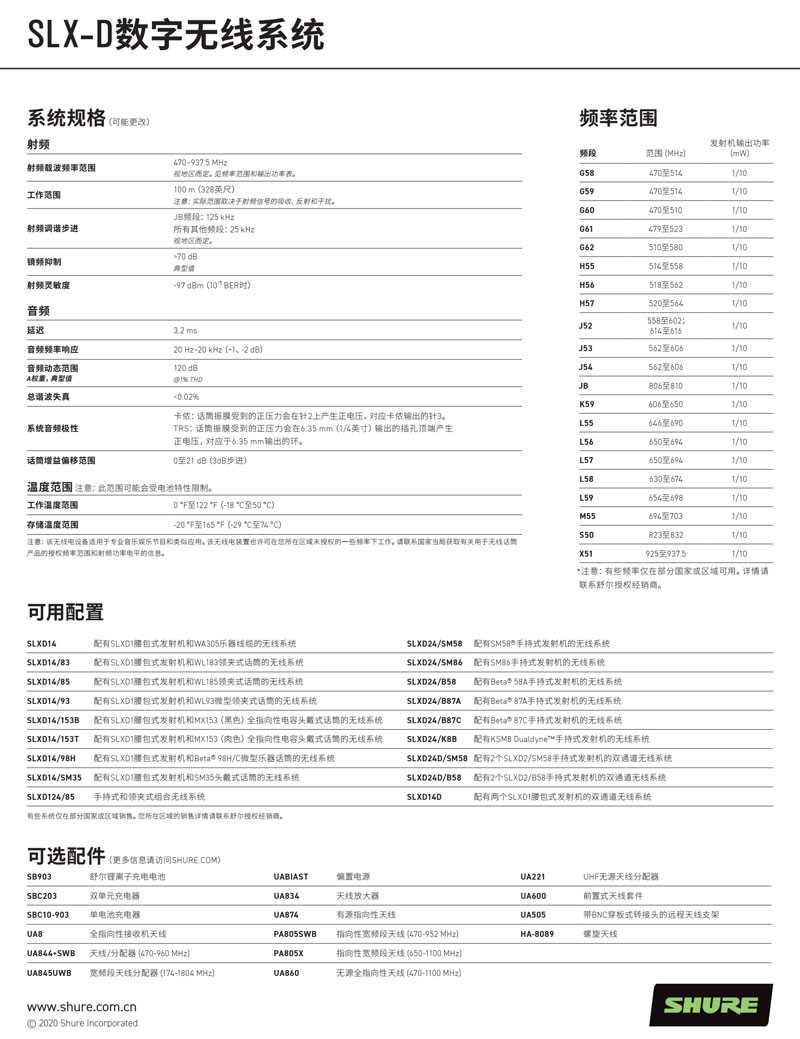

SLX-D数字无线系统
系统规格（可能更改）
射频
射频载波频率范围：470–937.5 MHz视地区而定。见频率范围和输出功率表。
工作范围：100 m（328英尺）注意：实际范围取决于射频信号的吸收、反射和干扰。
射频调谐步进
JB频段： 125 kHz
所有其他频段： 25 kHz视地区而定。
镜频抑制：>70 dB
典型值
射频灵敏度：-97 dBm（10-5 BER时）
音频
延迟：3.2 ms
音频频率响应：20 Hz–20 kHz（+1、 -2 dB）
音频动态范围：120 dB
A权重，典型值：@1% THD
总谐波失真：<0.02%
系统音频极性：
卡侬：话筒振膜受到的正压力会在针2上产生正电压，对应卡侬输出的针3。
TRS：话筒振膜受到的正压力会在6.35 mm（1/4英寸）输出的插孔顶端产生正电压，对应于6.35 mm输出的环。
话筒增益偏移范围 0至21 dB（3dB步进）
温度范围：注意：此范围可能会受电池特性限制。
工作温度范围：0 °F至122 °F（-18 °C至50 °C）
存储温度范围：-20 °F至165 °F（-29 °C至74 °C）
注意：该无线电设备适用于专业音乐娱乐节目和类似应用。该无线电装置也许可在您所在区域未授权的一些频率下工作。请联系国家当局获取有关用于无线话筒
产品的授权频率范围和射频功率电平的信息。
频率范围
频段 范围 (MHz)
发射机输出功率(mW)
G58 470至514 1/10
G59 470至514 1/10
G60 470至510 1/10
G61 479至523 1/10
G62 510至580 1/10
H55 514至558 1/10
H56 518至562 1/10
H57 520至564 1/10
J52 558至602；
614至616 1/10
J53 562至606 1/10
J54 562至606 1/10
JB 806至810 1/10
K59 606至650 1/10
L55 646至690 1/10
L56 650至694 1/10
L57 650至694 1/10
L58 630至674 1/10
L59 654至698 1/10
M55 694至703 1/10
S50 823至832 1/10
X51 925至937.5 1/10
*注意：有些频率仅在部分国家或区域可用。详情请联系舒尔授权经销商。
可用配置
SLXD14 配有SLXD1腰包式发射机和WA305乐器线缆的无线系统
SLXD24/SM58 配有SM58?手持式发射机的无线系统
SLXD14/83 配有SLXD1腰包式发射机和WL183领夹式话筒的无线系统 SLXD24/SM86 配有SM86手持式发射机的无线系统
SLXD14/85 配有SLXD1腰包式发射机和WL185领夹式话筒的无线系统 SLXD24/B58 配有Beta? 58A手持式发射机的无线系统
SLXD14/93 配有SLXD1腰包式发射机和WL93微型领夹式话筒的无线系统 SLXD24/B87A 配有Beta? 87A手持式发射机的无线系统
SLXD14/153B 配有SLXD1腰包式发射机和MX153（黑色）全指向性电容头戴式话筒的无线系统
SLXD24/B87C 配有Beta? 87C手持式发射机的无线系统
SLXD14/153T 配有SLXD1腰包式发射机和MX153（肉色）全指向性电容头戴式话筒的无线系统
SLXD24/K8B 配有KSM8 Dualdyne?手持式发射机的无线系统
SLXD14/98H 配有SLXD1腰包式发射机和Beta? 98H/C微型乐器话筒的无线系统 SLXD24D/SM58 配有2个SLXD2/SM58手持式发射机的双通道无线系统
SLXD14/SM35 配有SLXD1腰包式发射机和SM35头戴式话筒的无线系统 SLXD24D/B58 配有2个SLXD2/B58手持式发射机的双通道无线系统
SLXD124/85 手持式和领夹式组合无线系统
SLXD14D 配有两个SLXD1腰包式发射机的双通道无线系统
有些系统仅在部分国家或区域销售。您所在区域的销售详情请联系舒尔授权经销商
可选配件（更多信息请访问SHURE.COM）
SB903 舒尔锂离子充电电池
UABIAST 偏置电源
UA221 UHF无源天线分配器
SBC203 双单元充电器
UA834 天线放大器
UA600 前置式天线套件
SBC10-903 单电池充电器
UA874 有源指向性天线
UA505 带BNC穿板式转接头的远程天线支架
UA8 全指向性接收机天线
PA805SWB 指向性宽频段天线 (470-952 MHz)
HA-8089 螺旋天线
UA844+SWB 天线/分配器 (470-960 MHz)
PA805X 指向性宽频段天线 (650-1100 MHz)
UA845UWB 宽频段天线分配器 (174-1804 MHz)
UA860 无源全指向性天线 (470-1100 MHz)

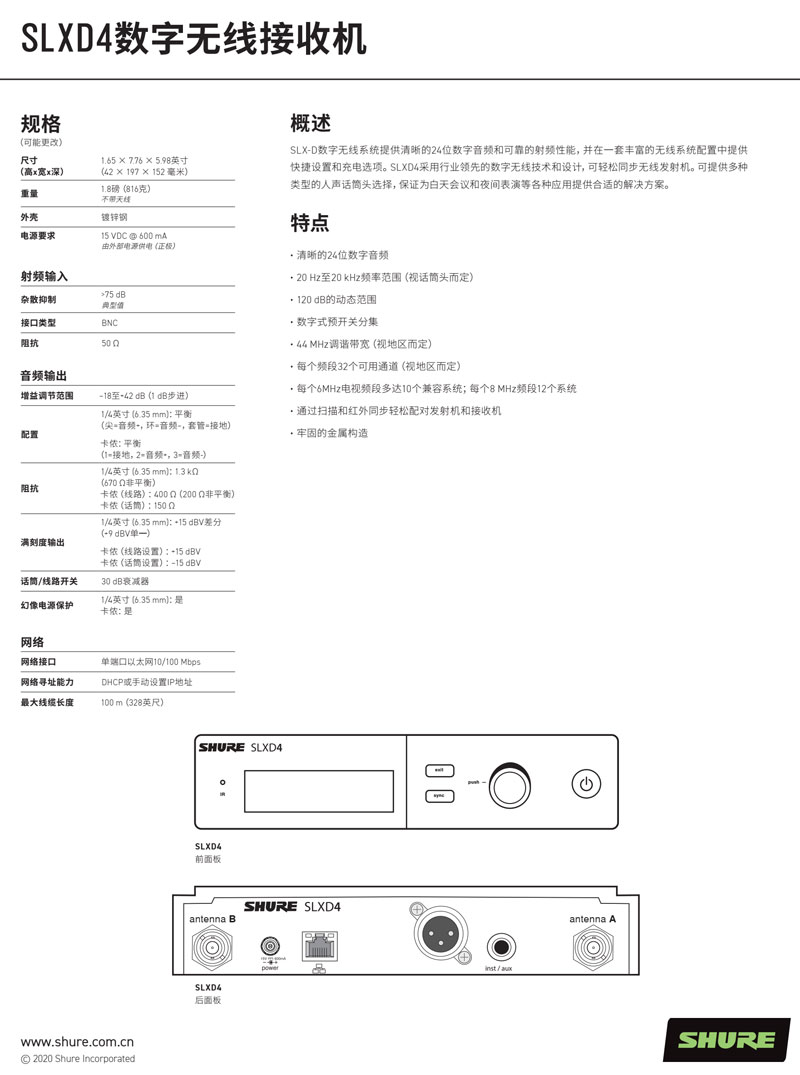

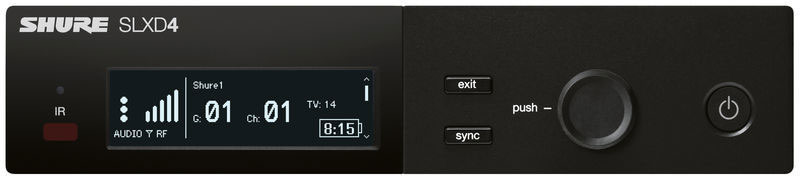

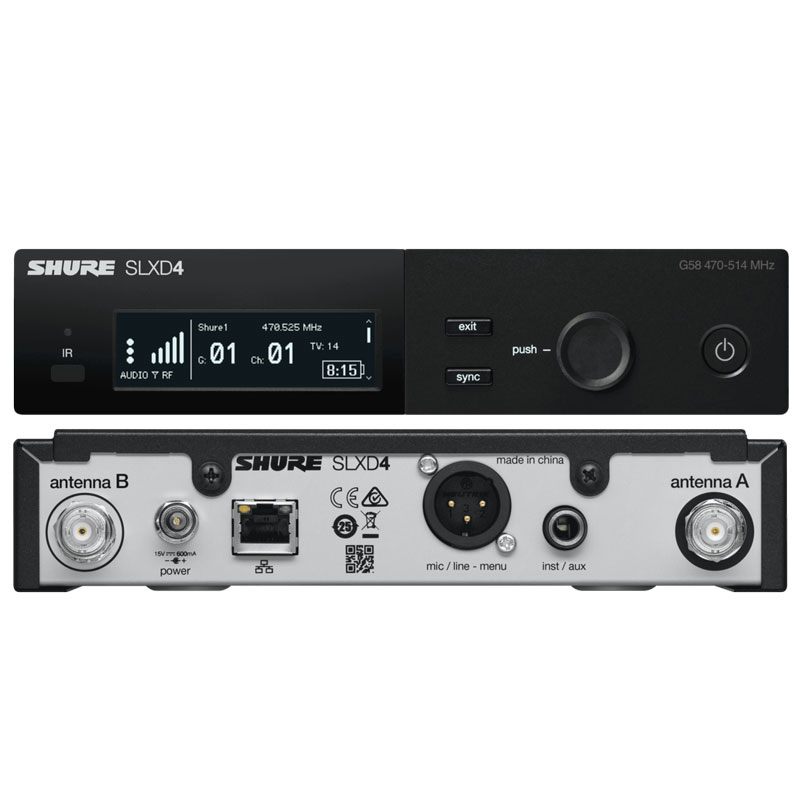

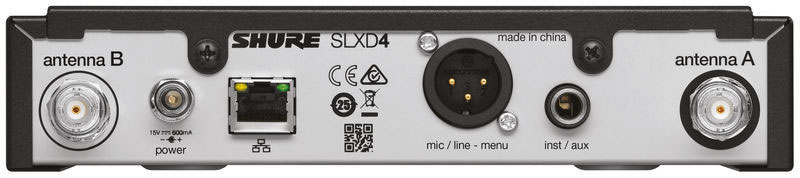

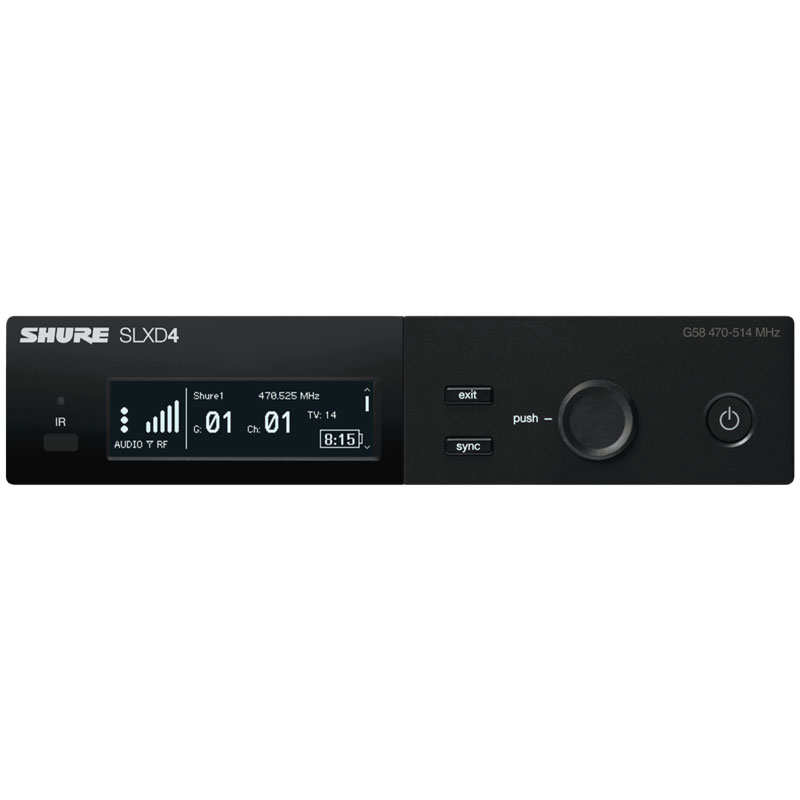

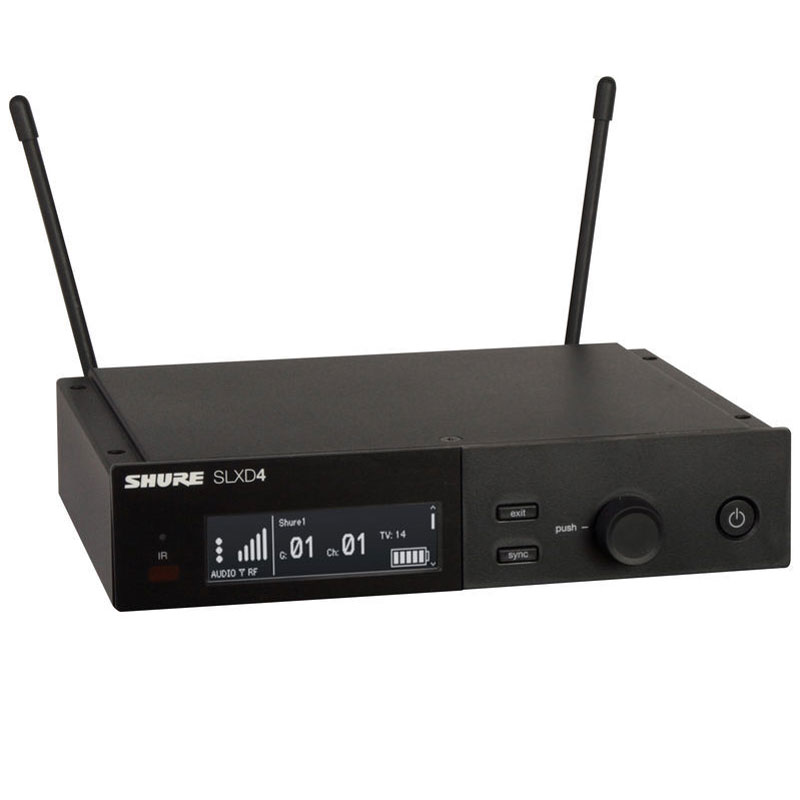

SLXD4数字无线接收机
概述
SLX-D数字无线系统提供清晰的24位数字音频和可靠的射频性能，并在一套丰富的无线系统配置中提供快捷设置和充电选项。 SLXD4采用行业领先的数字无线技术和设计，可轻松同步无线发射机。可提供多种类型的人声话筒头选择，保证为白天会议和夜间表演等各种应用提供合适的解决方案。
特点
清晰的24位数字音频
20 Hz至20 kHz频率范围（视话筒头而定）
120 dB的动态范围
数字式预开关分集
44 MHz调谐带宽（视地区而定）
每个频段32个可用通道（视地区而定）
每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统
通过扫描和红外同步轻松配对发射机和接收机
牢固的金属构造
规格（可能更改）
尺寸（高x宽x深）：1.65 × 7.76 × 5.98英寸（42 × 197 × 152 毫米）
重量： 1.8磅（816克）不带天线
外壳：镀锌钢
电源要求：15 VDC @ 600 mA由外部电源供电（正极）
射频输入
杂散抑制：>75 dB典型值
接口类型：BNC
阻抗：50 Ω
音频输出
增益调节范围：–18至+42 dB（1 dB步进）
配置：1/4英寸 (6.35 mm)：平衡（尖=音频+，环=音频–，套管=接地）
卡侬：平衡（1=接地， 2=音频+， 3=音频-）
阻抗：1/4英寸 (6.35 mm)： 1.3 kΩ（670 Ω非平衡）
卡侬（线路）： 400 Ω（200 Ω非平衡）
卡侬（话筒）： 150 Ω
满刻度输出
1/4英寸 (6.35 mm)： +15 dBV差分（+9 dBV单一）
卡侬（线路设置）： +15 dBV
卡侬（话筒设置）： –15 dBV
话筒/线路开关：30 dB衰减器
幻像电源保护：1/4英寸 (6.35 mm)：是
卡侬：是
网络
网络接口：单端口以太网10/100 Mbps
网络寻址能力：DHCP或手动设置IP地址
最大线缆长度：100 m（328英尺）

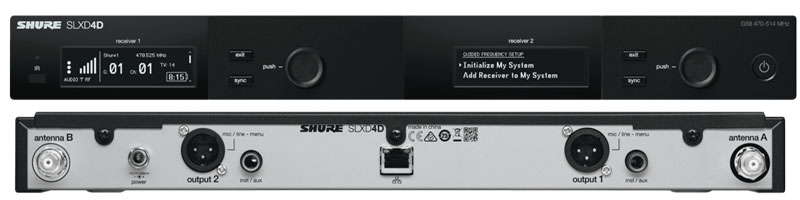

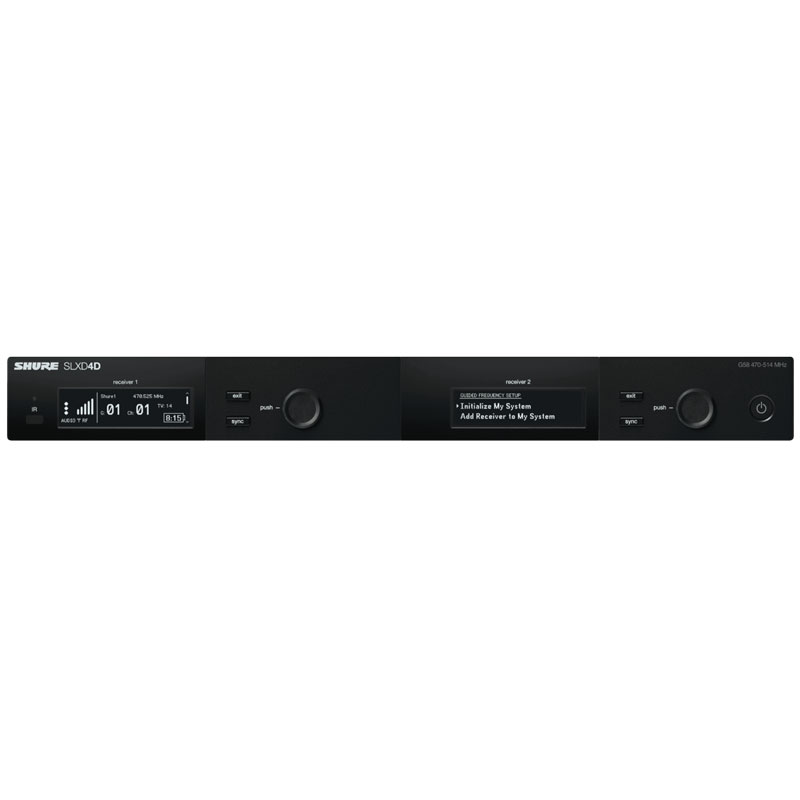

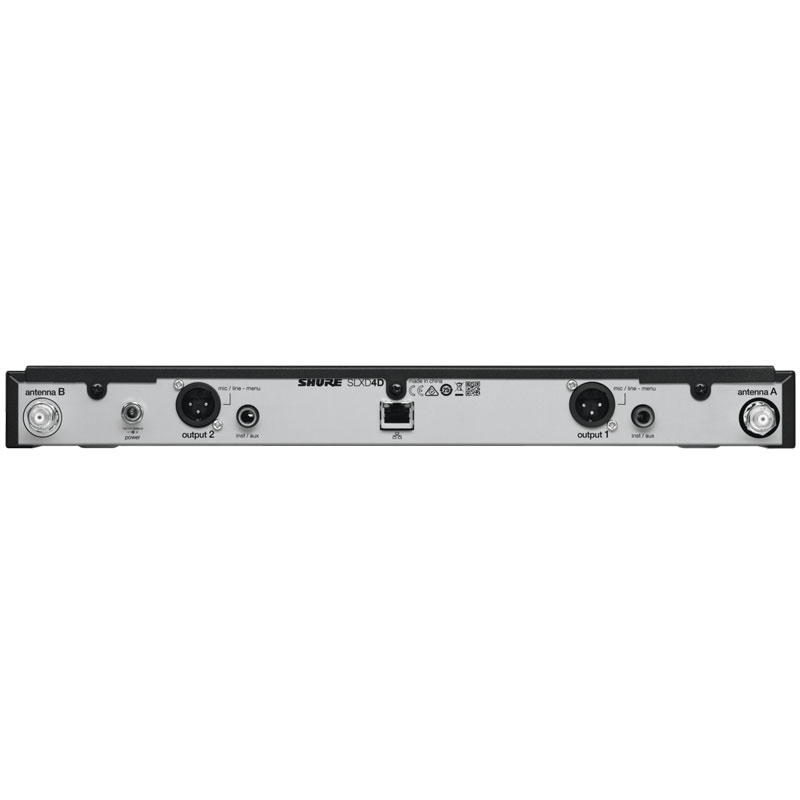

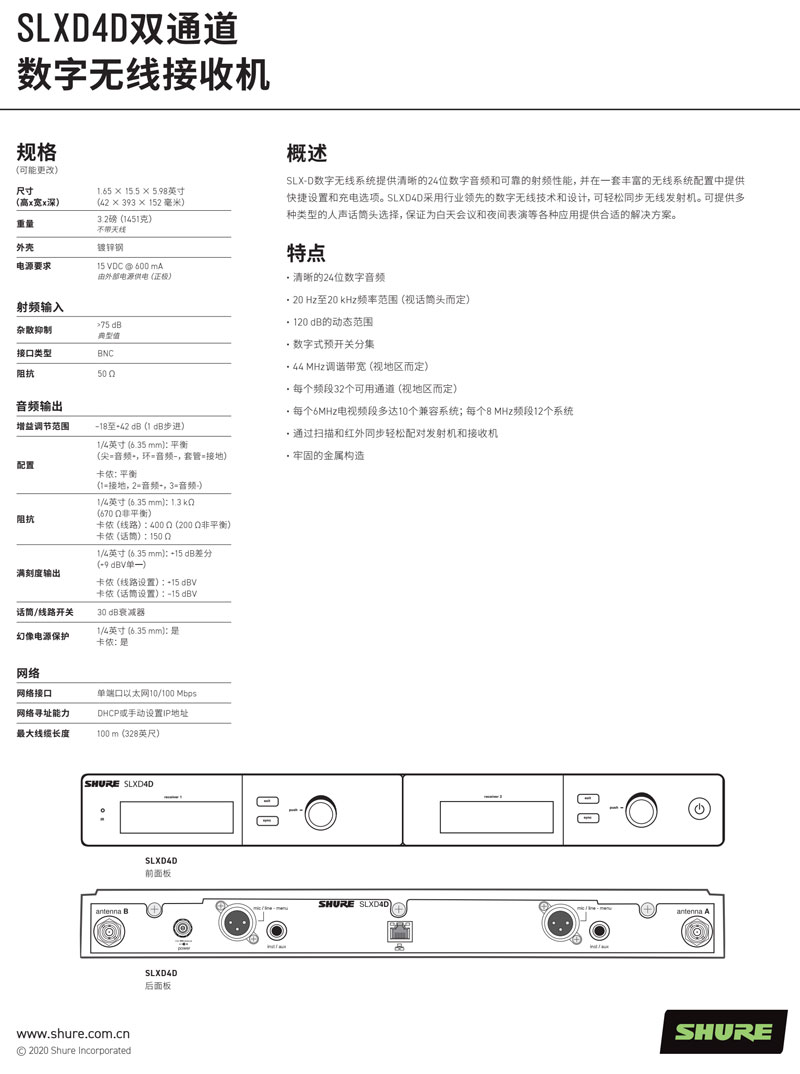

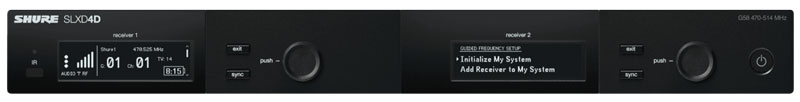

SLXD4D双通道数字无线接收机
概述
SLX-D数字无线系统提供清晰的24位数字音频和可靠的射频性能，并在一套丰富的无线系统配置中提供快捷设置和充电选项。 SLXD4D采用行业领先的数字无线技术和设计，可轻松同步无线发射机。可提供多种类型的人声话筒头选择，保证为白天会议和夜间表演等各种应用提供合适的解决方案。
特点
清晰的24位数字音频
20 Hz至20 kHz频率范围（视话筒头而定）
120 dB的动态范围
数字式预开关分集
44 MHz调谐带宽（视地区而定）
每个频段32个可用通道（视地区而定）
每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统
通过扫描和红外同步轻松配对发射机和接收机
牢固的金属构造
规格（可能更改）
尺寸:（高x宽x深）1.65 × 15.5 × 5.98英寸（42 × 393 × 152 毫米）
重量：3.2磅（1451克）不带天线
外壳：镀锌钢
电源要求：15 VDC @ 600 mA 由外部电源供电（正极）
射频输入
杂散抑制：>75 dB 典型值
接口类型：BNC
阻抗：50 Ω
音频输出
增益调节范围：–18至+42 dB（1 dB步进）
配置：1/4英寸 (6.35 mm)：平衡（尖=音频+，环=音频–，套管=接地）卡侬：平衡（1=接地， 2=音频+， 3=音频-）
阻抗：1/4英寸 (6.35 mm)： 1.3 kΩ（670 Ω非平衡）
卡侬（线路）： 400 Ω（200 Ω非平衡）
卡侬（话筒）： 150 Ω
满刻度输出：1/4英寸 (6.35 mm)： +15 dB差分（+9 dBV单一）
卡侬（线路设置）： +15 dBV
卡侬（话筒设置）： –15 dBV
话筒/线路开关：30 dB衰减器
幻像电源保护：1/4英寸 (6.35 mm)：是
卡侬：是
网络
网络接口：单端口以太网10/100 Mbps
网络寻址能力：DHCP或手动设置IP地址
最大线缆长度：100 m（328英尺）

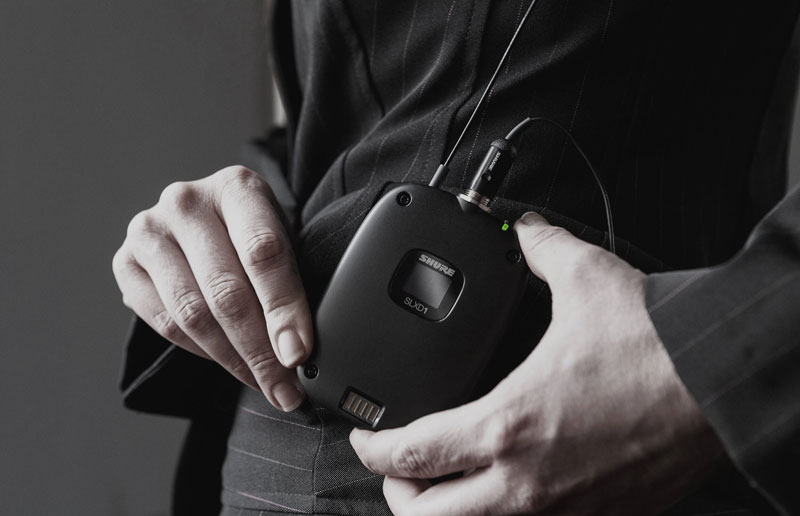

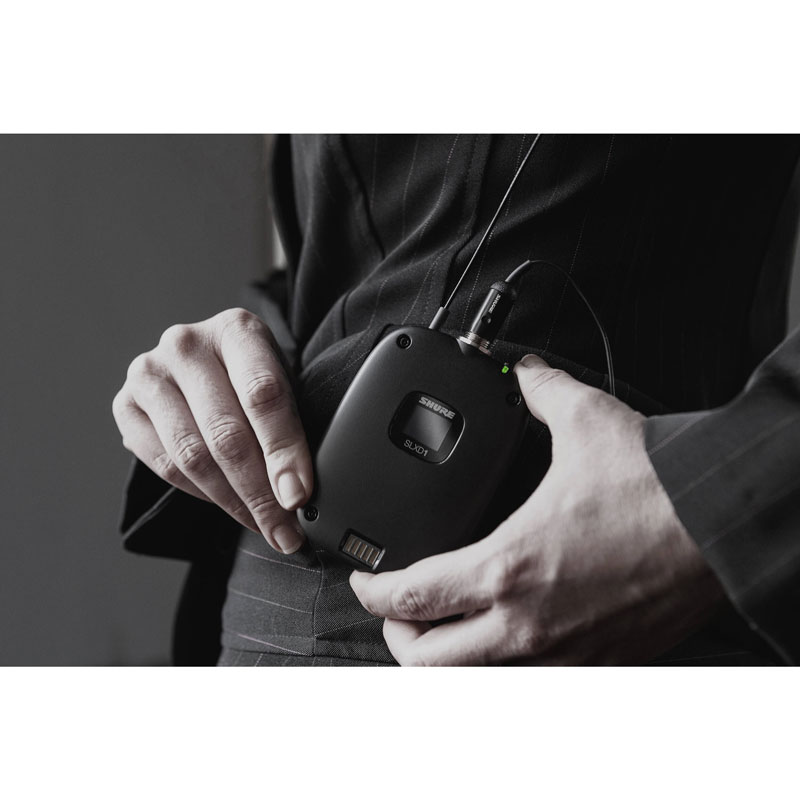

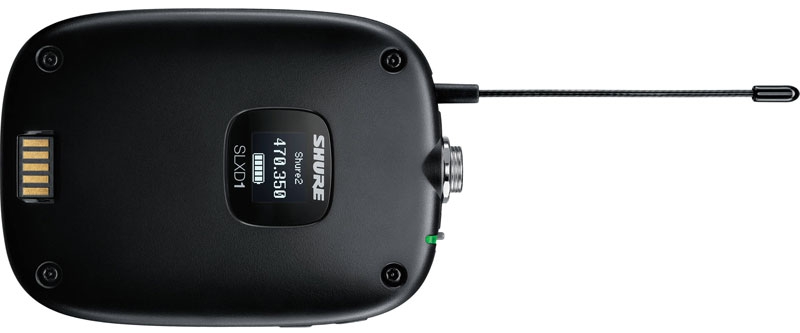

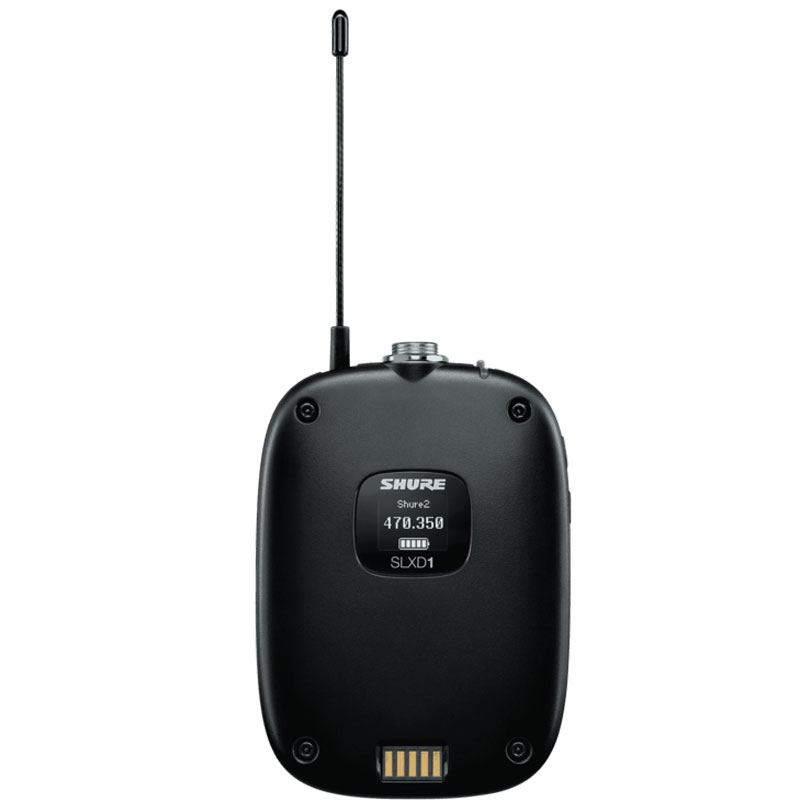

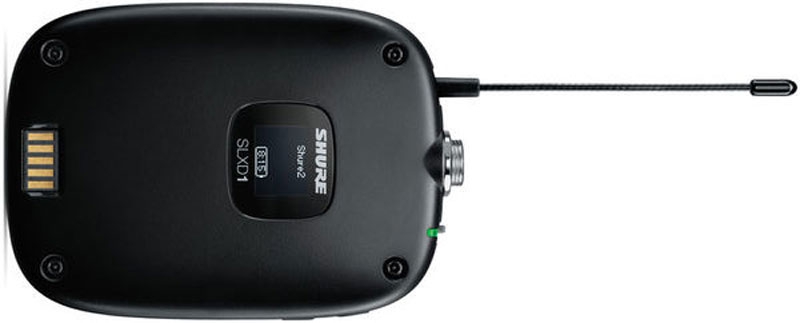

SLXD1数字无线腰包式发射机
概述
SLX-D数字无线系统提供清晰的24位数字音频和可靠的射频性能，并在一套丰富的无线系统配置中提供快捷设置和充电选项。 SLXD1采用行业领先的数字无线技术和设计，可轻松与无线接收机同步。 TQG音频接口可保证为白天会议和夜间表演等各种应用提供合适的解决方案。
特点
清晰的24位数字音频
20 Hz至20 kHz频率范围（视话筒头而定）
120 dB的动态范围
数字式预开关分集
44 MHz调谐带宽（视地区而定）
每个频段32个可用通道（视地区而定）
每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统
通过扫描和红外同步轻松配对发射机和接收机
2节AA电池可持续使用长达8小时，也可选配舒尔SB903可充电锂电池
TQG接口适用于各种话筒选项
符合人体工程学、牢固的塑料结构
规格（可能更改）
电池类型 可充电锂离子电池或1.5 V AA电池
尺寸（高x宽x深）：3.86 × 2.68 × 1.0英寸（98 × 68 × 25.5 毫米）
重量：3.1盎司（89克）
外壳：PC/ABS
音频输入
接口：4针微型公接头 (TA4M)
配置：非平衡
阻抗：1 MΩ
最大输入电平：8.2 dBV（2.57 Vrms、 7.27 Vpp）
前置放大器等效输入噪声 (EIN)：–118 dBV
射频输出
天线类型：1/4 Wave
占用带宽：<200 kHz
调制类型 舒尔数字技术：电源 1 mW/10 mW
视地区而定。
见频率范围和输出功率表。
话筒选项
WL183：全指向性电容领夹式话筒
WL185：心形指向性电容领夹式话筒
WL93：全指向性微型电容话筒
MX153T：Microflex?头戴式话筒，肉色
MX153B：Microflex?头戴式话筒，黑色
SM35：心形指向性电容头戴式话筒
WB98H/C：Beta? 98H/C电容乐器话筒
WA305：1/4英寸乐器线缆

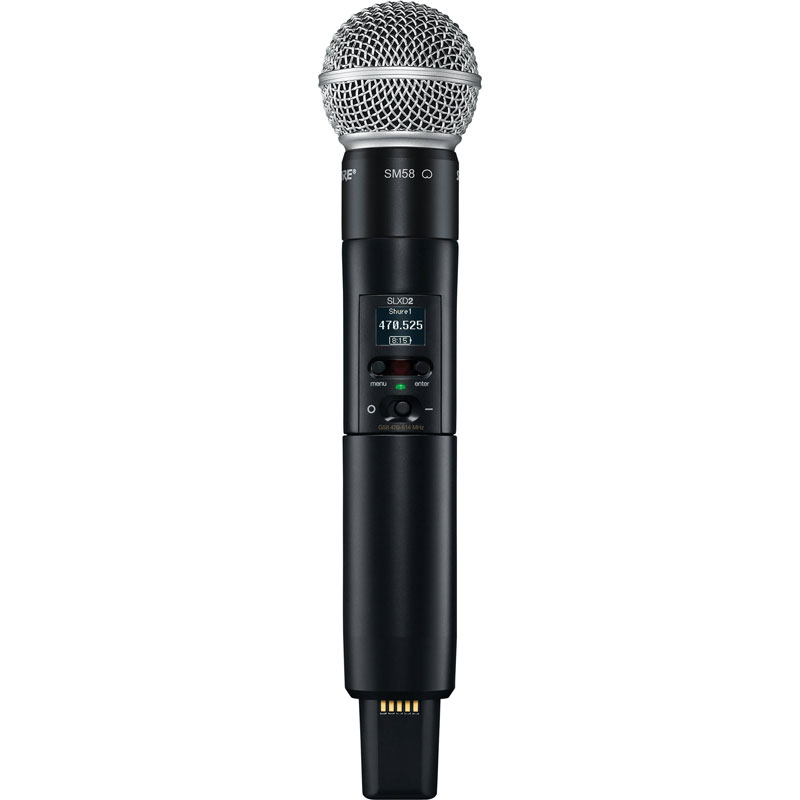

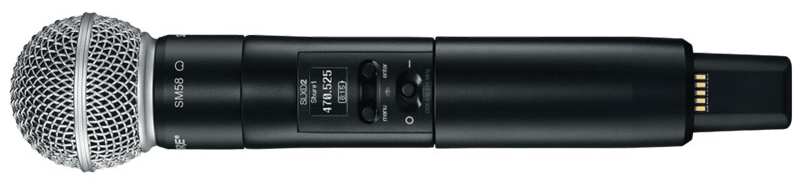

SLXD2数字无线手持式发射机
概述
SLX-D数字无线系统提供清晰的24位数字音频和可靠的射频性能，并在一套丰富的无线系统配置中提供快捷设置和充电选项。 SLXD2采用行业领先的数字无线技术和设计，可轻松同步无线接收机。可提供多种类型的人声话筒头选择，保证为白天会议和夜间表演等各种应用提供合适的解决方案。
特点
清晰的24位数字音频
20 Hz至20 kHz频率范围（视话筒头而定）
120 dB的动态范围
数字式预开关分集
44 MHz调谐带宽（视地区而定）
每个频段32个可用通道（视地区而定）
每个6MHz电视频段多达10个兼容系统；每个8 MHz频段12个系统
通过扫描和红外同步轻松配对发射机和接收机
2节AA电池可持续使用长达8小时，也可选配舒尔SB903可充电锂电池
可更换话筒头
牢固的金属构造
规格（可能更改）
电池类型 可充电锂离子电池或1.5 V AA电池
尺寸：（直径 × 长）1.46 × 6.93英寸（37.1 × 176 毫米）
重量：5.2盎司（147克）
外壳：铝
音频输入
配置：非平衡
最大输入电平：8.2 dBV（2.57 Vrms、 7.27 Vpp）注意：依话筒类型而定
射频输出
天线类型：集成式螺旋天线
占用带宽：<200 kHz
调制类型：舒尔数字技术
电源：1 mW/10 mW 视地区而定。
见频率范围和输出功率表。
话筒选项
SM58行业标准心形指向性动圈人声话筒
Beta87A 超心形指向性电容人声话筒
Beta87C 心形指向性电容人声话筒
SM86 心形指向性电容人声话筒
KSM8 双振膜动圈人声话筒

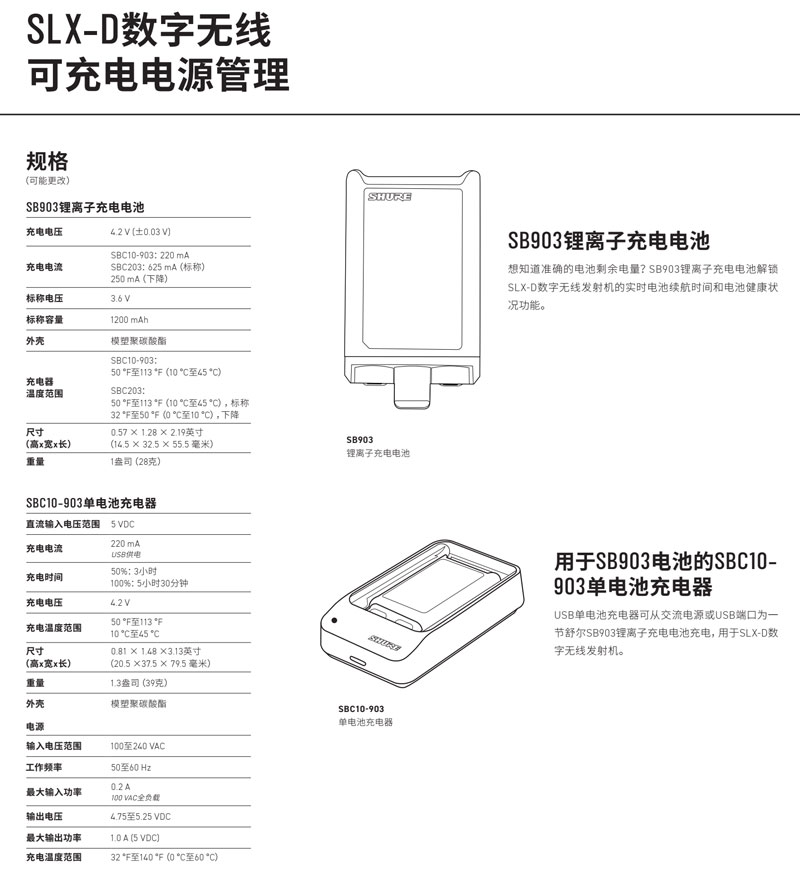

SLX-D数字无线可充电电源管理

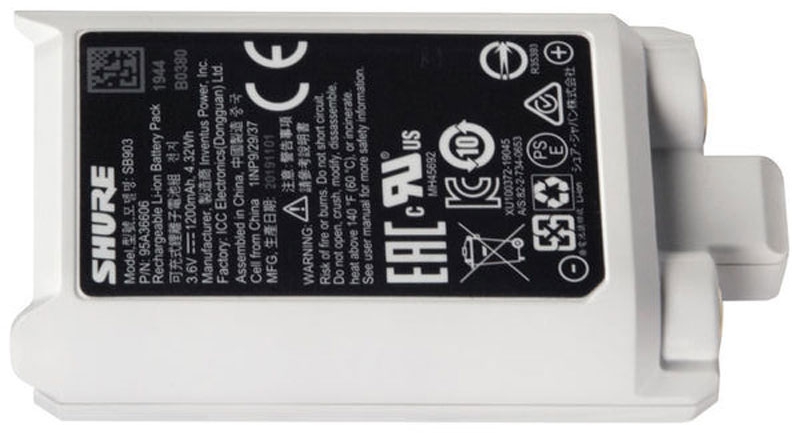

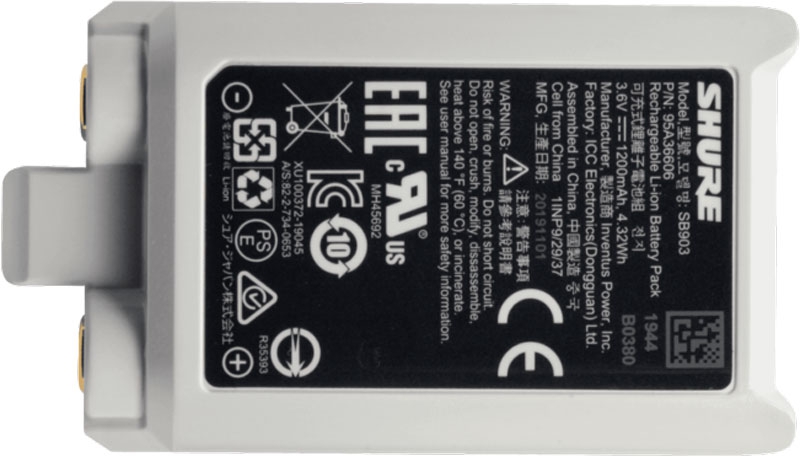

SB903锂离子充电电池
想知道准确的电池剩余电量？ SB903锂离子充电电池解锁SLX-D数字无线发射机的实时电池续航时间和电池健康状况功能。
用于SB903电池的SBC10-903单电池充电器USB单电池充电器可从交流电源或USB端口为一节舒尔SB903锂离子充电电池充电，用于SLX-D数字无线发射机。
规格（可能更改）
SB903锂离子充电电池
充电电压：4.2 V (±0.03 V)
充电电流
SBC10-903： 220 mA
SBC203： 625 mA（标称）
250 mA（下降）
标称电压：3.6 V
标称容量：1200 mAh
外壳：模塑聚碳酸酯
充电器
温度范围
SBC10-903：50 °F至113 °F（10 °C至45 °C）
SBC203：50 °F至113 °F（10 °C至45 °C），标称 32 °F至50 °F（0 °C至10 °C），下降
尺寸：（高x宽x长）0.57 × 1.28 × 2.19英寸（14.5 × 32.5 × 55.5 毫米）
重量：1盎司（28克）

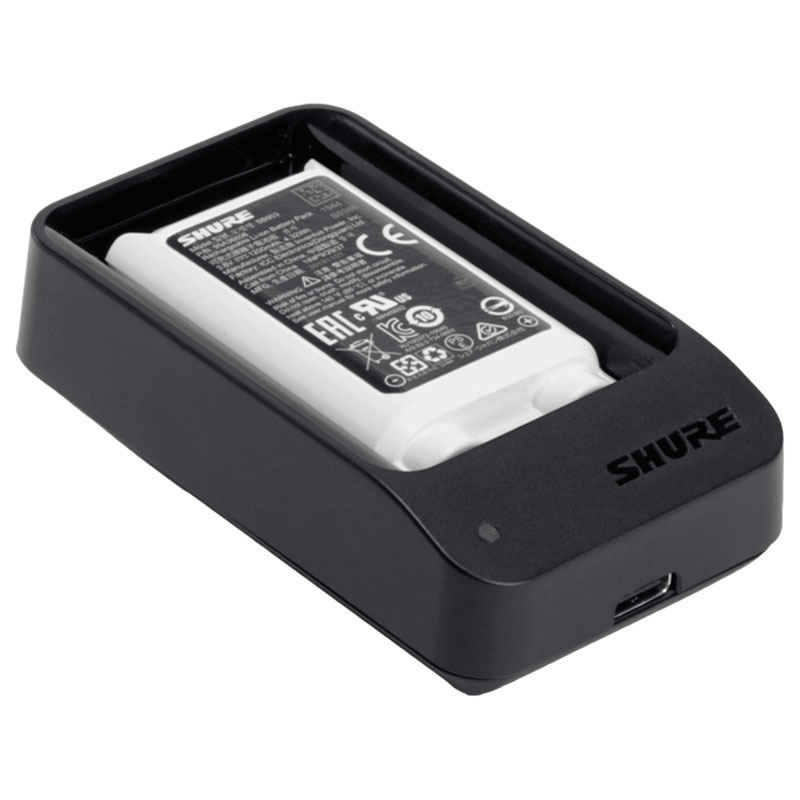

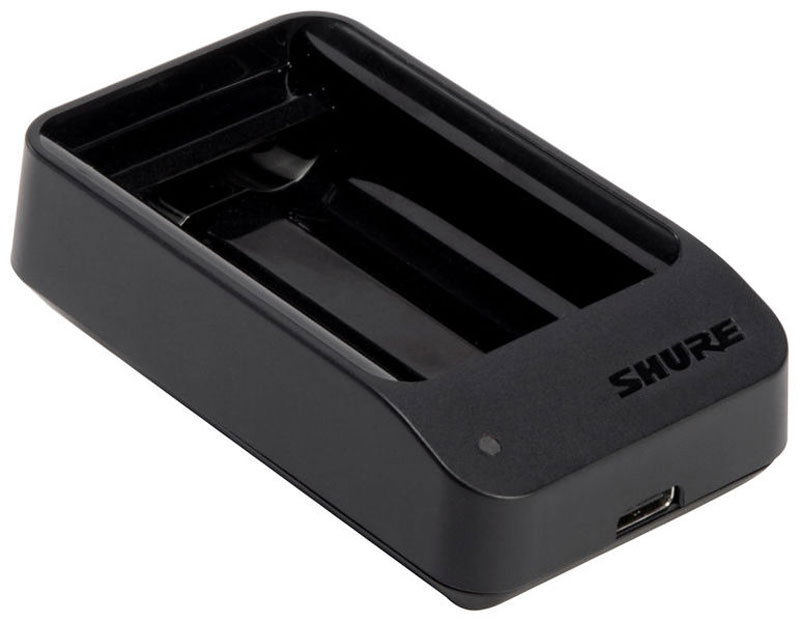

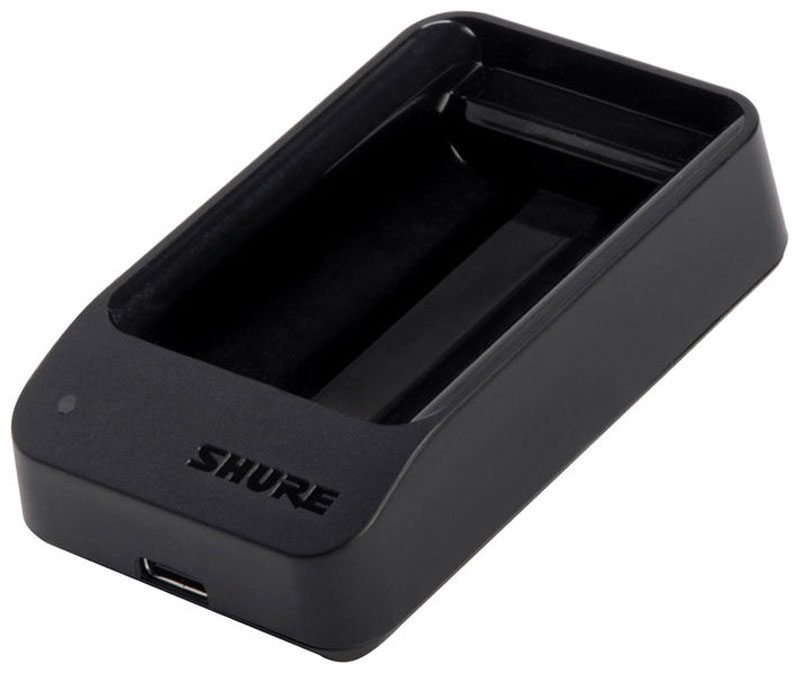

用于SB903电池的SBC10-903单电池充电器
USB单电池充电器可从交流电源或USB端口为一节舒尔SB903锂离子充电电池充电，用于SLX-D数字无线发射机
SBC10-903单电池充电器
直流输入电压范围：5 VDC
充电电流：220 mA USB供电
充电时间|：50%： 3小时
100%： 5小时30分钟
充电电压：4.2 V
充电温度范围：50 °F至113 °F 10 °C至45 °C
尺寸：（高x宽x长）0.81 × 1.48 × 3.13英寸 （20.5 × 37.5 × 79.5 毫米）
重量：1.3盎司（39克）
外壳：模塑聚碳酸酯
电源
输入电压范围：100至240 VAC
工作频率：50至60 Hz
最大输入功率：0.2 A 100 VAC全负载
输出电压：4.75至5.25 VDC
最大输出功率：1.0 A (5 VDC)
充电温度范围：32 °F至140 °F（0 °C至60 °C）

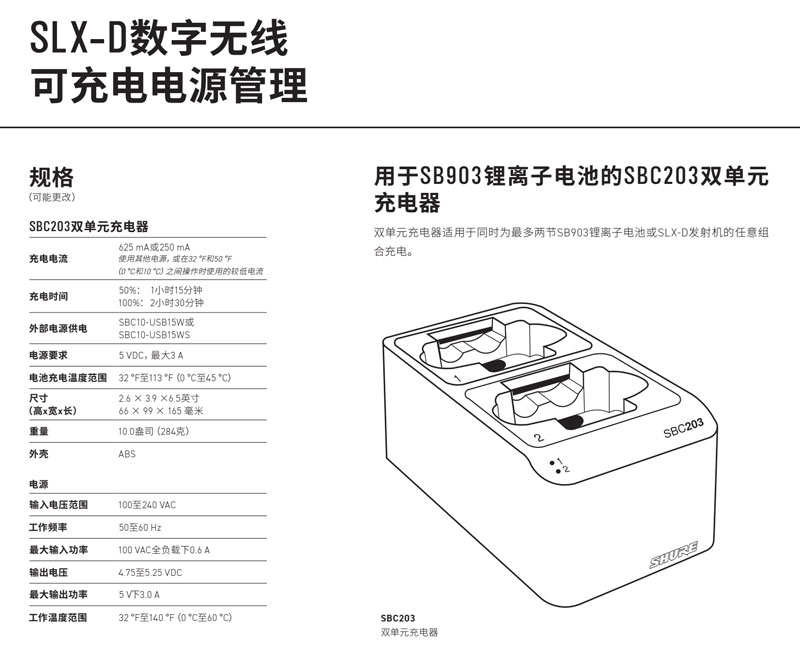

SLX-D数字无线可充电电源管理

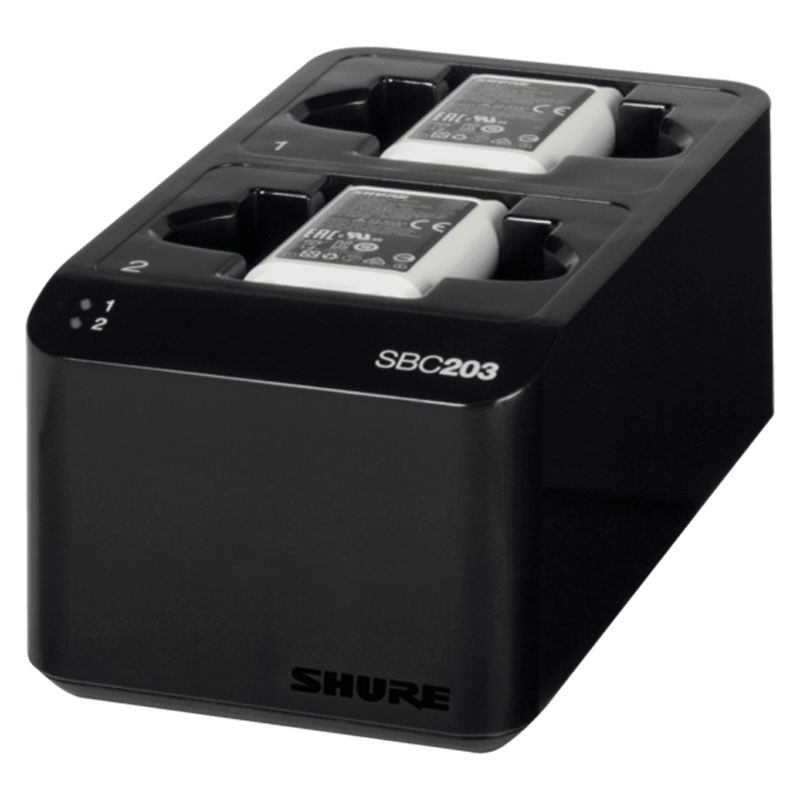

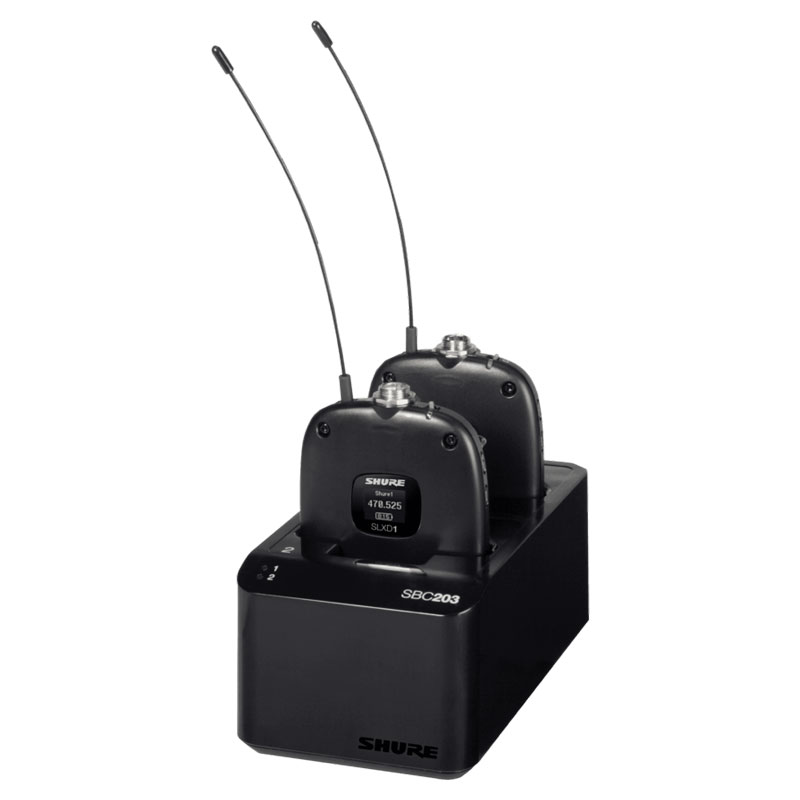

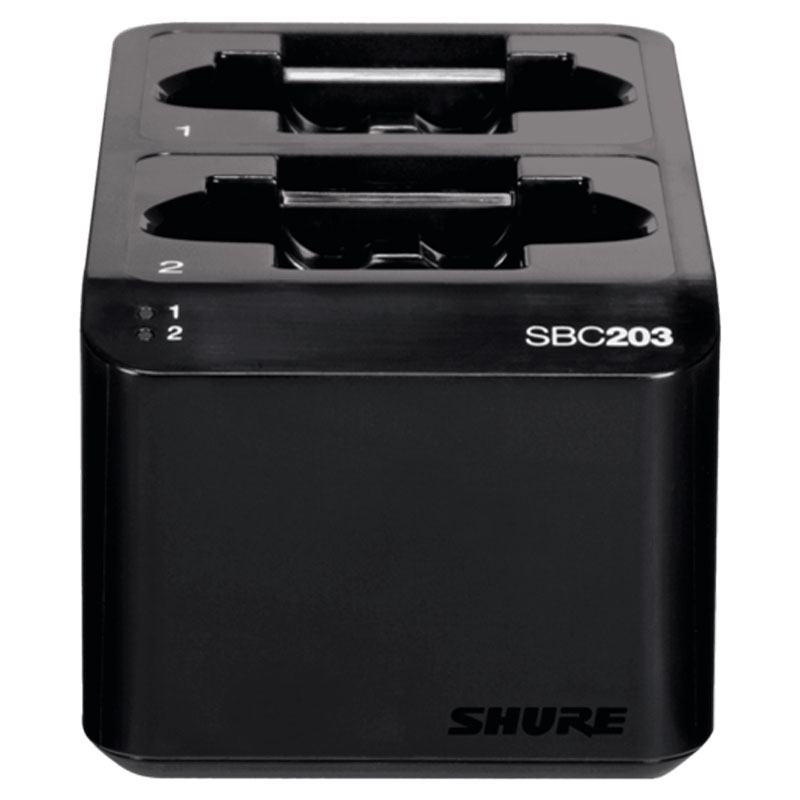

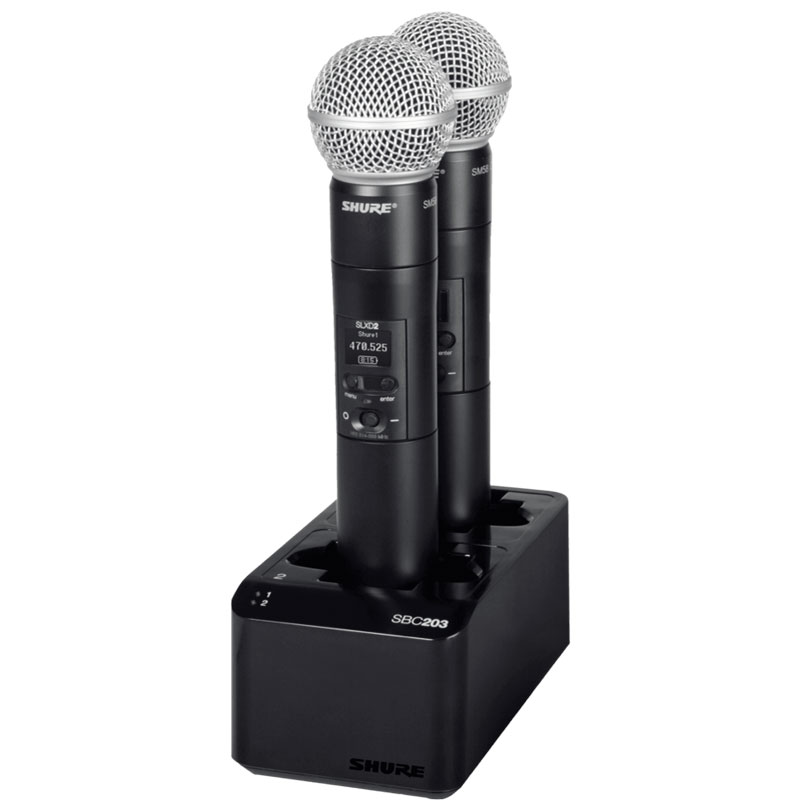

用于SB903锂离子电池的SBC203双单元

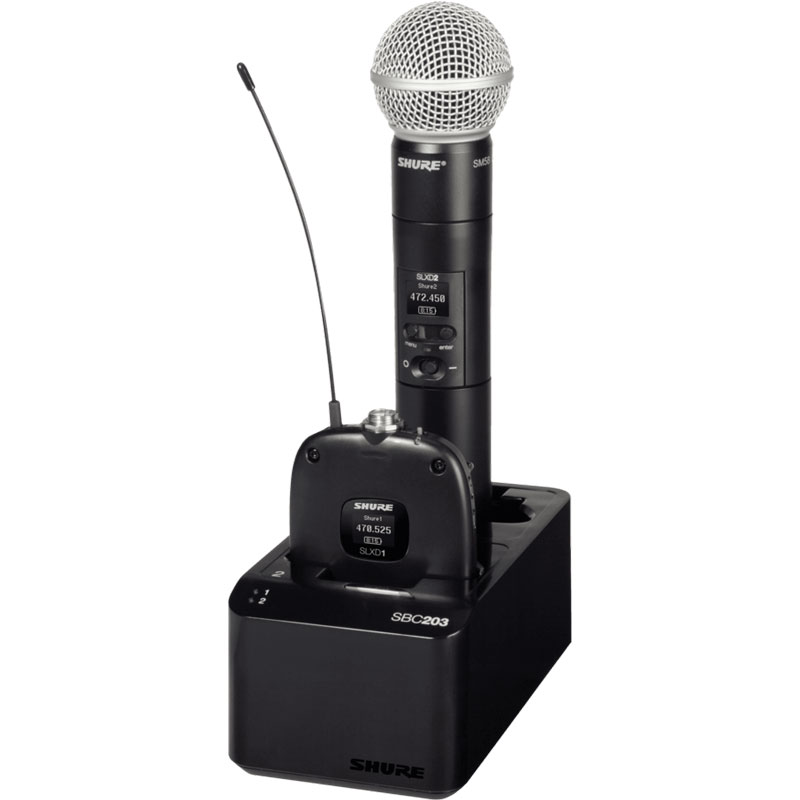

充电器双单元充电器适用于同时为最多两节SB903锂离子电池或SLX-D发射机的任意组合充电。
规格（可能更改）
SBC203双单元充电器
充电电流：625 mA或250 mA使用其他电源，或在32 °F和50 °F（0 °C和10 °C）之间操作时使用的较低电流
充电时间：50%： 1小时15分钟 100%： 2小时30分钟
外部电源供电：SBC10-USB15W或SBC10-USB15WS
电源要求：5 VDC，最大3 A
电池充电温度范围：32 °F至113 °F（0 °C至45 °C）
尺寸：（高x宽x长）2.6 × 3.9 × 6.5英寸 66 × 99 × 165 毫米
重量：10.0盎司（284克）
外壳：ABS
电源
输入电压范围：100至240 VAC
工作频率：50至60 Hz
最大输入功率：100 VAC全负载下0.6 A
输出电压：4.75至5.25 VDC
最大输出功率：5 V下3.0 A
工作温度范围：32 °F至140 °F（0 °C至60 °C）
