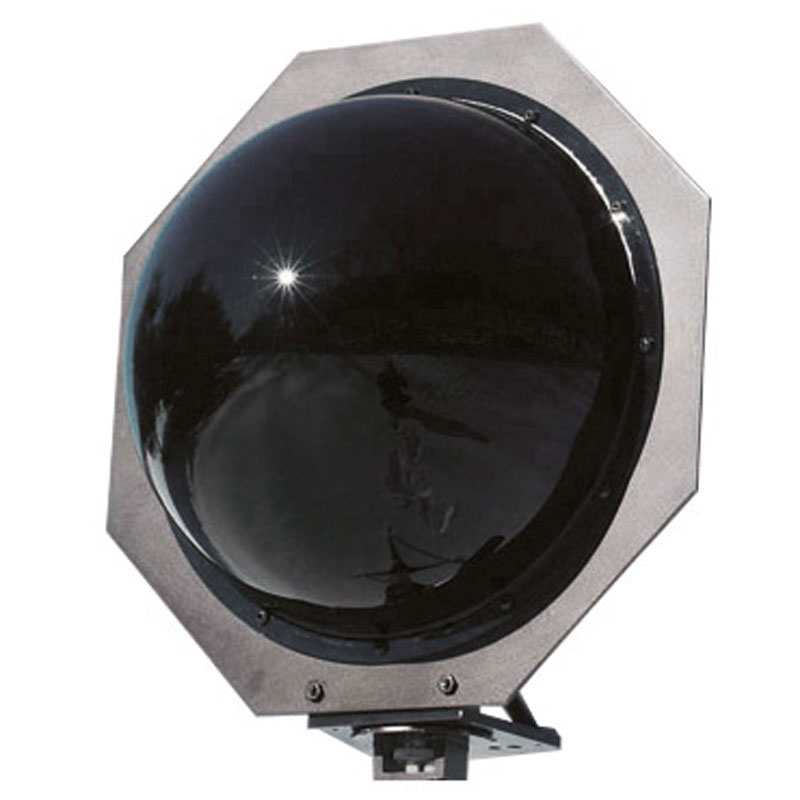

森海塞尔 A 5000-CP 被动天线 Sennheiser 圆形吸顶天线

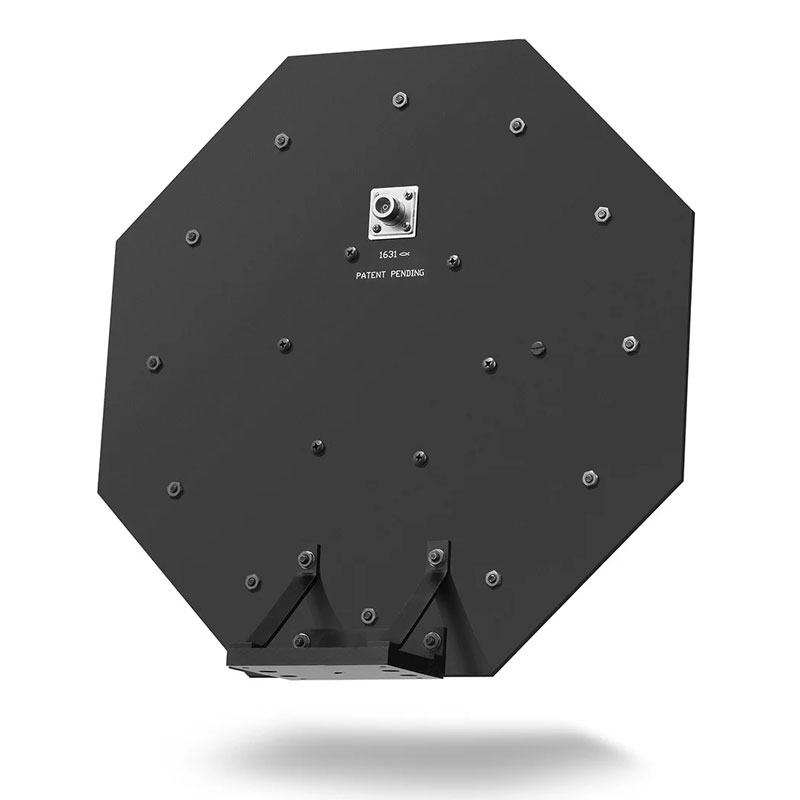

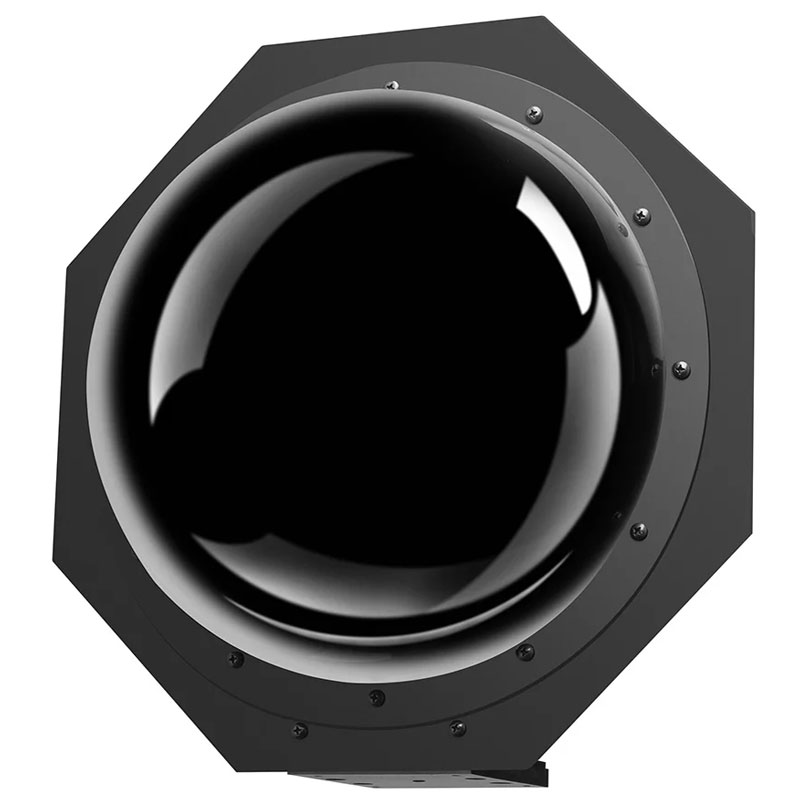

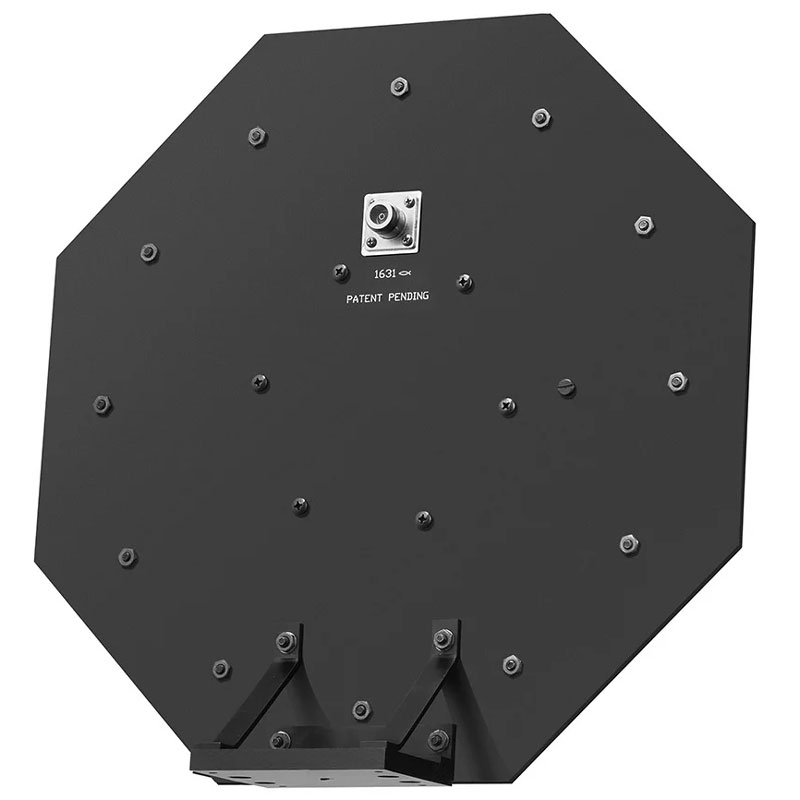

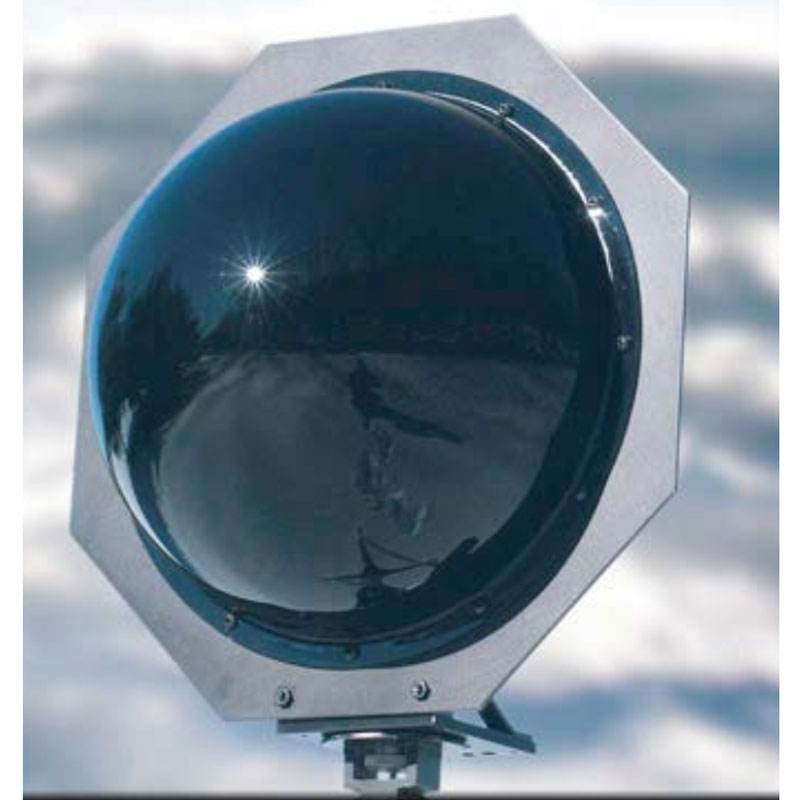

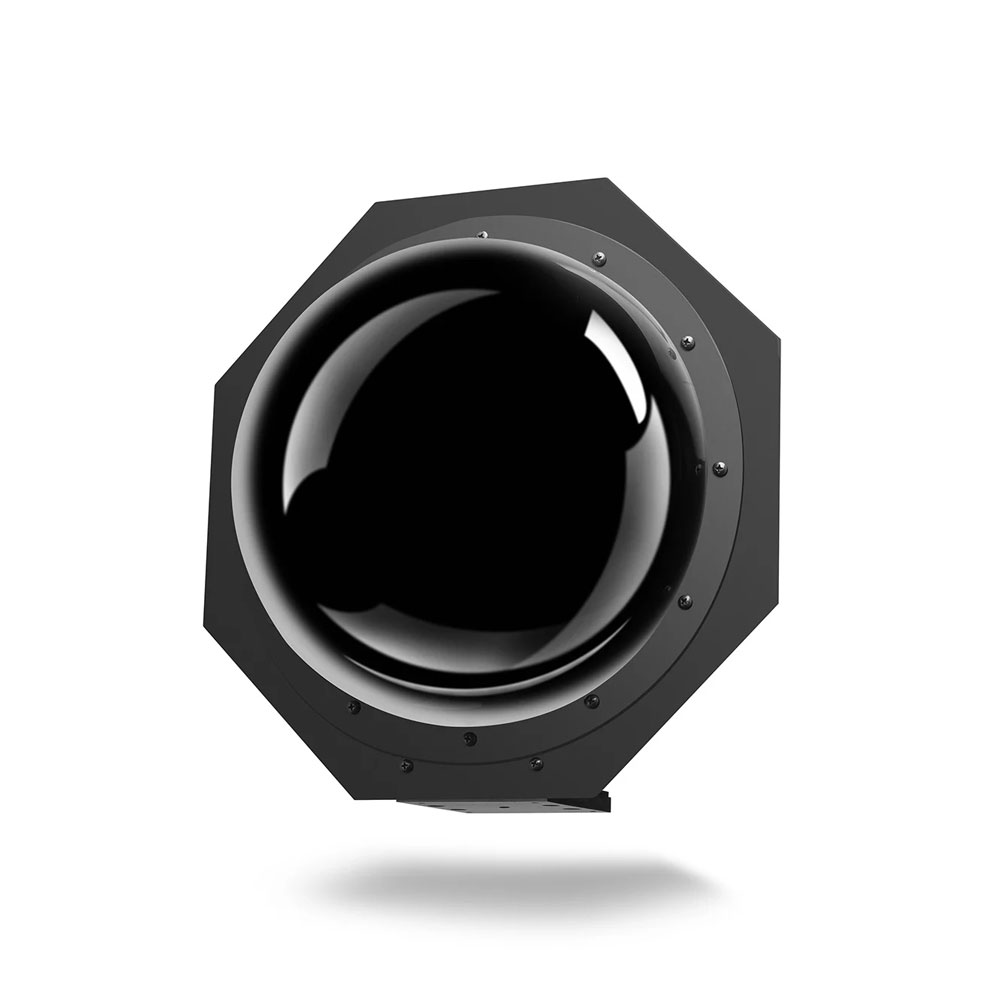

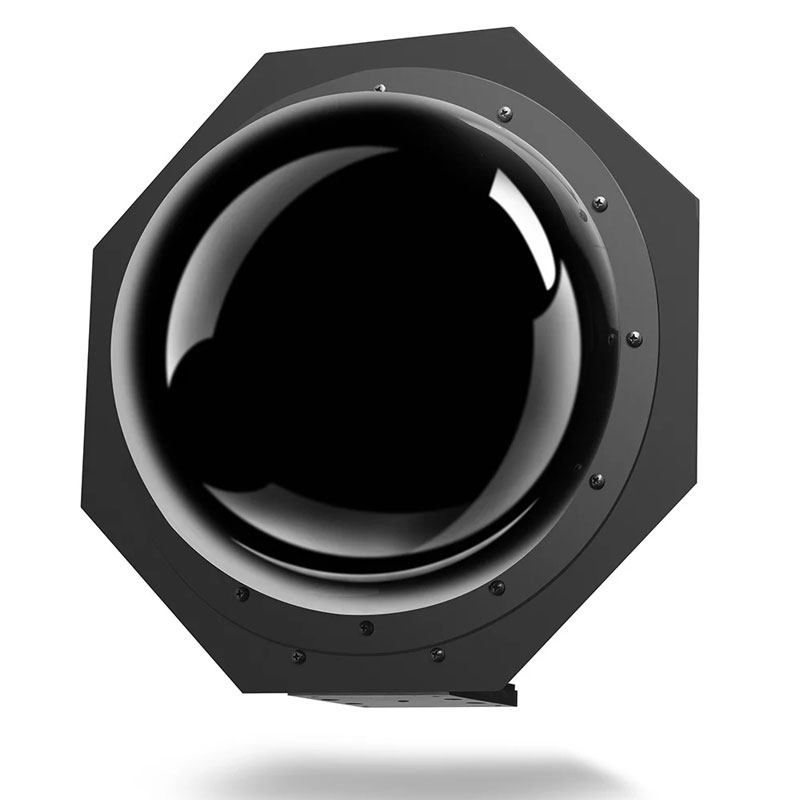

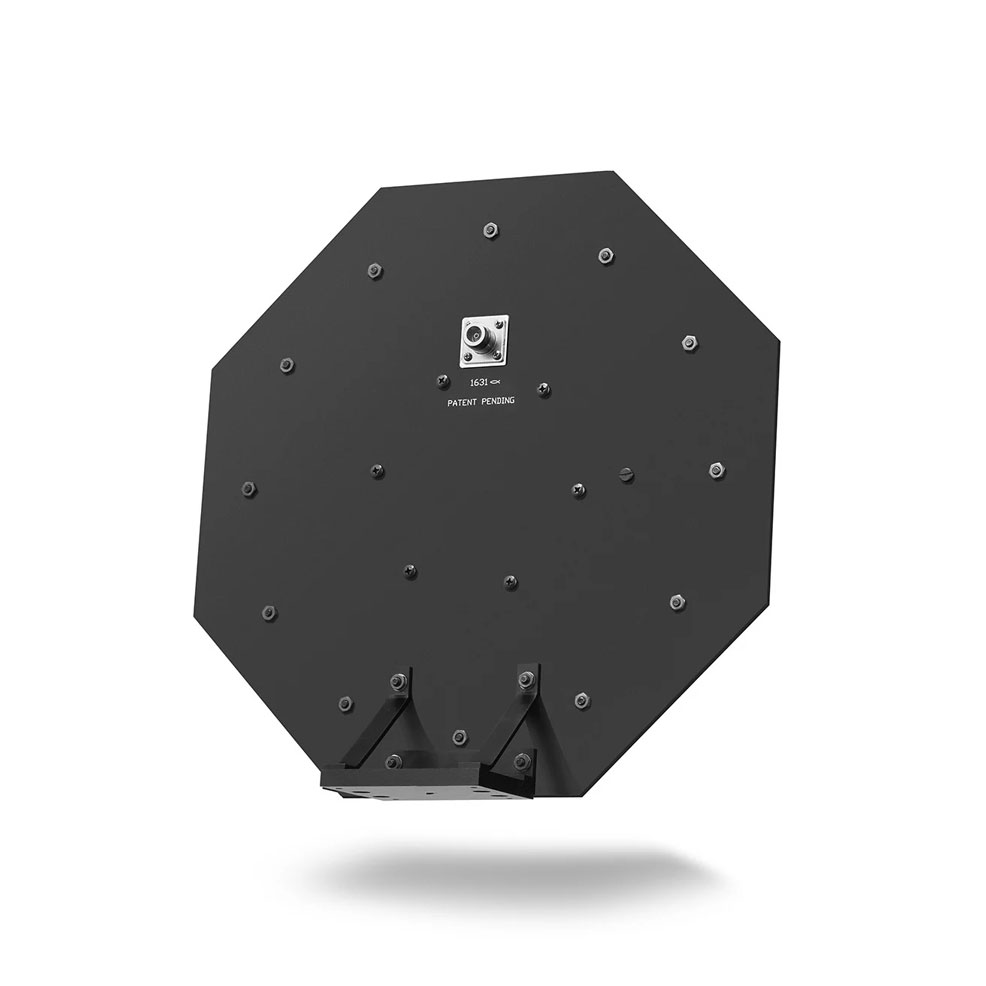

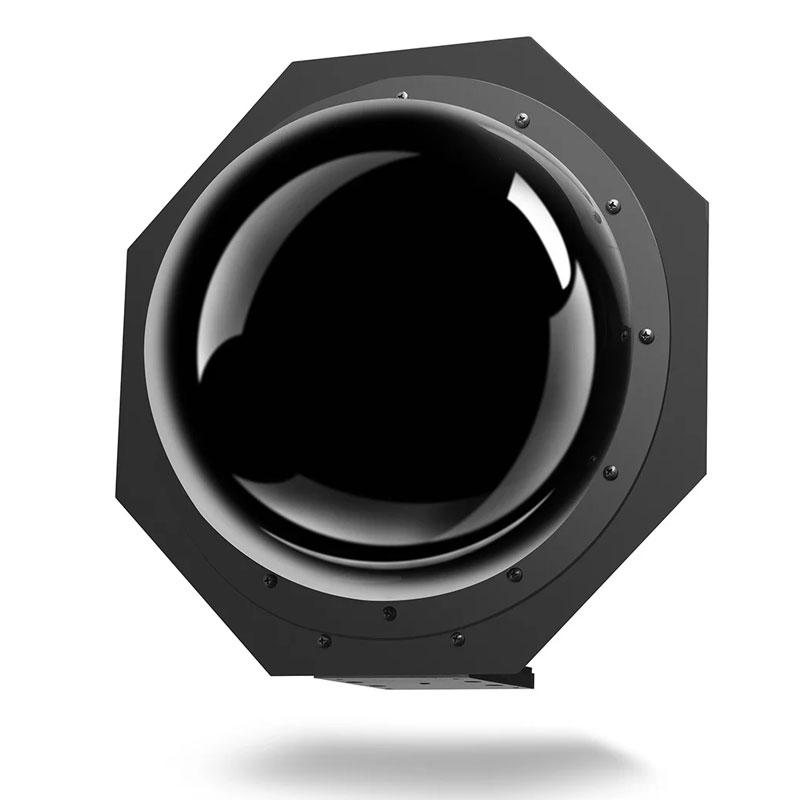

A 5000-CP 被动天线
概述
A 5000-CP被动天线提供了在整个UHF频谱上传输和接受RF信号的最佳解决方案。执行安装后，该天线的圆偏振能减小信号强度的变化，消除大部分造成主要损耗的多路径问题。该天线在整个UHF频段上的增益比普通非定制的天线要出色很多。
A 5000-CP的宽频设计（450-960MHz）让它能跨越多个频率范围，与用于无线监听或无线话筒的天线分配系统进行配合，为设计複杂的RF系统提供了最大的灵活性。
技术数据
尺寸：356 x 356 x 140 mm
接头：N (female)
重量：3.1 Ibs. (1.41 kg)
增益：8 dBi
频率范围：3db: 450 - 960 MHz
SPECIFICATIONS
Frequency range 450 – 970 MHz

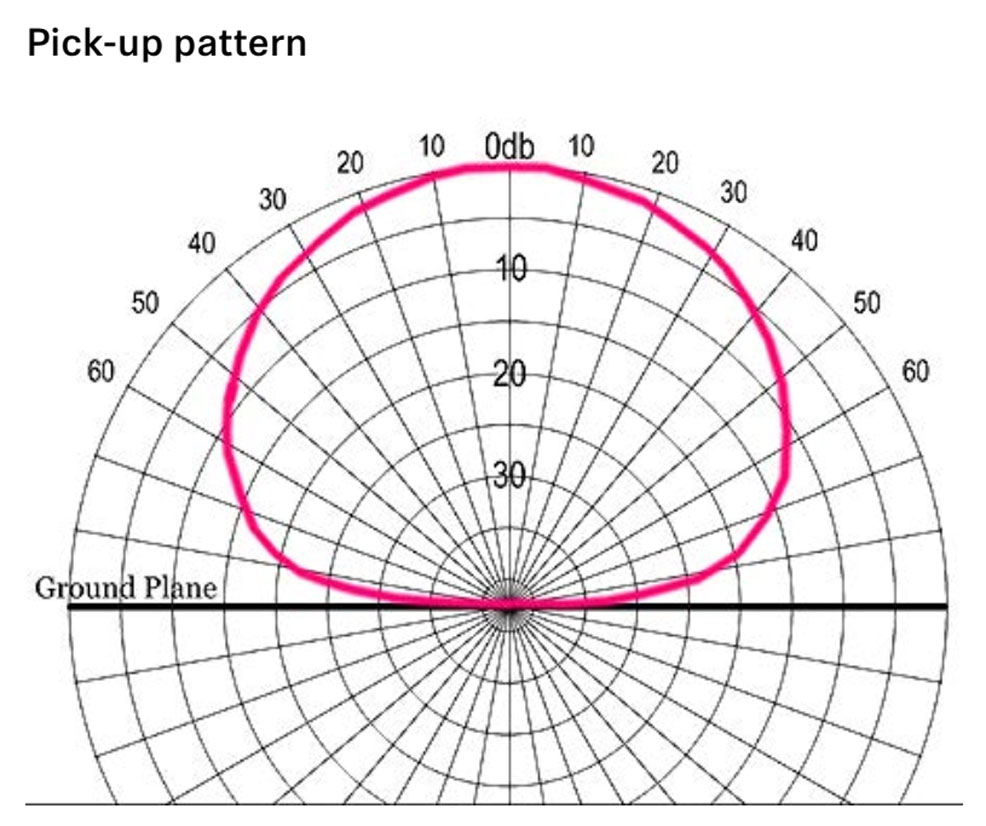

Radiation pattern Circular polarized helical
Forward gain min 8 dBi (@650 MHz)
Polarization Circular
Connector type N (female), type N-male
to BNC-female adapter
(included)
Half power beam
width
± 40°
SWR<1.5:1
Power handling
capability
50 W
Radome depth 5.5“ (140 mm)
Ground plate diameter
14“ (356 mm) 6061 Anodized Aluminum
Mounting bracket 4 x 3.625 x 3/8“
(101 x 93 x 9.5 mm)
Lexan plate, 3/8 Helicoil
Matthews pin avail. for
lightning grid mount
Radome material black acrylic
Element Copper
Element support Lexan
Hardware Stainless steel
Approx. weight 3.1 lbs. (1.41 kg)
