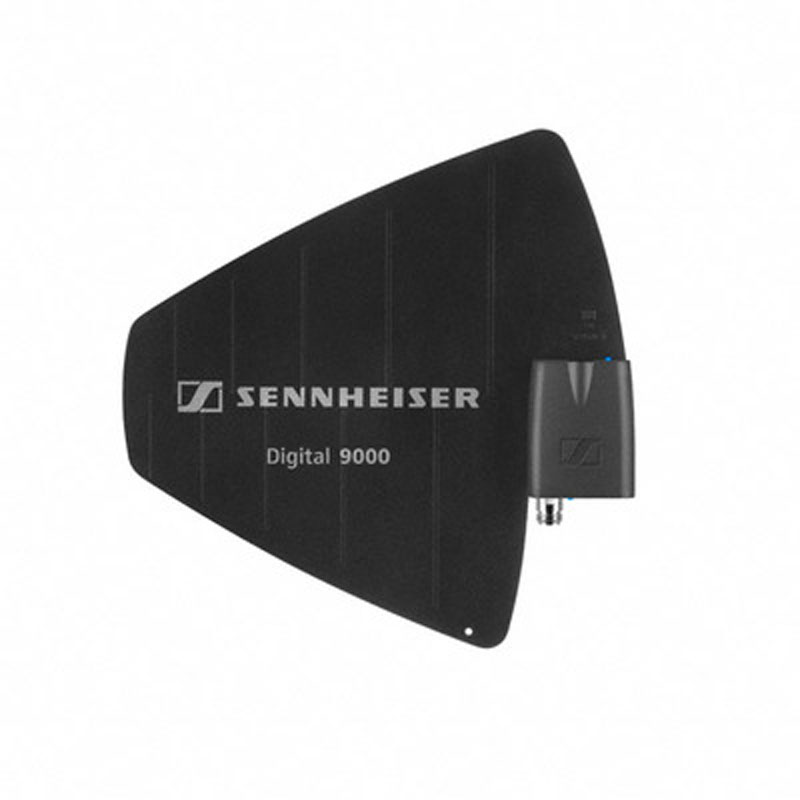

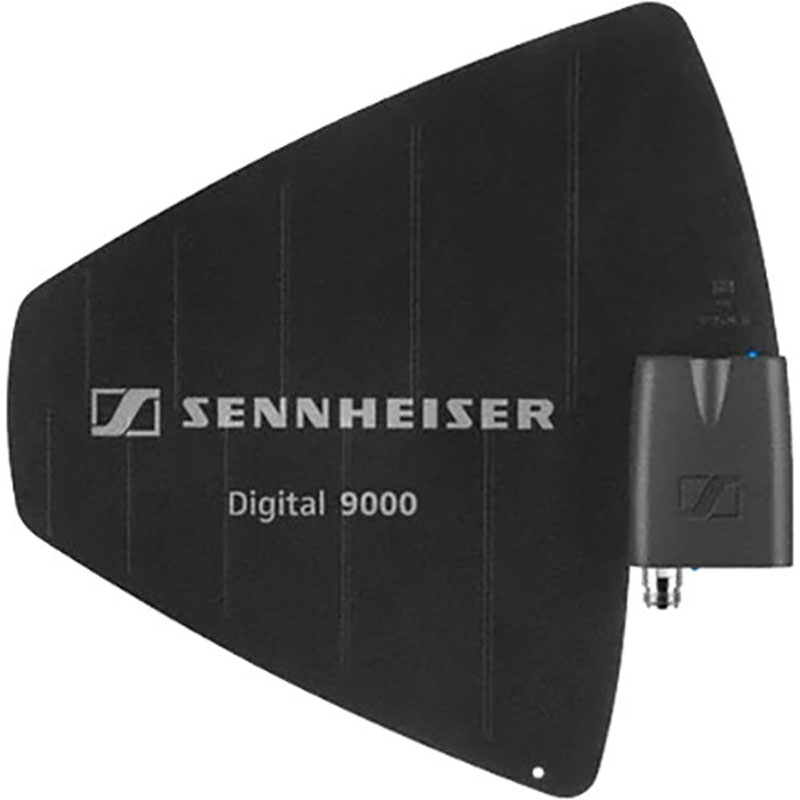

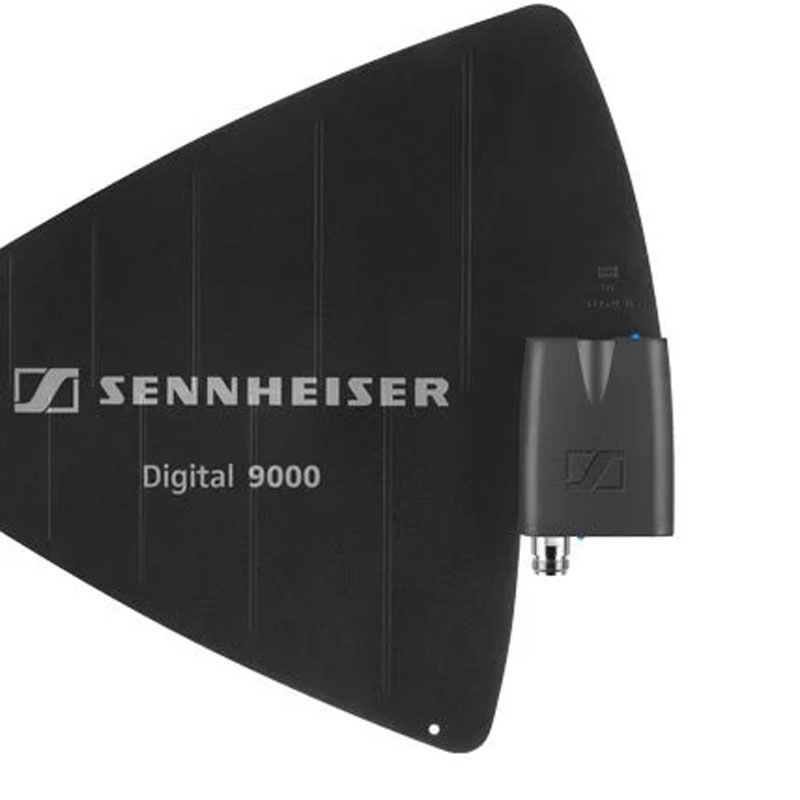

森海塞尔 AD 9000 有源指向性天线 Sennheiser话筒天线放大器
AD 9000
9000 系列有源指向性天线
远程遥控控制的天线放大器
概述
远程遥控控制的天线放大器包括八个高度可选择性滤波器，其中每一个滤波器都允许实现一个24MHz频率窗口的通过。这为系统增加了显著的安全性，因为不需要的信号会在首次对RF射频信号通路中的组件产生干扰之前就被直接排除在外。为了实现方便的使用，频率窗口能够通过接收机实现远程遥控来进行选择或改变。线性RF射频放大器对互调提供了高阻抗，并且能够为线缆的损耗提供多达14分贝的补偿。放大器和接收机之间彼此进行通信能够对RF射频线缆上的线缆损耗进行校准并且能够自动对增益进行调整。AB 9000可以作为一个独立的放大器或是作为A 9000全指向性天线与AD 9000指向性天线的一个集成化组件来进行使用。
技术参数
功耗 Max.160 mA at 12 V
天线接头 N-type connector
增益 4,6 dBi
频率范围 AB 9000 B1-B8 630-798 MHz

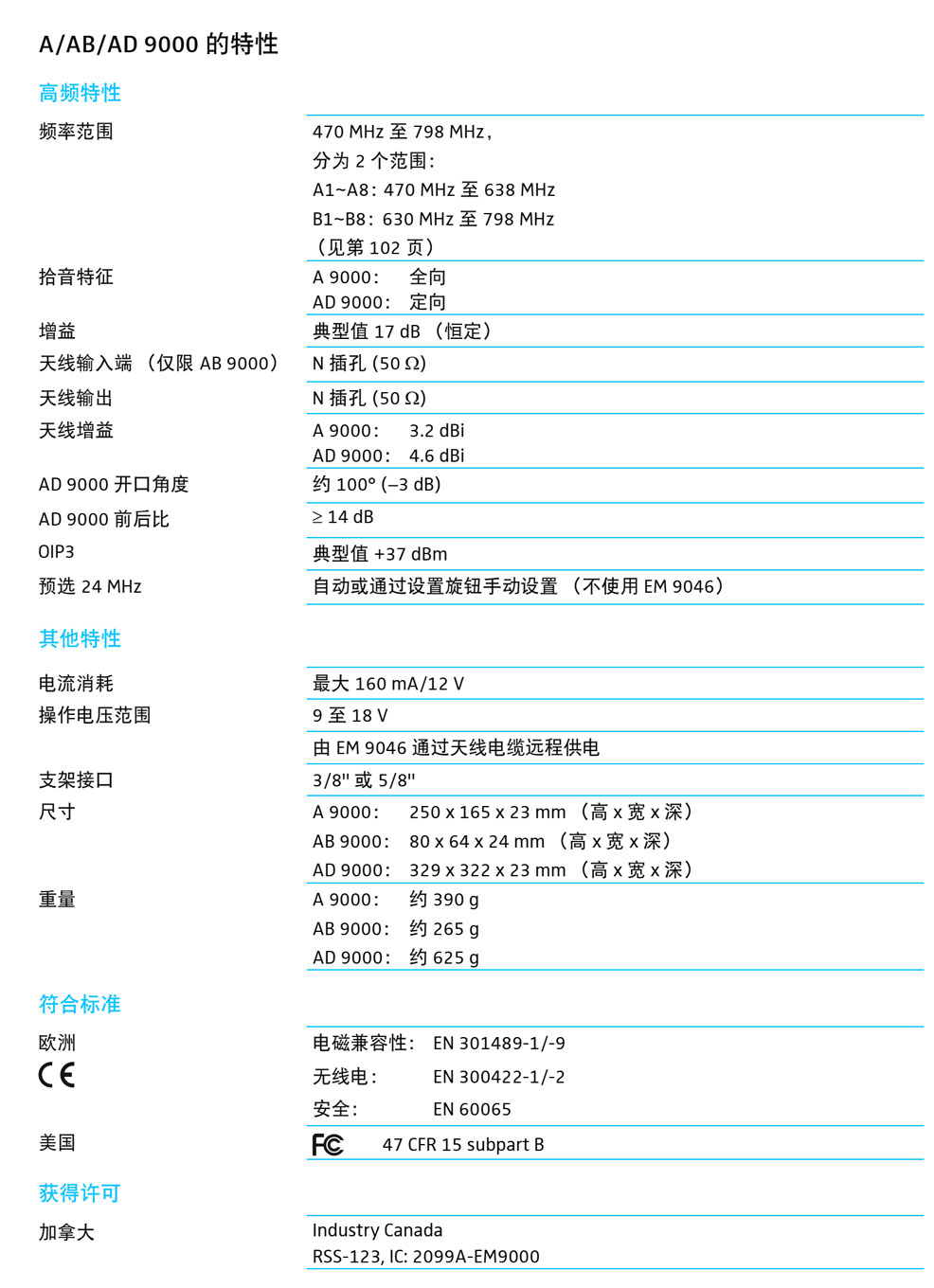

A/AB/AD 9000 的特性
高频特性
其他特性
符合标准
获得许可
频率范围： 470 MHz 至 798 MHz，分为 2 个范围：
A1~A8： 470 MHz 至 638 MHz
B1~B8： 630 MHz 至 798 MHz
拾音特征： A 9000： 全向 AD 9000： 定向
增益： 典型值 17 dB （恒定）
天线输入端 ：（仅限 AB 9000） N 插孔 (50 W)
天线输出：N 插孔 (50 W)
天线增益：A 9000： 3.2 dBi AD 9000： 4.6 dBi
AD 9000 开口角度： 约 100° (-3 dB)
AD 9000 前后比 ：14 dB
OIP3 典型值： +37 dBm
预选 24 MHz： 自动或通过设置旋钮手动设置 （不使用 EM 9046）
电流消耗： 最大 160 mA/12 V
操作电压范围： 9 至 18 V 由 EM 9046 通过天线电缆远程供电
支架接口： 3/8" 或 5/8"
尺寸 A 9000： 250 x 165 x 23 mm （高 x 宽 x 深）
AB 9000： 80 x 64 x 24 mm （高 x 宽 x 深）
AD 9000： 329 x 322 x 23 mm （高 x 宽 x 深）
重量： A 9000： 约 390 g
AB 9000： 约 265 g
AD 9000： 约 625 g
