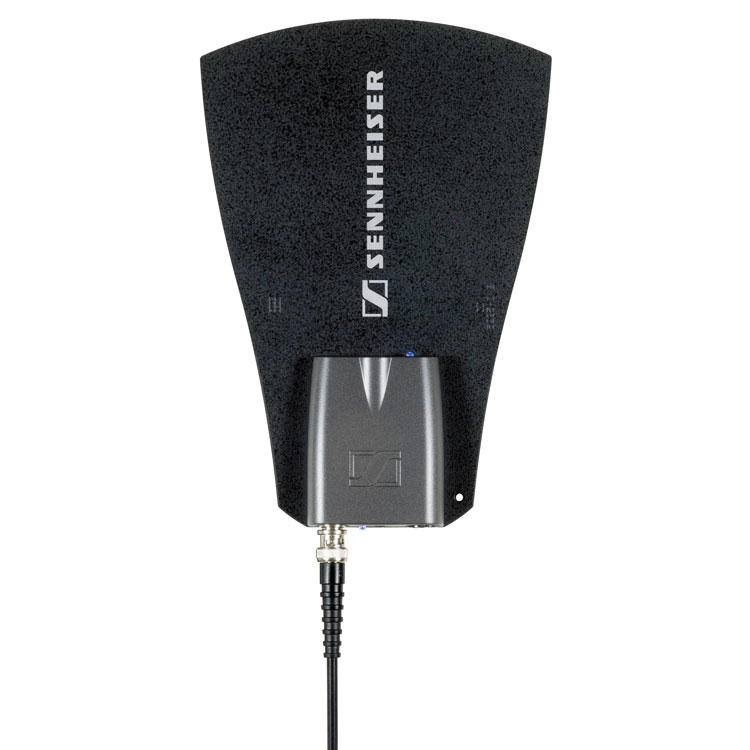

Sennheiser 森海塞尔天线话筒信号放大器
A 3700
全向天线 有源全方向天线连AB3700加强器
![2.jpg](/upload/P2b4ae36ca98246989e74443e9885b10a.jpg)
概述
全向天线带有集成的AB 3700升压器
A 3700是一款宽带的全指向天线,内置天线放大器提高多通道系统的发射稳定性。A 3700可以与EM 3731, EM 3732和EM 3732接收机连接。
此款集成了AB 3700放大器的全向天线可以改善多声道系统的RF信号。它 是EM 3731、EM 3732、EM 3732-COM接收机的有力补充。
功能特性:
全指向型天线
可分四步调高放大功率(高至15dB)用来补线缆损耗
通过天线线缆直接从接收机获取DC电源
如果电源故障有旁路开关(也就是说会从天线变成无源天线)
LED操作指示灯
天线放大器放在一个坚固耐用的全金属盒子里
标准的3/8”或5/8”安装螺丝
包装内含:
A 3700宽带全指向天线,带内置天线放大器
使用指南
调节工具

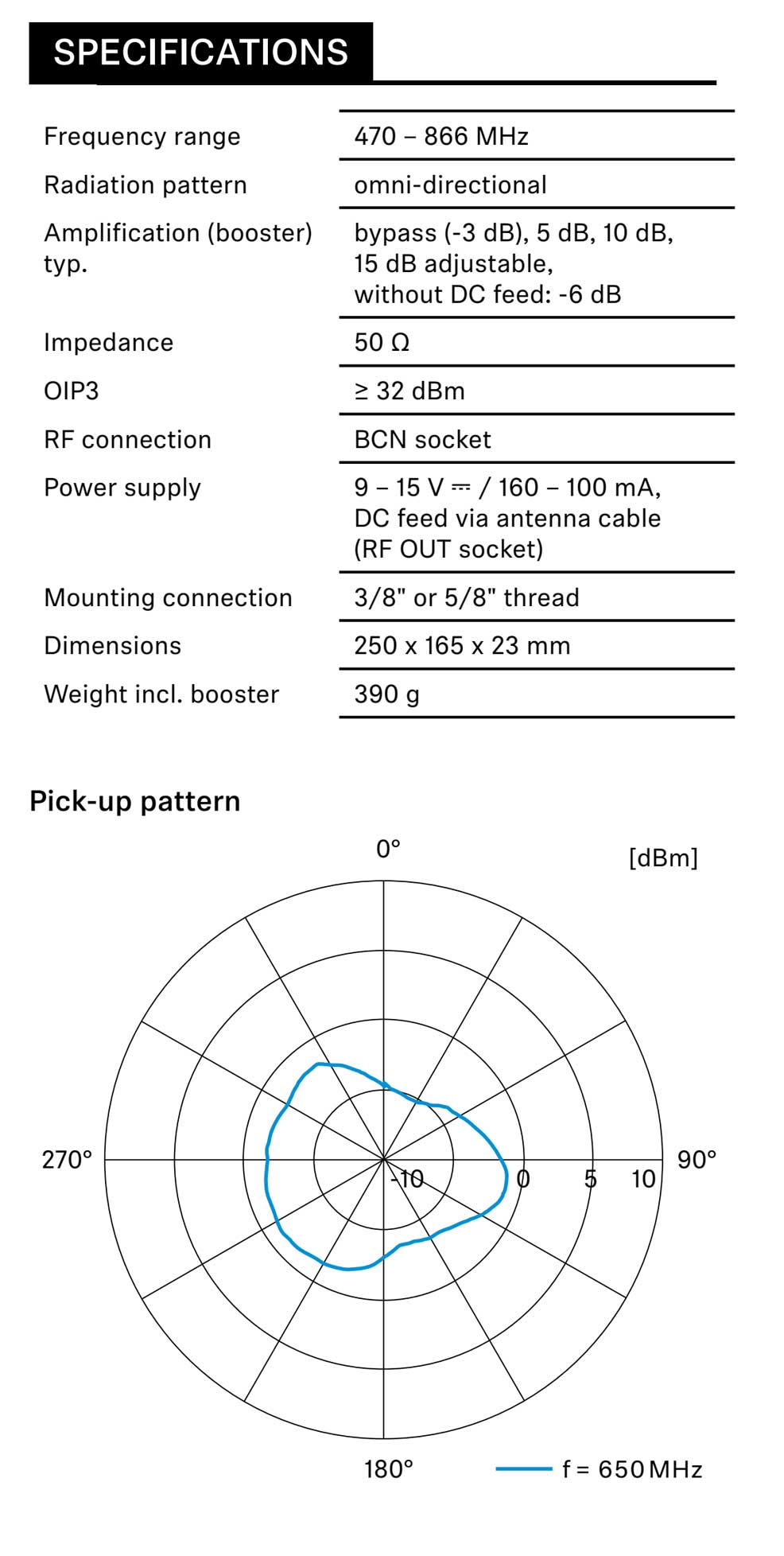

技术参数
频响 470-866MHz
覆盖角度 全向天线/指向性天线
辐射方向:全向
放大(增强)型:bypass (-3 dB), 5 dB, 10 dB,15 dB adjustable,without DC feed: -6 dB
增益(可切换) 旁路(-3dB),5dB,10dB,5dB
OIP3 ≥ 32 dBm
阻抗 50 ?
接口 BNC插座
工作电压 12 VDC
电源:9 – 15 V ? / 160 – 100 mA,直流馈电通过天线电缆(射频输出插座)
安装连接:3 / 8”或5 / 8”螺纹
重量包括放大器助推器:390g
尺寸: 250x165x23mm
![6.jpg](/upload/P212ee4cbe3534eebb9418b372f71a645.jpg)

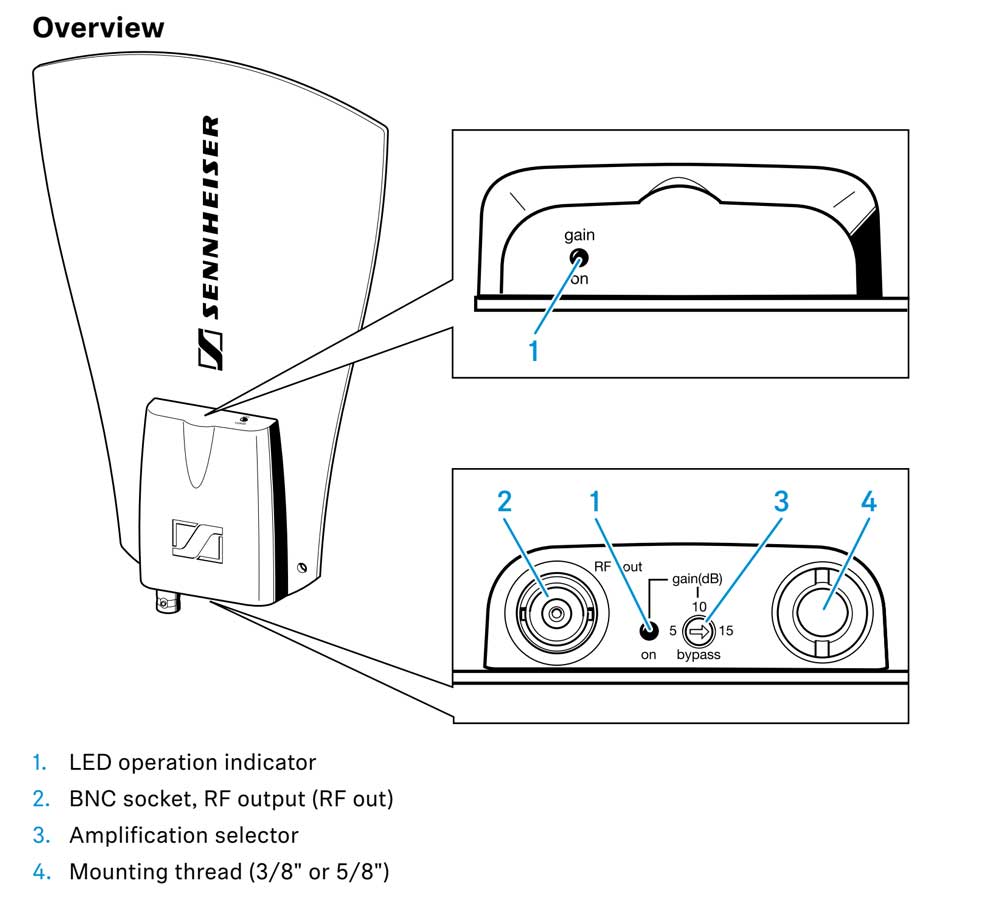

1. LED主导操作指示器
2. Bnc 插座,rf 输出(rf 输出)
3. 放大选择器
4. 安装螺纹(3 / 8”或5 / 8”)
![7.jpg](/upload/Pf3a7ddf2592e406e9e479c49779ffb47.jpg)
![8.jpg](/upload/P517283bae62f4f91856ee15bd3437a5e.jpg)
