JBL SA4-D 四通道功放 电影院功放 四通道功率放大器
美国JBL DSi系列功放

性能
SA4 SA4-D MA4 MA4-D LA4 LA4-D
用户界面
前面板界面 用编码器静音和配置
前面板显示 LCD显示和信号LED(输入/输出)
频道 4

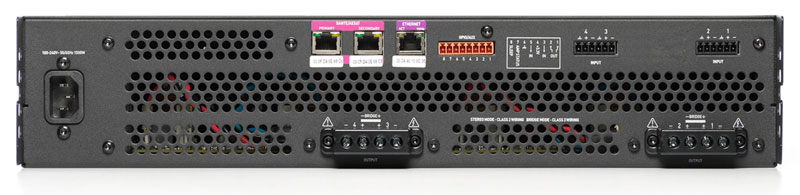

连接器
模拟音频输入 块连接器
数字音频输入(Dante/AES67) N/A。 2x RJ-45 N/A。 2x RJ-45 N/A。 2x RJ-45
扬声器输出 屏障终端块,可容纳10AWG电线
网络/监视/控制 RJ-45 gpio/ 2in/2out块连接器
功率(1kHz,20ms爆发,2个通道驱动,最大为0.5%)
额定功率(8Ω) 360W x 4 750W x 4 1,300W x 4
额定功率(4Ω) 700W x 4 1,400W x 4 2,200W x 4
额定功率(2Ω) 1,050W x 4 2,100W x 4 1,200W x 4
额定功率(8Ω桥接) 1,300W x 2 2,600W x 2 4,000W x 2
额定功率(4Ω桥接) 2,200W x 2 4,200W x 2 2,300W x 2
表现
数字信号处理 96KHz,32位浮点
电压增益(在4,10,16dBU敏感性下; 4/8Ω) 32.5/26.5/20.5dB 35.5/29.5/23.5db 38/32/26dB
频率响应(4Ω,20Hz -20kHz) ±0.5dB
总谐波失真(以全额额定功率,从-30dB到完全额定功率) 0.35%
模拟输入信号与噪声比(参考评级功率,'a'-wtd。) > 106dB > 105dB > 104dB
模拟输入信号与噪声比(参考额定功率,20Hz至20kHz) > 100dB > 99dB > 98dB
间调节失真(60Hz和7kHz在4:1,从-30dB到完全额定功率) ±0.35dB
阻尼因子(20Hz至100Hz) > 1000
串扰(低于额定功率,20Hz - 1kHz) > 80dB
共同模式拒绝(20Hz - 1KHz,典型) > 70dB
直流输出偏移(输入短路) ±10mv
输入阻抗(名义平衡,名义上不平衡) 70kΩ平衡,35kΩ未界定
最大输入级别(低AMP增益模式) +21dbu
负载阻抗立体/双模式 2O –16O
负载阻抗桥单声道 第四-16
最大风扇噪声(参考DB SPL @ 1m) 51DBA
电气
电源 100 - 220V±10%,50/60Hz
睡觉 GPIO/AUX连接器
身体的
尺寸(D X W X H) 17.21 x 18.98 x 3.46 in(437.2 x 482 x 88毫米)
净重 23.15磅(10.5千克)

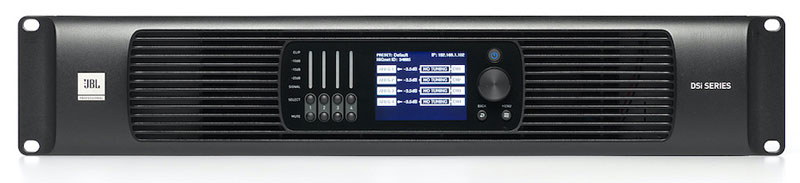

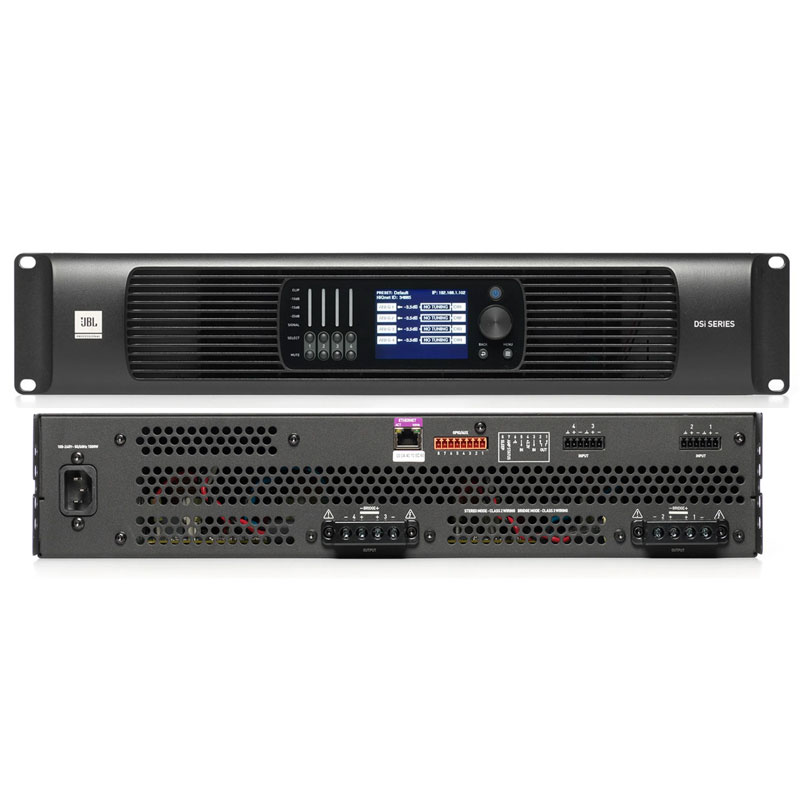

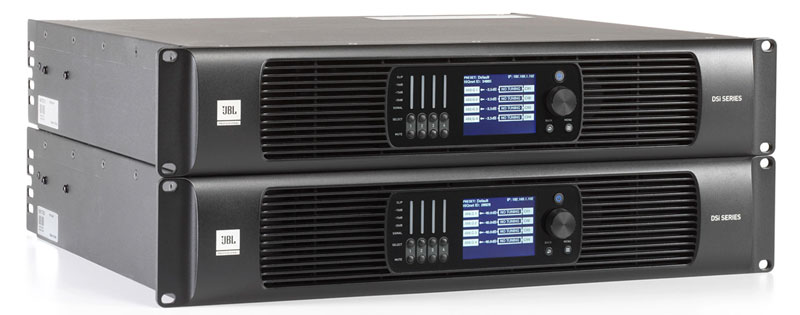

JBL SA4-D 四通道功率放大器
四通道功率放大器

具有SNMP和以太网连接功能,用于联网和第三方控制
具备AES67/DANTE网络音频接口
额定功率:8Ω/360W*4,4Ω/700W*4,2Ω/1050W*4,8Ω桥接/1300W*2,4Ω桥接/2200W*2
数字信号处理:96kHz,32位浮点
电压增益(灵敏度为4、10、16dBu;4Ω/8Ω):32.5/26.5/20.5 dB
频率响应(4Ω,20Hz - 20kHz):±0.5分贝
总谐波失真(在全额定功率下,从-30dB到全额定功率):0.35%
模拟输入信噪比:> 106dB
模拟输入信噪比:>100dB
互调失真:±0.35dB
阻尼系数:> 1000
串扰:>80dB
共模抑制:>70dB
直流输出偏置:±10mV
输入阻抗:70 kΩ 平衡,35 kΩ 非平衡
最大输入电平:+21dBU
负载阻抗立体声/双模:2Ω-16Ω
负载阻抗电桥单声道: 4Ω-16Ω
风扇噪音上限:51dBA
电源:100-220V ±10%, 50/60Hz
休眠:GPIO/AUX 连接器
尺寸(深 x 宽 x 高):437.2 x 482 x 88mm
净重:10.5kg
