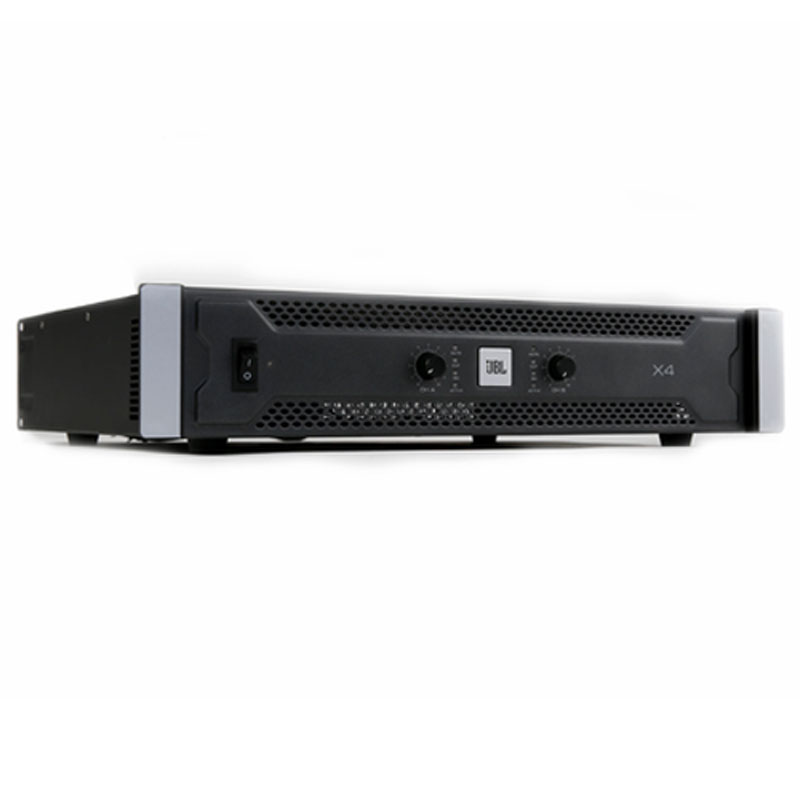

JBL X4 功放机 卡拉OK功放 KTV功放 大功率纯后级功放 功率放大器 会议室音响功放话筒设计要点及特点 JBL XSERIES
特点:
立体声并联/单声道桥接模式；
XLR输入接口;XLR并接输出接口;
Speakon?和喇叭接线柱输出接口;
2个增益控制旋钮1个电源开关1个待机LED灯，2组8个灯分别对应声道处于工作、信号、削波、保护状态；
防止短路、过载、开/关机噪噪音、输出直流、过温、峰值限幅等保护电路；
开机软启动,防浪涌电流冲击；
风扇冷却,风速速度适宜调节。
功率
1kHz(EIA),0.5%THD
4 ohms立体声(每通道)：600W
8 ohms立体声(每通道)：400W
8 ohms 桥接：1200W
4 ohms立体声(每通道) 工作1分钟以上：500W
8 ohms 桥接工作1分钟以上：1000W
性能
频率响应 20Hz-20kHz, +0/-1dB
总谐波失真（THD） <0.5%,20Hz - 20kHz
互调失真（IMD）4：1时分别为60Hz和7kHz，从大的值至 -30dB ≤0.35%
转换速率 >15V/us
电压增益 37dB
阻尼系数(8 ohms),10Hz-400Hz >250
信噪比 (以额定输出功率为参考,20 Hz to 20 kHz, A计权) >100dB
串扰(以额定输出功率为参考) 于 1 kHz 于 20 kHz -77dB/-60dB
输入灵敏度 (额定功率, 8ohms) 0.775V
输入阻抗（额定）
平衡/非平衡 20k ohms/10k ohms
连接器、控制键及显示灯
输入连接器 每通道一路平衡 XLR
输出连接器（扬声器连接接口） 每通道4-POLE Speakon? 及一对接线柱

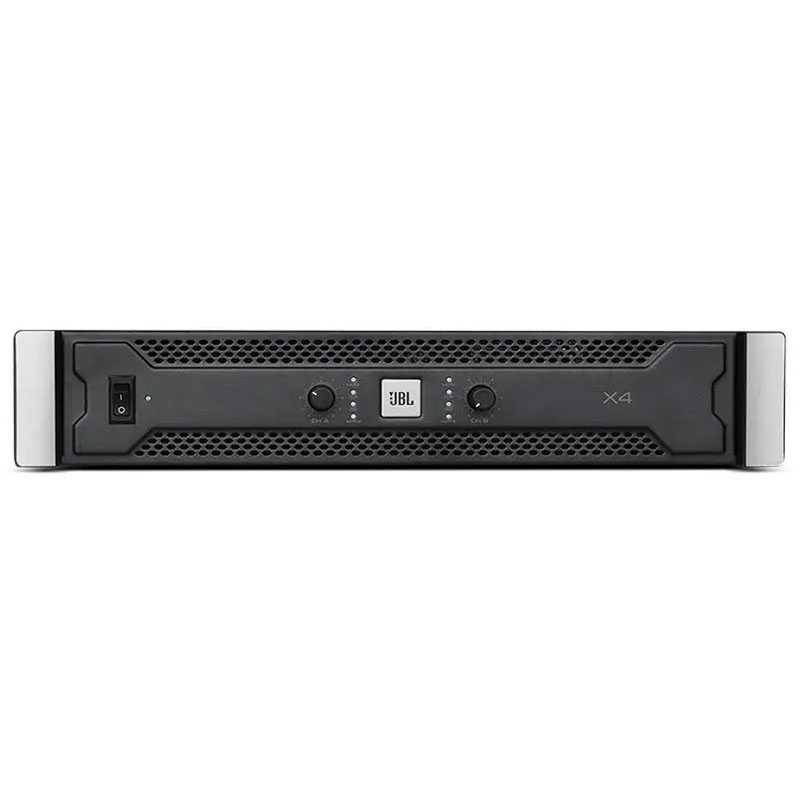

前面板控制 电源开关，通道增益控制旋钮

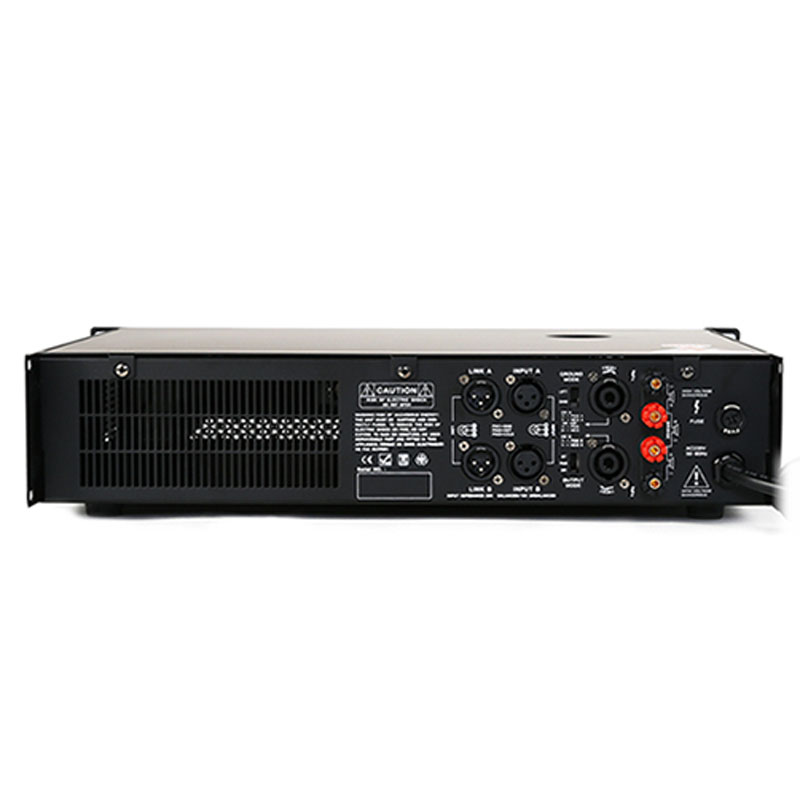

后板控制 输出模式开关：立体声，并联、桥接 接地开关
电源指示/待机指示 蓝色LED ( 电源） / 橙色LED(待机）
信号指示灯 每通道一路蓝色LED
削波/热压缩指示灯 每通道一路蓝色LED
故障 每通道蓝色LED，表示通道处于保护状态
电源线规格 插头: 10A, 250V 电源线: CCC 3*1.5mm2
结构
保护 峰值限幅、直流保护、过流保护、短路保护、过热保护、开机软启动
通风 由前往后的空气对流机制
冷却 内部空气强排，风扇冷却，速度适宜调节，温度保护
尺寸(W*H*D) 19'x3.5'x14.9'(483mmx89mmx378mm)
净重 13.5kg
