雅马哈 DM3 数字调音台 YAMAHA DM3 Standard 数字调音台

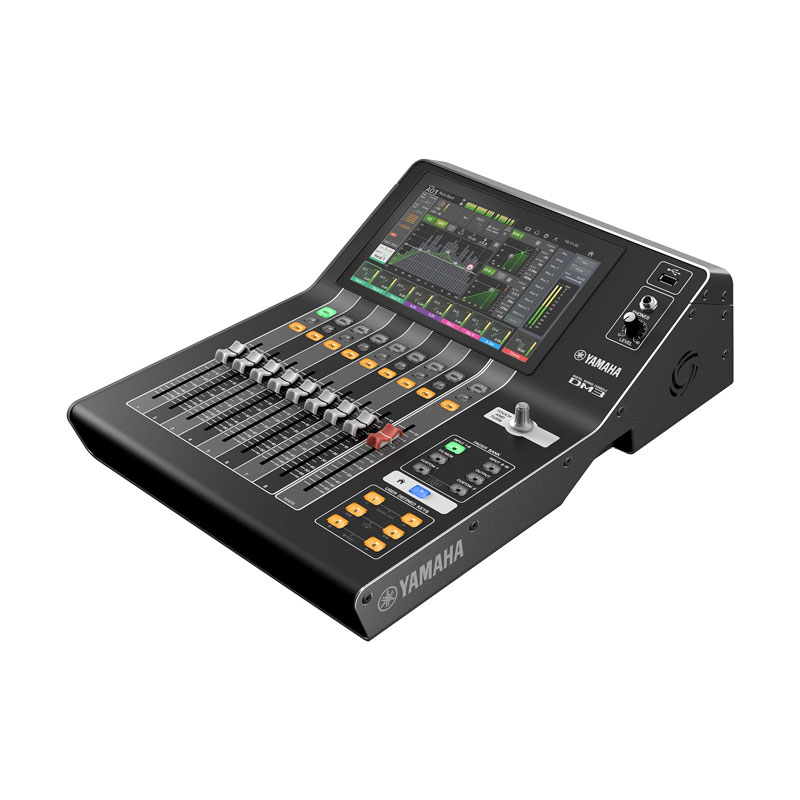

YAMAHA DM3 数字调音台

DM3紧凑型数字调音台支持Dante功能，丰富的功能使其适用于广泛的应用场景。DM3提供了出色的音质，快速便捷的设置和操作以及的功能。

8 + 1个通道配置

9英寸多点触控显示屏

输入混音通道：16个单声道 + 1个立体声 + 2个FX返送

总线：1个立体声，6个混音，2个FX，2个矩阵（支持输入到矩阵）

本地I/O：16个麦克风/线路（12个XLR + 4个XLR/TRS Phones Combo）输入，8个（XLR）输出

Dante：16个输入，16个输出

USB：18个输入，18个输出

混音1-6和立体声通道上的18个效果器和GEQ

采样率：48 kHz/96 kHz

外形尺寸（宽×高×深）： 320 mm × 140 mm × 455 mm

净重： 6.5 kg

雅马哈 DM3 Standard 数字调音台

DM3 Standard紧凑型数字调音台具有丰富的功能和便携性，适用于广泛的应用环境。DM3 Standard提供了出色的音质，快速便捷的设置和操作以及的功能。

8 + 1个通道配置

9英寸多点触控显示屏

输入混音通道：16个单声道 + 1个立体声 + 2个FX返送

总线：1个立体声，6个混音，2个FX，2个矩阵（支持输入到矩阵）

本地I/O：16个麦克风/线路（12个XLR + 4个XLR/TRS Phones Combo）输入，8个（XLR）输出

USB：18个输入，18个输出

混音1-6和立体声通道上的18个效果器和GEQ

采样率：48 kHz/96 kHz

外形尺寸（宽×高×深）： 320 mm × 140 mm × 455 mm

净重：6.5 kg

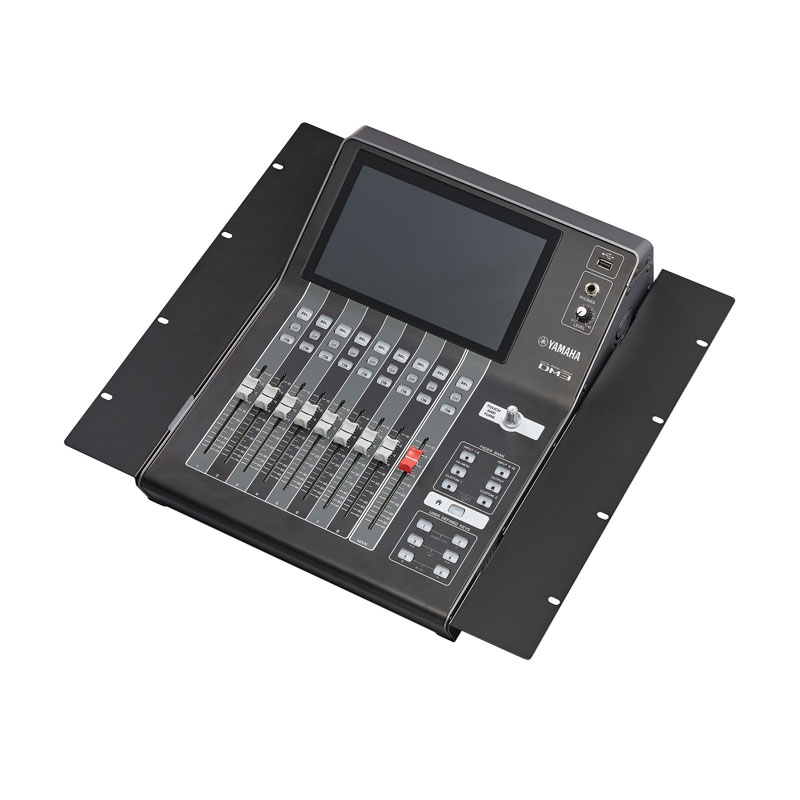

RK-DM3 配件

适用于DM3和DM3 Standard的机架安装套件

DM3 DM3 Standard

概述

混音能力 输入通道 16个单声道 + 1个立体声 + 2个FX返送 16个单声道 + 1个立体声 + 2个FX返送

混音母线 6 6

矩阵 2（支持输入到矩阵） 2（支持输入到矩阵）

立体声母线 1 1

FX母线 2 2

CUE母线 1 1

一般规格

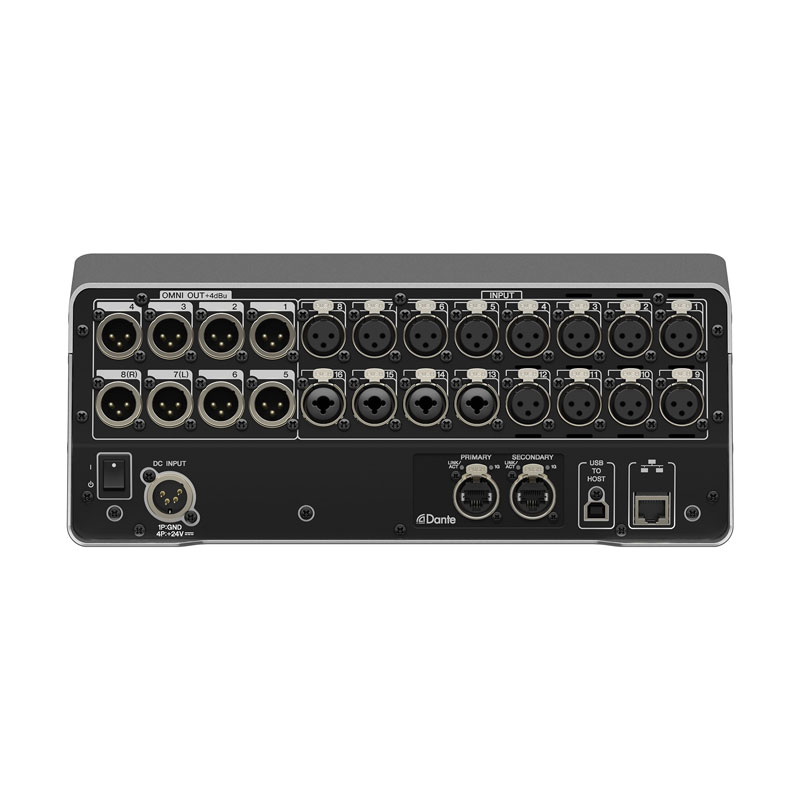

I/O接口 模拟输入 16个麦克风/线路（12个XLR + 4个XLR/TRS Phones Combo） 16个麦克风/线路（12个XLR + 4个XLR/TRS Phones Combo）

模拟输出 8（XLR） 8（XLR）

Dante 2（etherCON：主/次） -

网络 1 (RJ-45) 1 (RJ-45)

USB TO HOST 1（USB Type-B，USB2.0） 1（USB Type-B，USB2.0）

USB TO DEVICE 1 (USB Type-A) 1 (USB Type-A)

Phones 1（TRS Phones型） 1（TRS Phones型）

直流插孔 1（XLR 4针，直流电源输入） 1（XLR 4针，直流电源输入）

用户界面 1个9英寸多点触控显示屏，9个推子（8通道+1主推子），1个“触摸转动”旋转编码器 1个9英寸多点触控显示屏，9个推子（8通道+1主推子），1个“触摸转动”旋转编码器

录音和播放 PC/Mac 录音18轨，播放18轨 录音18轨，播放18轨

USB存储设备 录音2轨（USB硬盘/SSD/闪存），播放2轨（USB硬盘/SSD/闪存） 录音2轨（USB硬盘/SSD/闪存），播放2轨（USB硬盘/SSD/闪存）

采样率 96 kHz/48 kHz 96 kHz/48 kHz

信号延迟 低于1.3 ms（CH INPUT到OMNI OUT，Fs=96 kHz） 低于1.3 ms（CH INPUT到OMNI OUT，Fs=96 kHz）

频率响应 +0.5，-1.0 dB 20 Hz-20 kHz，参考标称输出水平@1 kHz，INPUT到OMNI OUT +0.5，-1.0 dB 20 Hz-20 kHz，参考标称输出水平@1 kHz，INPUT到OMNI OUT

总谐波失真 低于0.01% 20 Hz - 20 kHz@+4 dBu 到10 kΩ，INPUT到OMNI OUT，输入增益=最小*1 低于0.01% 20 Hz - 20 kHz@+4 dBu 到10 kΩ，INPUT到OMNI OUT，输入增益=最小*1

哼声和噪音等级 等效输入噪音 典型值-126 dBu，等效输入噪音，输入增益=大，-85 dBu，冗余输出噪音，主立体声关闭*2 典型值-126 dBu，等效输入噪音，输入增益=大，-85 dBu，冗余输出噪音，主立体声关闭*2

残余输出噪音 典型值-126 dBu，等效输入噪音，输入增益=大，-85 dBu，冗余输出噪音，主立体声关闭*2 典型值-126 dBu，等效输入噪音，输入增益=大，-85 dBu，冗余输出噪音，主立体声关闭*2

动态范围 典型值107 dB，DA转换器，典型值107 dB，INPUT到OMNI OUT，输入增益=最小 典型值107 dB，DA转换器，典型值107 dB，INPUT到OMNI OUT，输入增益=最小

串扰 -100 dB，相邻INPUT/OMNI OUT通道，输入增益=最小@1 kHz*3 -100 dB，相邻INPUT/OMNI OUT通道，输入增益=最小@1 kHz*3

功率要求 DC24 V/2.5 A，PA-L500（100 V-240 V，50 Hz/60 Hz） DC24 V/2.5 A，PA-L500（100 V-240 V，50 Hz/60 Hz）

功耗 43 W 43 W

外观尺寸 W 320 mm 320 mm

H 140 mm 140 mm

D 455 mm 455 mm

净重 6.5 kg (14.3 lb) 6.5 kg (14.3 lb)

包含附件 使用说明书、电源适配器、下载信息 使用说明书、电源适配器、下载信息

附件 RK-DM3 RK-DM3

工作温度 0 - 40 ° C 0 - 40 °C

存储温度 -20 - 60 ° C -20 - 60 °C

*1 总谐波失真使用–18 dB/倍频程滤波器@80 kHz测量。

*2 哼声和噪音使用A计权滤波器测量。

*3 串扰使用-30 dB/倍频程滤波器@22 kHz测量。

场景预设

DM3预设提供了的起点，为多种不同应用场景准备调音台设备。当您阅读以下各种预设时，DM3的多功能性显而易见。隶属雅马哈研发团队的现役工程师创建了这些预设，旨在提高设置速度，为精调和排练留出更多时间。此外，即使尚未到达场馆，也可以通过电脑上的DM3 Editor调用预设、更改通道颜色、通道标签和大部分调音台参数，以便稍后快速安装调音台。

A01播客

Yamaha Digital Mixing Console DM3: A01播客

本场景为直播、播客和访谈录制而创建。用于主播、三位“场内”成员、远程的线上嘉宾的输入与立体声播放内容混合，分三路跳线至OMNI OUT 7&8、USB 1 & 2和USB 17 & 18。所有声音被路由至板载立体声录音机，以便存档到USB闪存。主持人的麦克风线路采用专为大振膜电容麦克风而准备的预设。

A02录音

Yamaha Digital Mixing Console DM3: A02录音

输入部分包括两个人声、吉他、贝司和立体声键盘。来自DAW的播放位于通道9&10的第2层，并从USB跳线至通道17&18。为适应不同工作流程，人声内容和直播间的独立立体声混音在混音通道1&2和3&4进行。混音通道5&6跳线至录音室的监听，用于控制室监听。输入1至6的直接输出以及FX发送跳线至USB 1至8，用于录制到DAW中。立体声混音跳线至USB 17&18，以提供初步的混音。

A03摇滚乐队

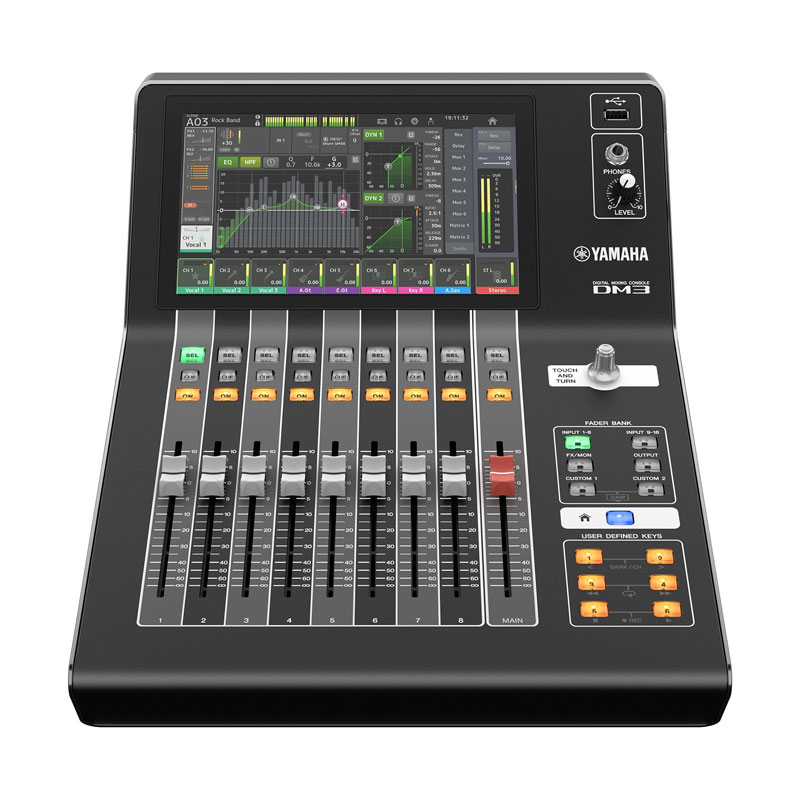

Yamaha Digital Mixing Console DM3: A03摇滚乐队

本场景提供标准的乐队设置。输入采用以下顺序：3个人声、原声吉他、电吉他、立体声键盘、萨克斯、鼓组（底鼓、军鼓、镲、嗵鼓、地嗵鼓、鼓组左上方、鼓组右上方）、低音吉他。所有通道按顺序从模拟输入跳线。6个混音输出配置为监听发送，所有发送都设置为推子前。所有输入作为主输出分配到立体声。

A04爵士乐团

Yamaha Digital Mixing Console DM3: A04爵士乐团

本预设提供2个人声、小号、萨克斯、钢琴左侧、钢琴上方、贝司、电吉他、鼓组（底鼓、小军鼓和鼓组上方），并保留5个备用输入。6个混音输出配置为监听发送，所有发送都设置为推子前。所有输入作为主输出分配到立体声。

A05教堂礼拜1

Yamaha Digital Mixing Console DM3: A05教堂礼拜1

本场景为语音麦克风（鹅颈式、领夹式、头戴耳麦和2个手持式）和小型赞美乐队提供了模板。原声鼓由底鼓麦克风和头顶式麦克风支持。值得注意的是，与乐手所用的人声麦克风相比，用于语音应用的手持麦克风输入具有略高的增益。2个矩阵提供延迟，并将来自立体声母线的推子后信号发送到楼座或门厅。DM3中的录音机功能已通过前面板的USB连接直接从混音通道5-6配置。

A06教堂礼拜2

Yamaha Digital Mixing Console DM3: A06教堂礼拜2

本预设在教堂礼拜1所提供的灵活性基础上，增加了满足电子套鼓的配置，其线路输出互相配对，并可以左右调整立体声声像。

A07带乐队的企业活动

Yamaha Digital Mixing Console DM3: A07带乐队的企业活动

本场景为带有助兴乐队的企业活动而创建。前4路输入提供给发言嘉宾，附带适用于鹅颈式和领夹式麦克风的预设，另有4个手持式麦克风，用于额外的嘉宾或提问环节。乐队输入位于输入通道9-16。输出部分为简单的乐队监听（前补和侧补）而配置，混音通道5和6则支持直接录制到前面板的USB插孔。2个矩阵预先为前补、延迟和楼座扬声器的使用而配置。

A08视频会议

Yamaha Digital Mixing Console DM3: A08视频会议

本预设可快速让DM3为视频会面或会议做好准备。通道1的预设用于大振膜动态麦克风，可根据需要随时为动态控制选择可用的压缩。混音通道1和2分别发送至USB 1和2。立体声母线路由至USB 17和18。

A09卡拉OK

Yamaha Digital Mixing Console DM3: A09卡拉OK

本场景用于卡拉OK。前两个输入为嘉宾/歌手而设置，已为此应用场景加入混响和延迟预设的处理。不带效果器的主持人麦克风可连接到通道3。输入通道4和5可用于音乐播放。混音通道1是用于补充舞台监听的预设。输入作为主输出全部路由至立体声母线。

A10剧院

Yamaha Digital Mixing Console DM3: A10剧院

本预设为剧院的排练厅而设计。这款简单的设置可让空间快速便捷地转化为适用于排练的状态。用于舞台总监和导演的麦克风输入、以及来自电脑的立体声播放、音乐和键盘输入位于输入通道1-8。混音通道1的输出用于键盘的地面监听。电平已设置为通过音频，并允许缺乏训练的操作人员进行调整。

A11全员发言人

Yamaha Digital Mixing Console DM3: A11全员发言人

本场景用于需要大量麦克风的小组会议或讨论类活动。所有16个输入都带有适用于发言的增益预设，HPF滤波器与单旋钮EQ可用于快速调整。ST IN同样用于音乐播放的跳线。

A12所有耳机麦克风

Yamaha Digital Mixing Console DM3: A12所有耳机麦克风

本预设与A11类似，耳机麦克风预设适用于所有16个输入通道。这些输入减少低通滤波并启用高通滤波器，从而降低邻近效应，改善清晰度。麦克风的位置大约放置在发言人嘴巴前约1英寸处。

A13音乐节

Yamaha Digital Mixing Console DM3: A13音乐节

本场景可让DM3在音乐节应用场景下作为中央控制台使用。多达3个频段的调音台可同时发送立体声反馈和低音母线，以实现快速切换。此外，最多可采用3个主持人麦克风、1个对讲麦克风和1路立体声音乐播放。DM3的输出设置为进入主立体声PA系统，可用于低音、前置补充、立体声延迟补充和侧补。请注意，混音通道6被标记为SHOUT。该发送可直接跳线至舞台，用于与艺术家和舞台工作人员的通讯交流。DM3可通过模拟或Dante（48 kHz或96 kHz）对频段调音台输出进行跳线，并以模拟或数字格式输出到主系统。
