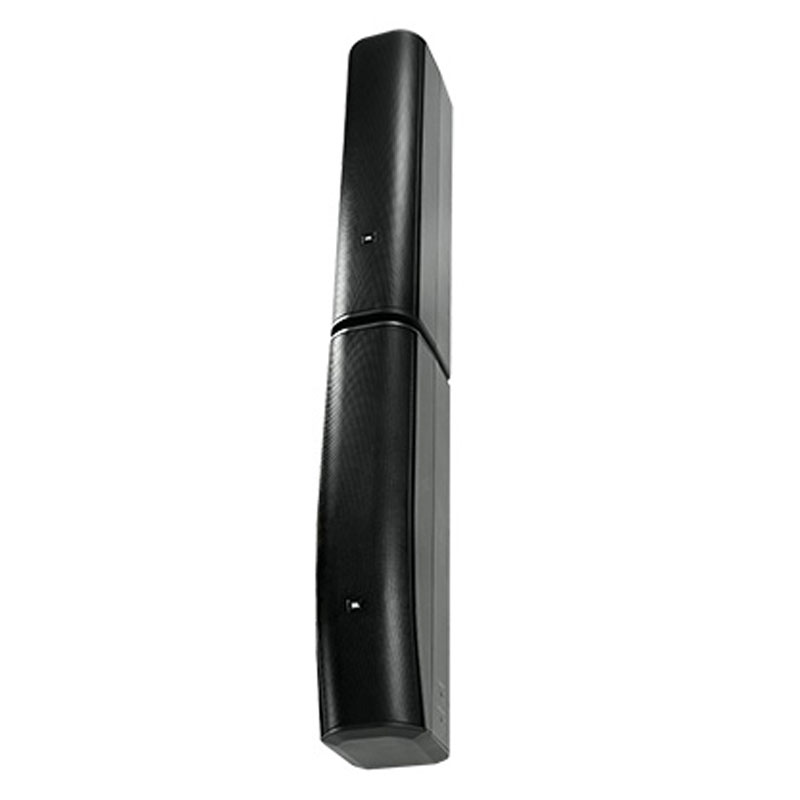

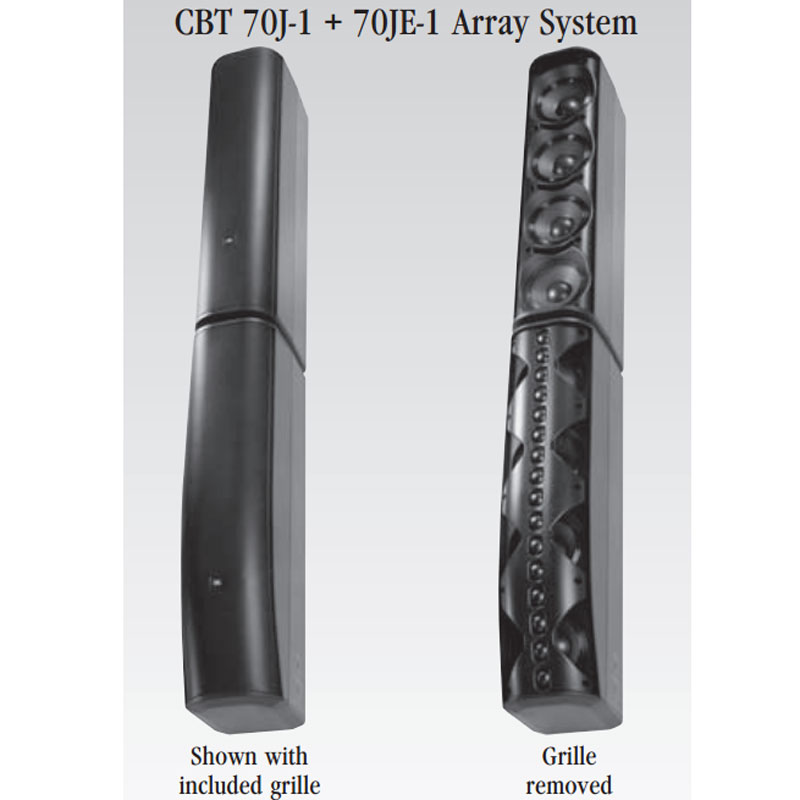

CBT 70J-1 + 70JE-1 线阵列音柱扬声器的专用扩展。带有更强的格栅。
当连接到 CBT 70J-1 线阵列柱状扬声器时，CBT 70JE-1 Extension 可提供扩展的低音响应、扩展的模式控制和更高的声音输出水平。
组合阵列系统提供 Constant Beamwidth Technology?，它代表了模式控制一致性的突破，利用复杂的模拟波束成形和幅度逐渐变细来实现卓越、一致的垂直覆盖，而没有典型的无源窄垂直波束和超出覆盖范围的波瓣柱状扬声器。
特点

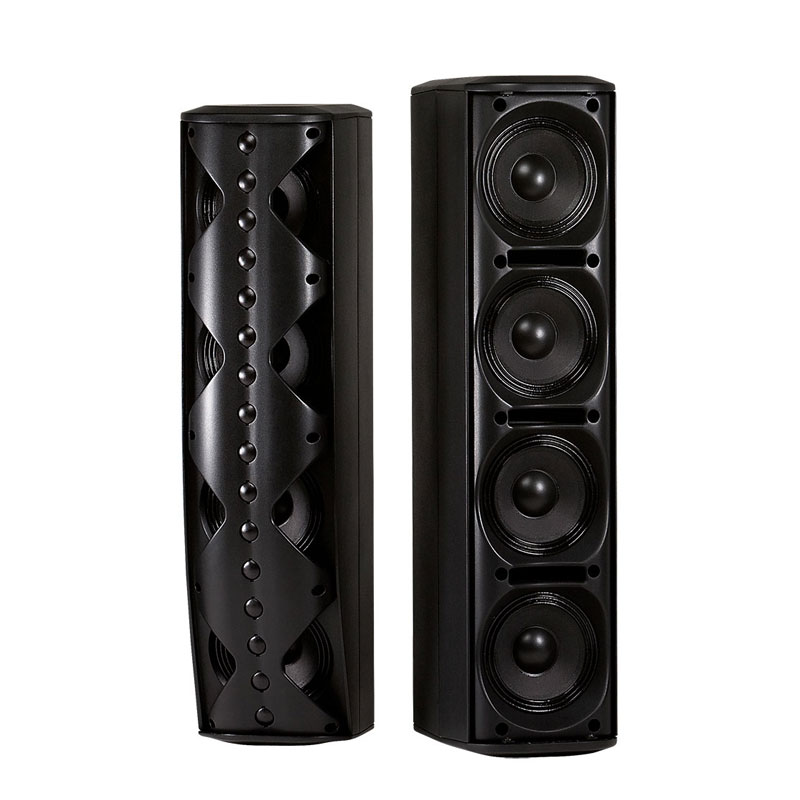

组件：四个 125 毫米（5 英寸）大功率低频驱动器 (70JE-1)
500 瓦功率处理 (70JE-1)
内置专门设计的交叉网络，用于与 CBT 70J-1 (70JE-1) 结合
包括耦合板 (70JE-1)
扩展模式控制（±20°控制为400 Hz，基本离轴消除为 200 Hz）
将低音响应扩展到 45 Hz。

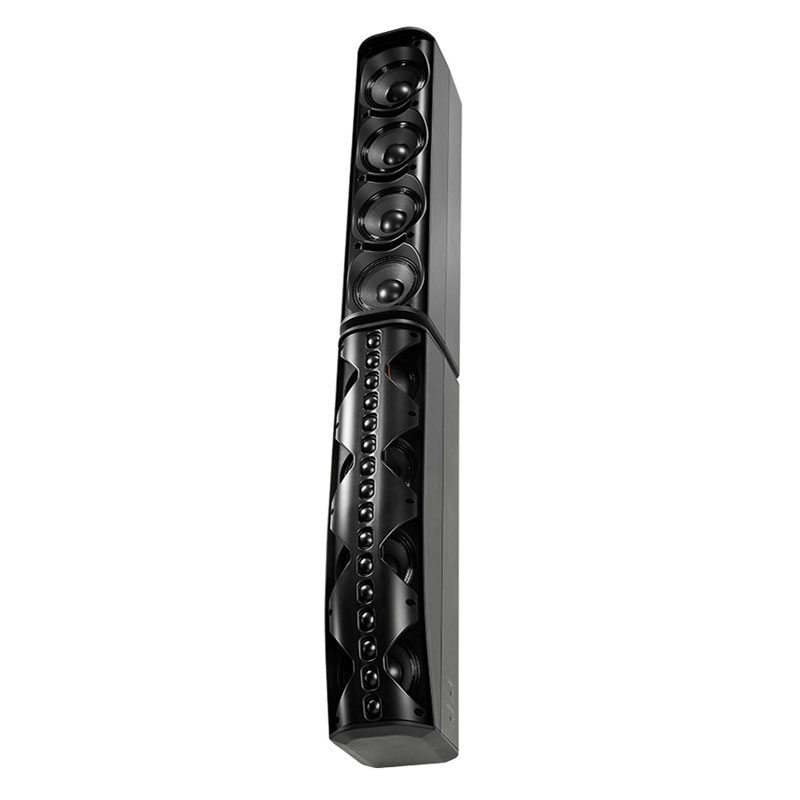

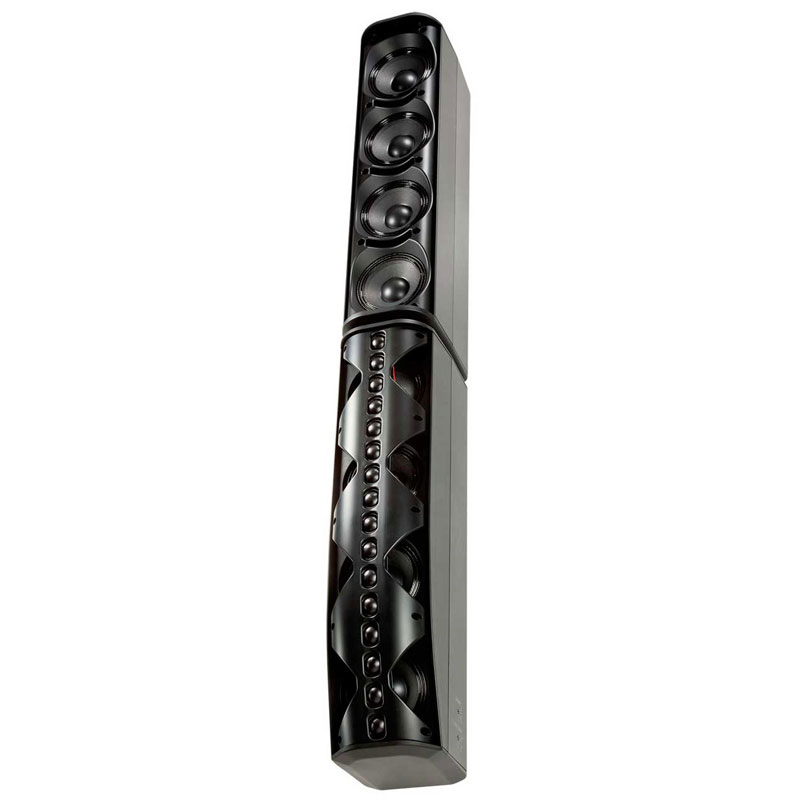

组件：十六个 25mm（1 英寸）软球顶高音扬声器和八个 125mm（5 英寸）大功率低频驱动器。
Constant Beamwidth Technology? 可提供最高频率的恒定方向性，并减少覆盖范围外的波瓣。
垂直模式覆盖可在45°中距离覆盖和25°
长距离应用之间切换。
可切换的声音在音乐模式下提供平坦的响应，或在语音模式下提供中频临场感峰值。
包括耦合器板和墙壁旋转（平移）/倾斜支架（后插入点图案适合标准第三方支架）
性能
驱动程序 八 (8) 个 130mm（5 英寸）低频驱动器 十六（16）个 25mm（1 英寸）高频驱动器
频率响应 (-10dB) 45Hz–20kHz
覆盖角度 垂直（可通过开关选择） 窄模式：25° (2 kHz–16 kHz) (±10°) 宽模式：45° (350 Hz–16 kHz) (±10°) 水平 150° (500 Hz–18 kHz, ±20°)
灵敏度
窄：（语音模式）98 dB @ 2.83V，95 dB @ 2.0V（150 Hz–8 kHz）（音乐模式）94 dB @ 2.83V，91 dB @ 2.0V (80 Hz–18 kHz) 宽：（语音模式) 97 dB @ 2.83V, 94 dB @ 2.0V (100–8 kHz) (音乐模式) 93 dB @ 2.83V, 90 dB @ 2.0V (70 Hz–18 kHz)
阻抗 4 欧姆
额定功率 1000 W（4000 W 峰值），2 小时 700 W（2800 W 峰值），100 小时
最大声压级 (1m) 窄：（语音模式）125 dB cont ave（131 峰值）（音乐模式）121 dB cont ave（127 峰值）宽：（语音模式）124 dB cont ave（130 峰值）（音乐模式）120 dB cont ave（126顶峰）
低频驱动器 8个130mm（5 英寸）驱动器、双磁铁钕、38mm（1.5 英寸）音圈、阻尼混合织物环绕、防潮、防紫外线和防盐的涂层振膜，屏蔽。
高频驱动器 16个25mm（1 英寸）驱动器、双磁铁钕、封闭式磁铁和涂层隔膜，具有防潮、防紫外线和耐盐性，屏蔽。
外壳 玻璃纤维增强 ABS 机柜，涂漆铝制格栅。
户外能力 当与可选的 MTC-PC2 面板盖一起安装时，IP-55 等级，符合 IEC529。抗紫外线、防潮和 200 小时 ASTM G85 耐酸空气/盐雾。

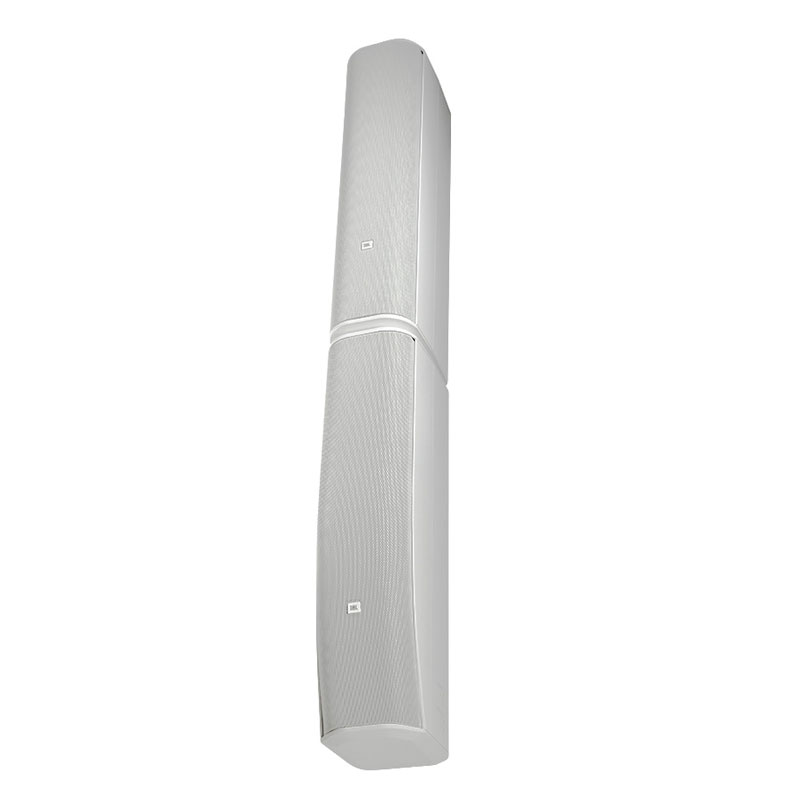

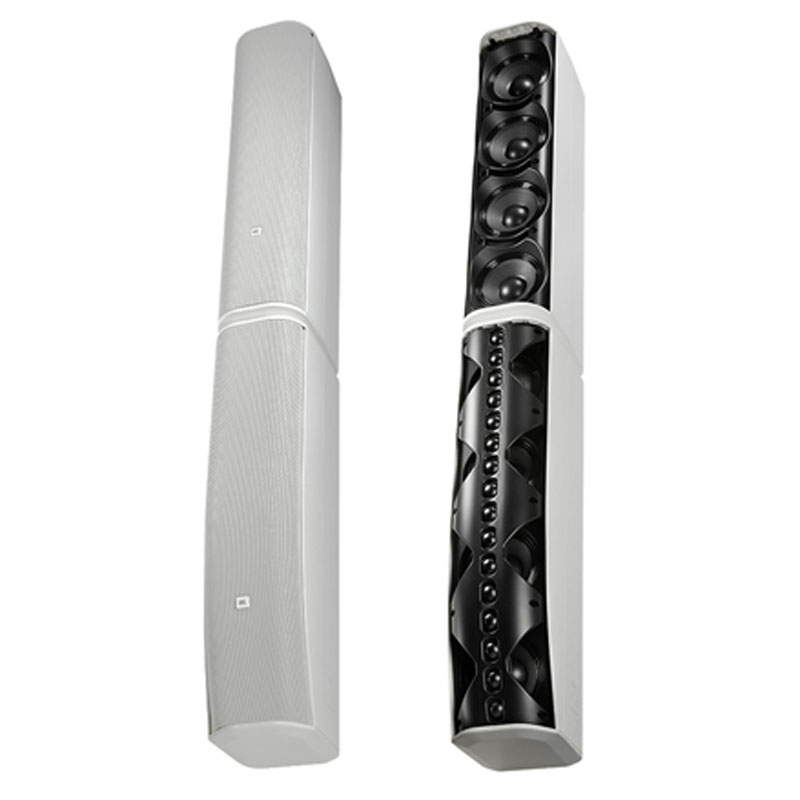

颜色 黑色或白色 (-WH)
插入点 总共 20 个插入点，8 个用于耦合板，背面板上的 M6（16mm深）
装配 耦合板将 CBT70J-1 和 70JE-1 端到端连接起来。耦合板上的螺纹点接受 OmniMount? 60.0 系列和 120.0 系列兼容的壁挂支架，以及 CBT 70J-1 随附的旋转（平移）/倾斜壁挂支架的点。十二 (12) 个额外的 M6 安装点接受用于悬挂的锻造肩钢吊环螺栓或旋转夹。
尺寸（高 x 宽 x 厚） 1388 x 170 x 237mm（54.8 x 6.7 x 9.3 英寸）
净重量 20.4 公斤（45 磅）
随附配件
耦合板（70JE-1 随附） 旋转（平移）/倾斜壁挂支架（70J-1 随附）
可选配件 MTC-PC2 端子面板盖 MTC-CBT-SMB1 立式支架，用于 35 毫米重型扬声器支架（必须是重型支架以确保阵列的稳定性） MTC-CBT-FM2 嵌入式安装薄壁式壁挂式支架安装支架
组件 - 70JE-1 四 (4) 个 130mm（5 英寸）低频驱动器
频率范围 (-10 dB) - 70JE-1 45Hz - 700kHz
灵敏度 (2.83V @ 1m) - 70JE-1 90 dB 全空间，96 dB 半空间（65 Hz - 300 Hz）
标称阻抗 - 70JE-1 8 欧姆
功率容量 - 70JE-1 500 W（2000 W 峰值），2 小时 350 W（1400 W 峰值），100 小时
最大声压级 - 70JE-1 117分贝
净重 - 70JE-1 8.2 公斤（18 磅）
